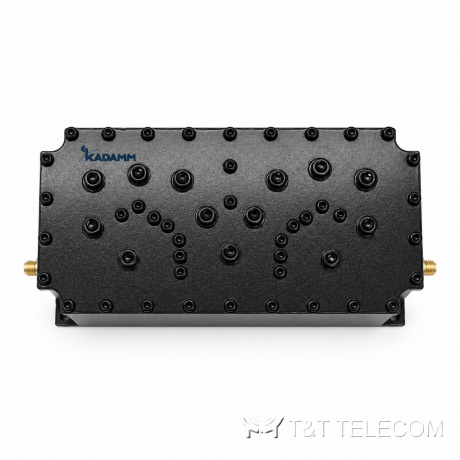

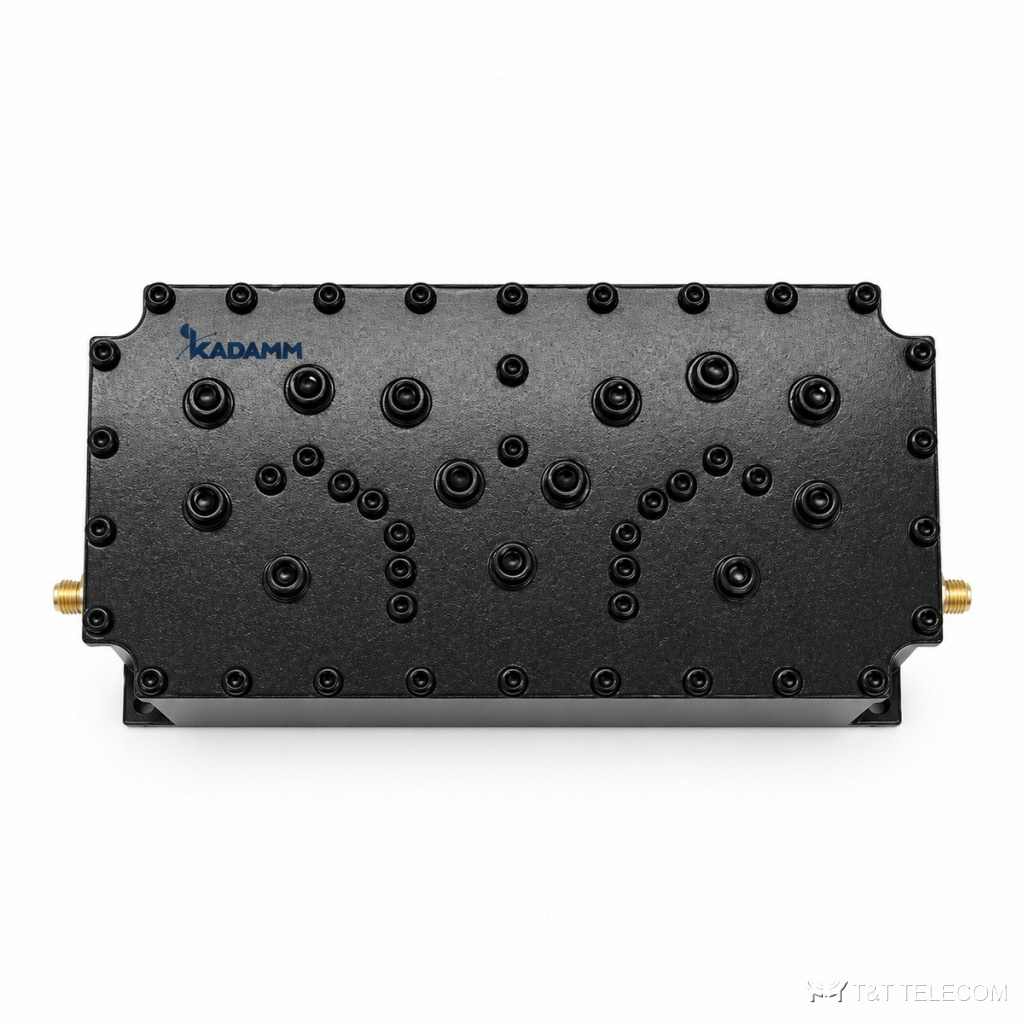

KADAMM ПЗФ-865/915-SMA — режекторный фильтр на DC–795 / 985–2400 МГц. Режекторная характеристика ПЗФ-865/915-SMA подавляет конкретную мешающую полосу (≥60 дБ на 865–915 МГц), не трогая рабочие сигналы. Ключевые данные ПЗФ-865/915-SMA: потери ≤2,0 дБ; мощность 10 Вт средняя; разъёмы SMA.
Принцип работы и конструкция
ПЗФ-865/915-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-865/915-SMA — DC–795, 985–2400 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, GPS L1 / ГЛОНАСС L1.
КСВН ПЗФ-865/915-SMA — не более 1,70: обратно отражается не больше 6,7 % подводимой мощности. Допустимая мощность на вход ПЗФ-865/915-SMA — 10 Вт средняя. Разъёмы ПЗФ-865/915-SMA: розетка SMA. Вносимые потери ПЗФ-865/915-SMA — не более 2,0 дБ. Подавление вне полосы не менее 60 дБ на 865–915 МГц.
Конструкция ПЗФ-865/915-SMA: габариты 248×67×28 мм; масса 0,72 кг; работает при −30 … +70 °C.
Где применяют
- Полосы ПЗФ-865/915-SMA охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Подавление гармоник и побочных излучений: ПЗФ-865/915-SMA ставят на выход передатчика.
- Для ПЗФ-865/915-SMA: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 865–915 МГц |
| Полосы пропускания | DC–795, 985–2400 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,70 |
| Заграждение | ≥60 дБ на 865–915 МГц |
| Мощность | 10 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +70 °C |
| Габариты | 248×67×28 мм |
| Масса | 0,72 кг |
Исполнения и артикулы для заказа
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-865/915-SMA | 865–915 МГц | ≤2,0 дБ | КСВН ≤1,70 | 10 Вт |
На что смотреть при выборе
- Полосы ПЗФ-865/915-SMA (DC–795 / 985–2400 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ПЗФ-865/915-SMA — ≥60 дБ на 865–915 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ПЗФ-865/915-SMA в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ПЗФ-865/915-SMA — 10 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ПЗФ-865/915-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ПЗФ-865/915-SMA: −30 … +70 °C.
- Суммарная мощность передатчиков на входе ПЗФ-865/915-SMA — не выше 10 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ПЗФ-865/915-SMA под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ПЗФ-865/915-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ПЗФ-865/915-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-865/915-SMA: DC–795 / 985–2400 МГц.
Сколько теряет сигнал в ПЗФ-865/915-SMA?
Вносимые потери ПЗФ-865/915-SMA в полосе пропускания — ≤2,0 дБ.
Что означает КСВН не более 1,70?
Доля отражённой мощности при таком КСВН у ПЗФ-865/915-SMA — не больше 6,7 %, остальное уходит в антенну.
