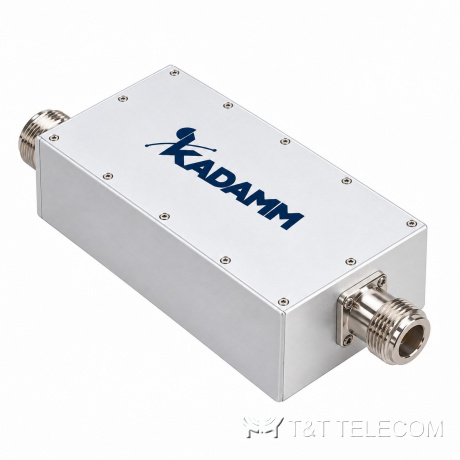

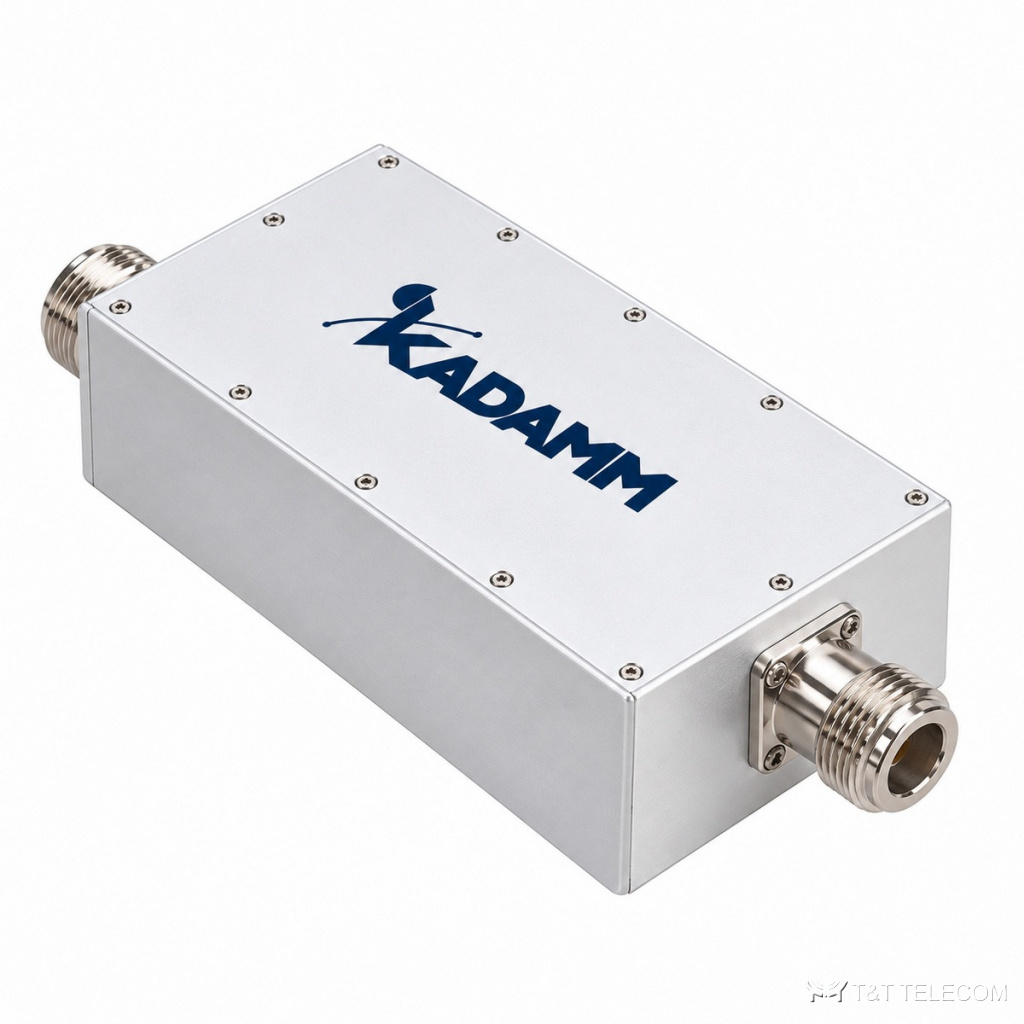

KADAMM ПЗФ-743/818-N — режекторный фильтр, DC–743 / 818–1800 МГц. ПЗФ-743/818-N вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Ключевые данные ПЗФ-743/818-N: потери ≤2,0 дБ; разъёмы N.
Где применяют
- Через ПЗФ-743/818-N проходят УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, GSM-900 и LTE-900.
- Подавление гармоник и побочных излучений: ПЗФ-743/818-N ставят на выход передатчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 743–818 МГц |
| Полосы пропускания | DC–743, 818–1800 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥40 дБ на 758–803 МГц |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-743/818-N | 743–818 МГц | ≤2,0 дБ | КСВН ≤1,40 | уточняйте |
Подбор под проект
- Полосы ПЗФ-743/818-N (DC–743 / 818–1800 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ПЗФ-743/818-N — ≥40 дБ на 758–803 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ПЗФ-743/818-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Под разъёмы ПЗФ-743/818-N (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ПЗФ-743/818-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ПЗФ-743/818-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-743/818-N: DC–743 / 818–1800 МГц.
Сколько теряет сигнал в ПЗФ-743/818-N?
Вносимые потери ПЗФ-743/818-N в полосе пропускания — ≤2,0 дБ.
Какие разъёмы у ПЗФ-743/818-N?
N; другие исполнения — уточняйте при заказе.
