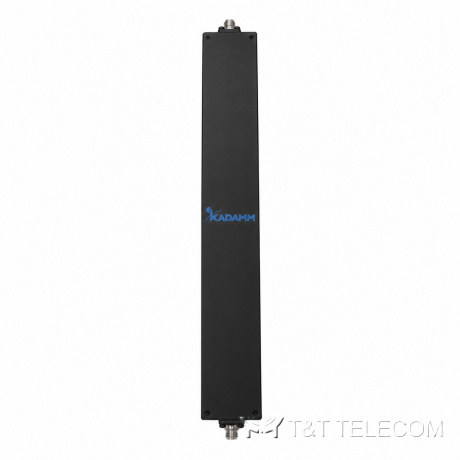

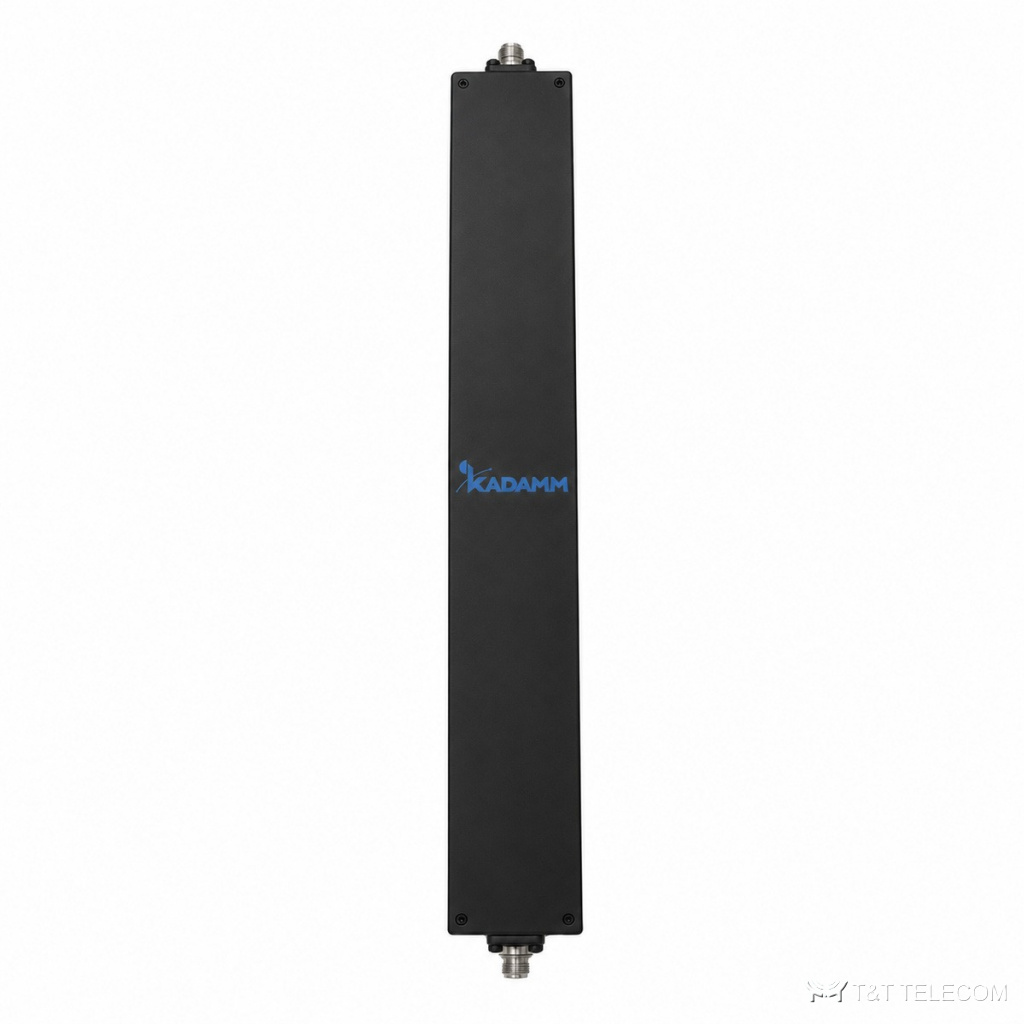

Режекторный фильтр KADAMM ПЗФ-650/700-N — заграждение 650–700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-650/700-N — режекторный фильтр на DC–614 / 736–1350 МГц. ПЗФ-650/700-N вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Ключевые данные ПЗФ-650/700-N: потери ≤2,0 дБ; мощность 1 Вт средняя; разъёмы N.
Принцип работы и конструкция
ПЗФ-650/700-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-650/700-N — DC–614, 736–1350 МГц, в неё попадают GSM-900 и LTE-900, ISM 868 МГц. КСВН ПЗФ-650/700-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ПЗФ-650/700-N — 1 Вт средняя. Разъёмы ПЗФ-650/700-N: розетка N.
Вносимые потери ПЗФ-650/700-N — не более 2,0 дБ. Подавление вне полосы не менее 30 дБ на 650–700 МГц. Конструкция ПЗФ-650/700-N: габариты 201×30×18 мм; работает при −20 … +55 °C.
Область применения
- Диапазоны ПЗФ-650/700-N подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, GSM-900 и LTE-900.
- Защита приёмного тракта от мощной внеполосной помехи: ПЗФ-650/700-N включают перед приёмником.
- Для ПЗФ-650/700-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 650–700 МГц |
| Полосы пропускания | DC–614, 736–1350 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥30 дБ на 650–700 МГц |
| Мощность | 1 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +55 °C |
| Габариты | 201×30×18 мм |
Состав серии
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-650/700-N | 650–700 МГц | ≤2,0 дБ | КСВН ≤1,50 | 1 Вт |
Как подобрать
- Сверьте частоты вашей сети с полосами ПЗФ-650/700-N: DC–614 / 736–1350 МГц.
- Избирательность ПЗФ-650/700-N: ≥30 дБ на 650–700 МГц.
- Вносимые потери ПЗФ-650/700-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ПЗФ-650/700-N — 1 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ПЗФ-650/700-N (N) готовят джамперы того же типа.
- Температура эксплуатации ПЗФ-650/700-N: −20 … +55 °C.
- Суммарная мощность передатчиков на входе ПЗФ-650/700-N — не выше 1 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ПЗФ-650/700-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ПЗФ-650/700-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ПЗФ-650/700-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-650/700-N: DC–614 / 736–1350 МГц.
Сколько теряет сигнал в ПЗФ-650/700-N?
Вносимые потери ПЗФ-650/700-N в полосе пропускания — ≤2,0 дБ.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ПЗФ-650/700-N — не больше 4 %, остальное уходит в антенну.
