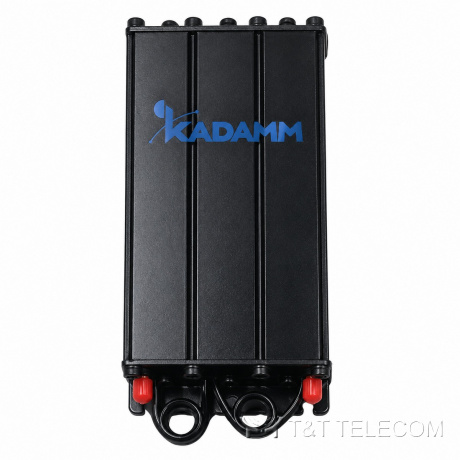

Режекторный фильтр KADAMM ПЗФ-136/180-N — заграждение 136–180 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ПЗФ-136/180-N — режекторный фильтр, 136–180 МГц. ПЗФ-136/180-N вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Параметры ПЗФ-136/180-N коротко: потери ≤1,2 дБ; мощность 30 Вт средняя; разъёмы N.
Как устроена ПЗФ-136/180-N
ПЗФ-136/180-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ПЗФ-136/180-N — 136–180 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц. КСВН ПЗФ-136/180-N — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход ПЗФ-136/180-N — 30 Вт средняя. Разъёмы ПЗФ-136/180-N: BNC, SMA.
Вносимые потери ПЗФ-136/180-N — не более 1,2 дБ. Подавление вне полосы не менее 75 дБ в полосе заграждения ±0,5 МГц. Конструкция ПЗФ-136/180-N: габариты 100×100×32 мм; масса 0,45 кг; работает при −20 … +60 °C.
Область применения
- Через ПЗФ-136/180-N проходят УКВ-радиосвязь 136–174 МГц.
- Защита приёмного тракта от мощной внеполосной помехи: ПЗФ-136/180-N включают перед приёмником.
- Для ПЗФ-136/180-N: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса заграждения | 136–180 МГц |
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤1,2 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥75 дБ в полосе заграждения ±0,5 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы по заказу | BNC, SMA |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 100×100×32 мм |
| Масса | 0,45 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-136/180-N | 136–180 МГц | ≤1,2 дБ | КСВН ≤1,30 | 30 Вт |
Как подобрать
- Полосы ПЗФ-136/180-N (136–180 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ПЗФ-136/180-N — ≥75 дБ в полосе заграждения ±0,5 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ПЗФ-136/180-N в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ПЗФ-136/180-N — 30 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ПЗФ-136/180-N (N) готовят джамперы того же типа.
- Температура эксплуатации ПЗФ-136/180-N: −20 … +60 °C.
- Суммарная мощность передатчиков на входе ПЗФ-136/180-N — не выше 30 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ПЗФ-136/180-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ПЗФ-136/180-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-136/180-N: 136–180 МГц.
Сколько теряет сигнал в ПЗФ-136/180-N?
Вносимые потери ПЗФ-136/180-N в полосе пропускания — ≤1,2 дБ.
Какие разъёмы у ПЗФ-136/180-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у ПЗФ-136/180-N — не больше 1,7 %, остальное уходит в антенну.
