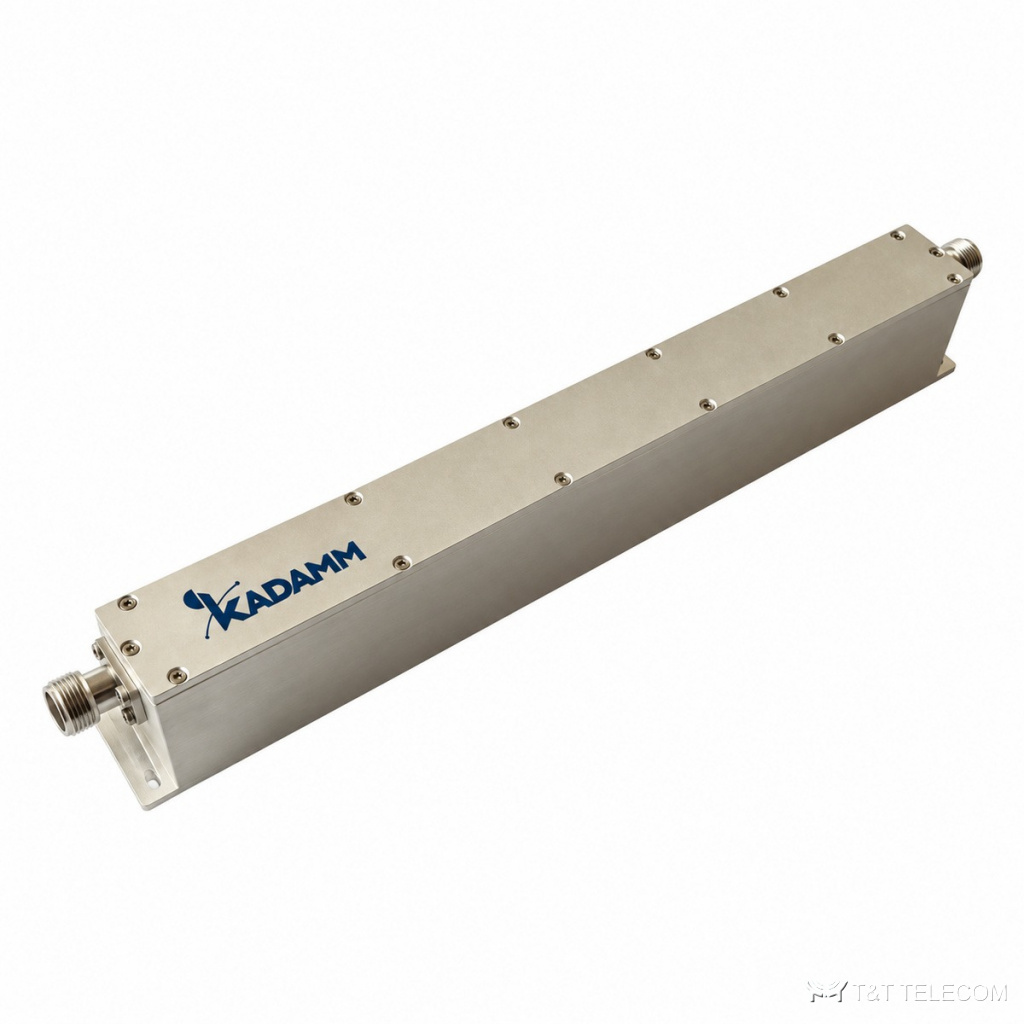

KADAMM ПЗФ-1029/1091-N: режекторный фильтр для полос 960–1012 / 1048–1072 / 1108–1250 МГц. ПЗФ-1029/1091-N вырезает узкую полосу помехи и почти без потерь пропускает остальные частоты. Ключевые данные ПЗФ-1029/1091-N: потери ≤1,5 дБ; мощность 200 Вт средняя; разъёмы N; IP60, для помещений.
Для каких систем подходит
- Подавление гармоник и побочных излучений: ПЗФ-1029/1091-N ставят на выход передатчика.
- Наружная установка: исполнение ПЗФ-1029/1091-N — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы заграждения | 1029–1031, 1089–1091 МГц |
| Полосы пропускания | 960–1012, 1048–1072, 1108–1250 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥50 дБ в полосах заграждения |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −5 … +55 °C |
| Исполнение | IP60, для помещений |
Исполнения и артикулы для заказа
| Артикул | Заграждение | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ПЗФ-1029/1091-N | 1029–1031 + 1089–1091 МГц | ≤1,5 дБ | КСВН ≤1,40 | 200 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ПЗФ-1029/1091-N: 960–1012 / 1048–1072 / 1108–1250 МГц.
- Избирательность ПЗФ-1029/1091-N: ≥50 дБ в полосах заграждения.
- Вносимые потери ПЗФ-1029/1091-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ПЗФ-1029/1091-N — не выше 200 Вт средняя.
- Под разъёмы ПЗФ-1029/1091-N (N) готовят джамперы того же типа.
- Температура эксплуатации ПЗФ-1029/1091-N: −5 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр заграждающий (режекторный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ПЗФ-1029/1091-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ПЗФ-1029/1091-N?
Вносимые потери ПЗФ-1029/1091-N в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ПЗФ-1029/1091-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ПЗФ-1029/1091-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ПЗФ-1029/1091-N: 960–1012 / 1048–1072 / 1108–1250 МГц.
