KADAMM BDA-S — селективные репитеры для сетей TETRA, DMR и PDT: усиливают только заданную полосу и не трогают соседние каналы. UHF-исполнения работают в 350–500 МГц с выходом до 37 дБм (5 Вт) и усилением до 90 дБ, VHF-исполнения — в 164–166 / 171–173 МГц на 0,5–1 Вт. Регулировка усиления 30 дБ с шагом 1 дБ.
Как устроена BDA-S
BDA-S принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. Рабочая полоса BDA-S — 0,5–5 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Разъёмы BDA-S: 2 × N (розетка), 50 Ом. Выходная мощность вверх 30 ± 2 дБм, вниз 37 ± 2 дБм. Регулировка усиления 30 дБ, шаг 1 дБ. Полоса обработки 0,5–5 МГц. Задержка не более 5 мкс (BDA-S37-UHF, VHF), не более 6 мкс (-Р) — её учитывают, когда зона репитера перекрывается с зоной станции.

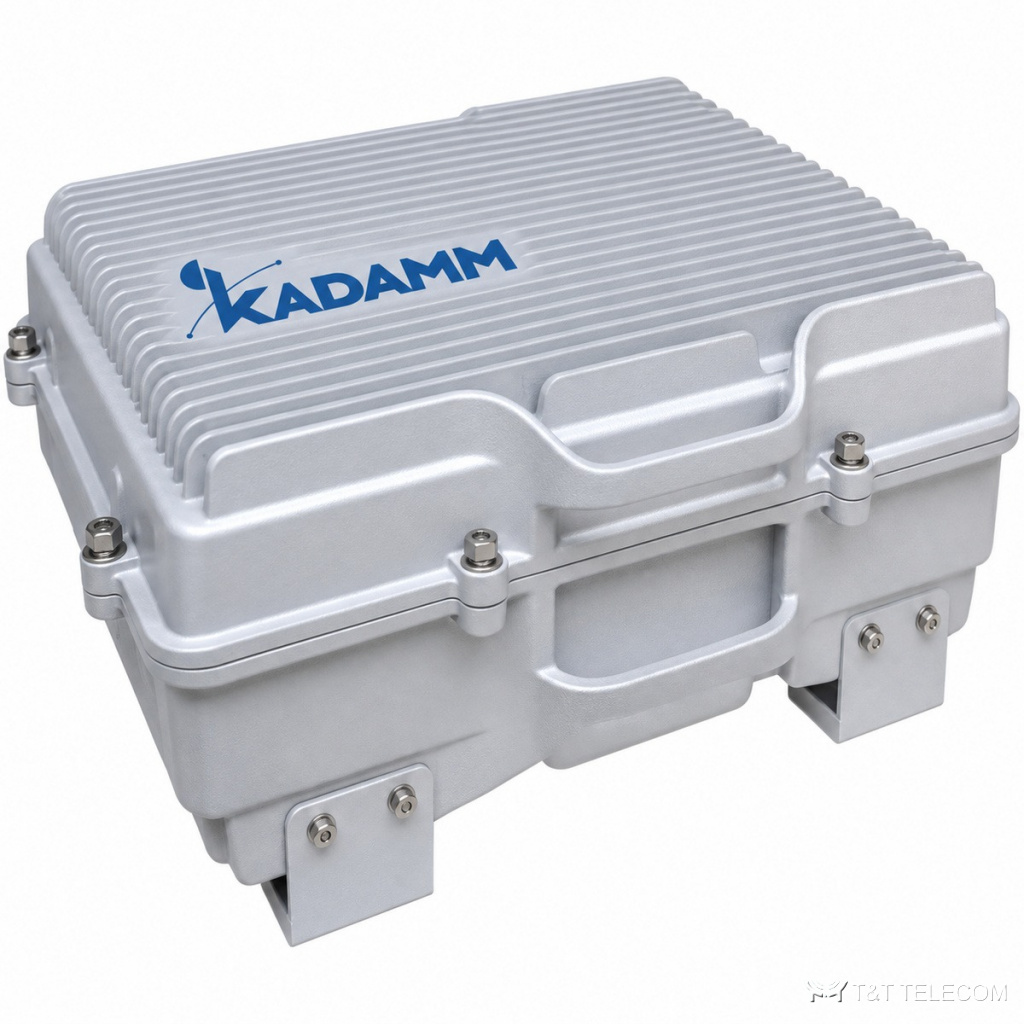

Конструкция BDA-S: габариты BDA-S37-UHF: 447 × 357 × 203 мм, не более 25 кг; -Р: 490 × 410 × 232 мм, не более 30 кг; BDA-S30-VHF: 351 × 351 × 150 мм, не более 15 кг; BDA-S27-VHF: 250 × 320 × 62 мм, не более 10 кг; защита IP65 (UHF, BDA-S30-VHF); IP40 (BDA-S27-VHF); работает при UHF −25…+55 °C; VHF −25…+50 °C (хранение −40…+85 °C).
Где применяют
- Полоса BDA-S охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Объекты без устойчивого сигнала оператора — BDA-S.
- Покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый — BDA-S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон, UHF | 350–500 МГц вверх и вниз, по заказу |
| Рабочая полоса, UHF | 0,5–5 МГц |
| Дуплексный разнос, UHF | 10 МГц |
| Выходная мощность, UHF | вверх 30 ± 2 дБм, вниз 37 ± 2 дБм |
| Максимальное усиление, UHF | вверх 85 ± 3, вниз 90 ± 3 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Коэффициент шума | UHF ≤5 дБ; VHF ≤7 дБ |
| Задержка | ≤5 мкс (BDA-S37-UHF, VHF), ≤6 мкс (-Р) |
| Максимальная входная мощность без повреждения | −10 дБм (-Р, VHF) |
| Внутриполосные излучения | ≤−36 дБм / 3 кГц или ≤−60 дБн / 3 кГц |
| Внеполосные излучения | 9 кГц–1 ГГц ≤−36 дБм; 1–12,75 ГГц ≤−30 дБм |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Подавление вне полосы, UHF | ≤−40 дБн при ±1 МГц; ≤−60 дБн при ±5 МГц |
| Разъёмы | 2 × N (розетка), 50 Ом |
| VHF: частоты | вверх 164–166, вниз 171–173 МГц (настраиваются по заказу); полоса 0,5–2 МГц; дуплексный разнос 4,6–10 МГц |
| VHF: мощность и усиление | BDA-S30-VHF — вниз 30 ± 2, вверх 23 ± 2 дБм, усиление вниз 80 ± 3, вверх 75 ± 3 дБ; BDA-S27-VHF — вниз 27 ± 2, вверх 23 ± 2 дБм, усиление вниз 75 ± 3, вверх 70 ± 3 дБ |
| VHF: прочее | АРУ — изменение выхода менее 2 дБ или отключение при превышении входа на 10 дБ; погрешность регулировки ≤1 дБ (0–20 дБ), ≤1,5 дБ (21–30 дБ); неравномерность ≤±3 дБ; КСВН ≤2,5; стабильность частоты ≤0,05 ppm |
Исполнения
| Артикул | Диапазон | Примечание |
|---|---|---|
| KADAMM BDA-S37-UHF | 350–500 МГц по заказу | 5 Вт, IP65 |
| KADAMM BDA-S37-UHF-Р | 350–500 МГц по заказу | резерв питания: 2 БП, 2 ввода AC |
| KADAMM BDA-S30-VHF | 164–166 / 171–173 МГц, по заказу | 1 Вт, IP65 |
| KADAMM BDA-S27-VHF | 164–166 / 171–173 МГц, по заказу | 0,5 Вт, IP40 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты, масса | BDA-S37-UHF: 447 × 357 × 203 мм, ≤25 кг; -Р: 490 × 410 × 232 мм, ≤30 кг; BDA-S30-VHF: 351 × 351 × 150 мм, ≤15 кг; BDA-S27-VHF: 250 × 320 × 62 мм, ≤10 кг |
| Питание | UHF — 100–260 В AC; ≤140 Вт / ≤170 Вт (-Р, два ввода); VHF — 100–240 В AC, ≤50 Вт (S30) / ≤40 Вт (S27) |
| Управление | UHF — местно RS232, удалённо RJ45 (IP Ethernet); BDA-S30-VHF — USB или RJ45; BDA-S27-VHF — USB |
| Рабочая температура | UHF −25…+55 °C; VHF −25…+50 °C (хранение −40…+85 °C) |
| Защита | IP65 (UHF, BDA-S30-VHF); IP40 (BDA-S27-VHF) |
| Монтаж | стена или опора |
| MTBF | ≥50 000 ч (UHF); ≥100 000 ч (VHF) |
Как подобрать
- Частоты системы задают при заказе: UHF в пределах 350–500 МГц, VHF — 164–166 / 171–173 МГц.
- Рабочая полоса UHF — 0,5–5 МГц, VHF — 0,5–2 МГц: подбирают под каналы сети.
- Для объектов без перерывов в работе — BDA-S37-UHF-Р с двумя блоками питания и двумя вводами AC.
- Уличная установка — исполнения IP65; BDA-S27-VHF рассчитан на помещения (IP40).
Поставка и документы
Подберём KADAMM BDA-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем селективный репитер отличается от широкополосного?
Он усиливает только заданную полосу 0,5–5 МГц и не поднимает сигналы соседних сетей.
Как управлять репитером?
UHF — локально по RS232 и удалённо по Ethernet; VHF — через USB, у BDA-S30-VHF ещё и RJ45.
Что нужно для подбора BDA-S?
Частоты вверх и вниз, ширина полосы и требуемая мощность.
