Волоконно-оптические ретрансляторы радиосвязи серии KADAMM BDA-F — VHF 160 МГц, TETRA 380–395 МГц, FM 87–108 МГц, 5–10 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

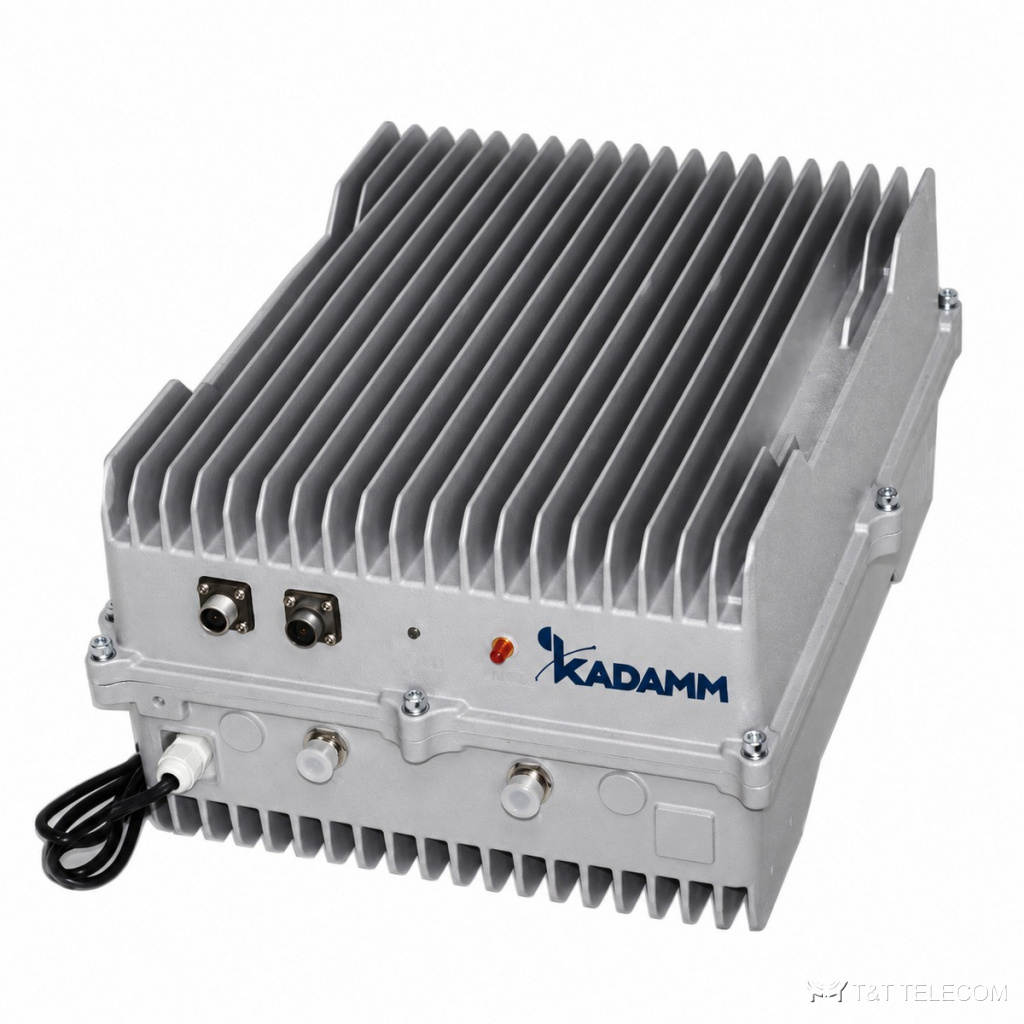

KADAMM BDA-F — VHF. BDA-F — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Основные данные BDA-F: полоса 87–108 МГц и 380–395 МГц; усиление до 95 дБ; разъёмы N (розетка).
Устройство и принцип работы
BDA-F принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. Рабочая полоса BDA-F — 87–395 МГц. Разъёмы BDA-F: N (розетка). Регулировка усиления 30 дБ, шаг 1 дБ.
Конструкция BDA-F: масса главный блок до 8–20 кг, выносной до 20 кг; защита главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55; работает при −25…+55 °C.
Где применяют
- Здания с толстыми стенами и подземные помещения — BDA-F.
- Для BDA-F: покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Коэффициент шума | ≤5 дБ |
| Неравномерность в полосе | ≤3 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Побочные излучения | ≤−36 дБм (9 кГц–1 ГГц), ≤−30 дБм (1–12,75 ГГц) |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Оптический интерфейс | FC/APC (BDA-F40-160 — FC/PC), одномодовое волокно, чувствительность −15 дБм |
Исполнения
| Артикул | Частоты вниз / вверх, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Выносных блоков | Задержка |
|---|---|---|---|---|---|
| BDA-F40-160 | 165,5–166,5 / 170,5–171,5 | 40 ± 2 / −10 ± 2 | 55 ± 3 | 2 на главный блок | ≤5 мкс |
| BDA-F37-400 | 390–395 / 380–385 | 37 ± 2 / 30 ± 2 | 95 / 90 ± 3 | 4 на главный блок | ≤5 мкс |
| BDA-F40-FM | 87–108 (12 каналов по 100 кГц) | 40 ± 2 | 95 ± 3 | 4 на главный блок | ≤18 мкс |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы ВЧ | N (розетка) |
| Питание | AC 220 В ±20 % (BDA-F37-400 — AC 90–260 В) |
| Защита корпуса | главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55 |
| Масса | главный блок до 8–20 кг, выносной до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой BDA-F — 87–108 МГц и 380–395 МГц.
- Коэффициент усиления BDA-F — до 95 дБ; больше усиление — уже луч.
- Под разъёмы BDA-F (N (розетка)) подбирают джамперы и переходы.
- Габариты и масса BDA-F: главный блок до 8–20 кг, выносной до 20 кг.
Поставка и документы
Подберём KADAMM BDA-F под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора BDA-F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект BDA-F.
Какие частоты поддерживает BDA-F?
Рабочая полоса BDA-F — 87–108 МГц и 380–395 МГц.
Какой разъём у BDA-F?
N (розетка). Другие исполнения — уточняйте при заказе.
