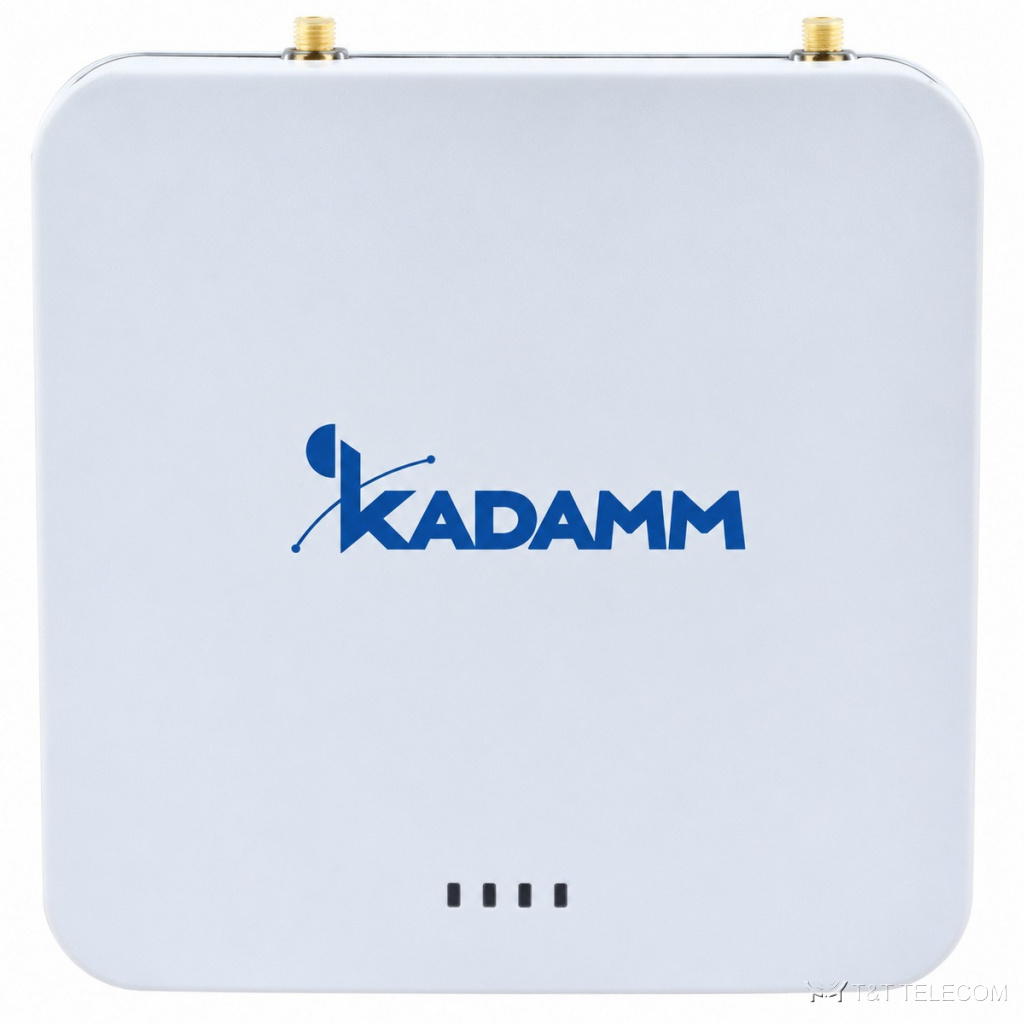

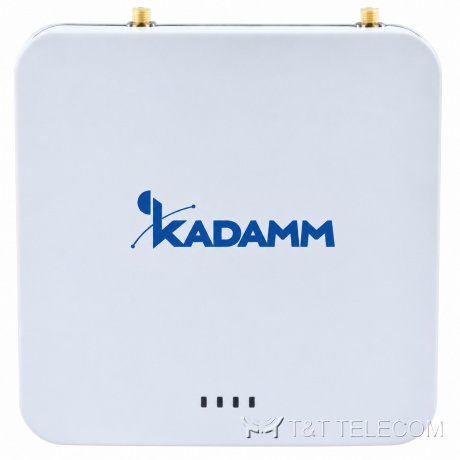

KADAMM REP-MM — MIMO-микрорепитеры 1800 + 2600 TDD / 1800 + 3500 TDD: 2 × 23 дБм, усиление 70 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM REP-MM — MIMO-микрорепитеры. С REP-MM улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Ключевые параметры REP-MM: полоса 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц и 3300–3800 МГц; усиление 70 дБ.
Принцип работы и конструкция
REP-MM принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. REP-MM работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Выходная мощность 2 × 23 дБм в TDD 2600 / 3500 МГц (MIMO); 17 дБм в 1800 МГц. Управление и контроль: по заказу.
Для каких задач
- Диапазоны REP-MM: LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Здания с толстыми стенами и подземные помещения — REP-MM.
- Для REP-MM: покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 1800 (B3): 1710–1785 / 1805–1880 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Максимальная выходная мощность | 2 × 23 дБм в TDD 2600 / 3500 МГц (MIMO); 17 дБм в 1800 МГц |
| Максимальное усиление | 65–70 дБ: 65 дБ — 1800 МГц, 70 дБ — TDD 2600 / 3500 МГц |
| Цифровой выбор полосы | нет |
| Мониторинг и управление | по заказу |
| Исполнение 1800 МГц + 3500 TDD | 1800: вверх 1735–1780, вниз 1830–1875 МГц, полоса 45 МГц; 3500 TDD: 3400–3600 МГц, два тракта, полоса 200 МГц; вниз 17 / 2 × 23 дБм, вверх 15 / 2 × 15 дБм; усиление вниз 65 / 70, вверх 60 / 65 дБ; аттенюатор 0–30 дБ шагом 1 дБ; неравномерность ≤7 дБ; EVM 256QAM ≤8 % (1800), ≤3,5 % (3500); шум ≤10 дБ; задержка ≤1 мкс; КСВН ≤2,5; автоматическое обнаружение самовозбуждения с отключением; разъёмы SMA (розетка) |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM REP-MM-1800/2600Т | 1800 + 2600 TDD МГц | |
| KADAMM REP-MM-1800/3500Т | 1800 + 3500 TDD МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Объём, масса | REP-MM-1800/3500Т — 186 × 186 × 51 мм, около 1 кг; REP-MM-1800/2600Т — менее 1 л, менее 1 кг |
| Питание | REP-MM-1800/3500Т — 12 В DC от адаптера, около 18 Вт; REP-MM-1800/2600Т — уточняйте у менеджера |
| Условия работы | REP-MM-1800/3500Т — −20…+45 °C, влажность ≤85 %, IP30, естественное охлаждение, настенный монтаж; местная настройка Micro USB |
| Исполнение | для помещений |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой REP-MM — 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц и 3300–3800 МГц.
- Усиление REP-MM — 70 дБ: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
KADAMM REP-MM поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает REP-MM?
Рабочая полоса REP-MM — 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц и 3300–3800 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
Какое усиление у REP-MM?
70 дБ.
Что нужно для подбора REP-MM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-MM.
