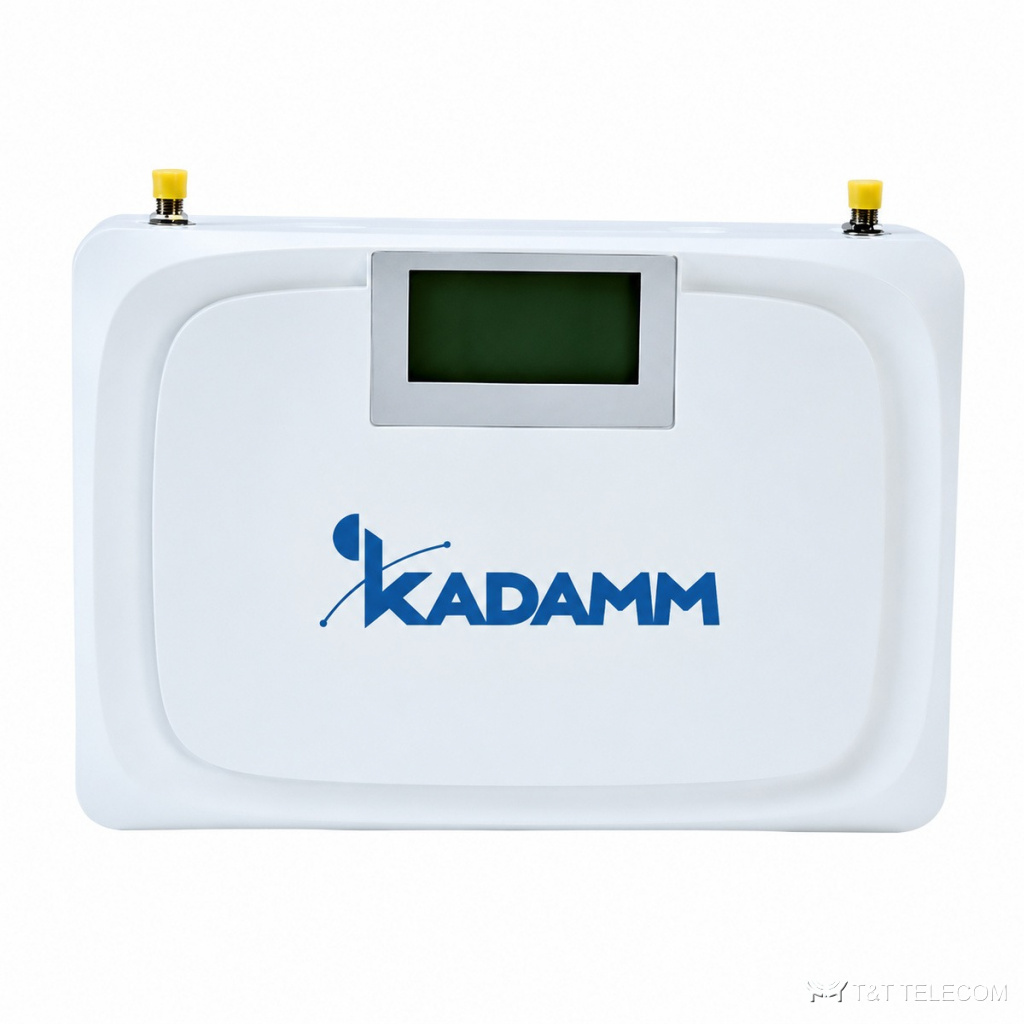

KADAMM REP-MD — цифровые селективные микрорепитеры 2G–5G: 1–4 диапазона, цифровой выбор полосы, 17–20 дБм

KADAMM REP-MD — цифровые селективные микрорепитеры 2G–5G: 1–4 диапазона, цифровой выбор полосы, 17–20 дБм
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM REP-MD — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM REP-MD — цифровые селективные микрорепитеры. REP-MD — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Ключевые параметры REP-MD: полоса 703–748 МГц и 758–821 МГц и 824–862 МГц и 869–915 МГц; усиление 65 / 70 дБ.

Как устроена REP-MD

REP-MD принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. REP-MD работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Выходная мощность 17 / 20 дБм (исполнение «-МН», двух- и трёхдиапазонные — 20 дБм).

Конструкция REP-MD: защита IP30 / улица.

Область применения

  • Диапазоны REP-MD: LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Здания с толстыми стенами и подземные помещения — REP-MD.
  • Для REP-MD: покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый.

Технические характеристики

ПараметрЗначение
Диапазоныпо исполнению
Частоты диапазонов, вверх / вниз2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 900 (B8): 880–915 / 925–960 МГц; 2600 (B7): 2500–2570 / 2620–2690 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD
Максимальная выходная мощность17 / 20 дБм (исполнение «-МН», двух- и трёхдиапазонные — 20 дБм)
Максимальное усиление65 / 70 дБ
Цифровой выбор полосыесть
Выбор несущейтолько исполнение «-МН»
REP-MD-X2 / X3 / X4вверх / вниз 17 дБм; усиление вверх 60, вниз 65 дБ; 1 подполоса до 100 МГц, ширина регулируется; аттенюатор 0–30 дБ; АРУ ≥25 дБ; КСВН ≤2,5; неравномерность ≤5 дБ; шум ≤10 дБ; задержка ≤10 мкс; EVM 64QAM ≤8 %, 256QAM ≤5 %; побочные излучения по EN 301 908-15
Трёхдиапазонные исполнения 20 дБмвверх / вниз 20 дБм на диапазон; усиление вверх 65, вниз 70 дБ; полоса настраивается в пределах диапазона шагом 1 МГц; регулировка 0–25 дБ шагом 1 дБ; неравномерность на несущую ≤9 дБ; шум в поддиапазоне ≤10 дБ; задержка ≤5 мкс; КСВН ≤2,5; EVM 64QAM ≤5 %, 256QAM ≤3,5 %; излучения LTE — EN 301 908-15, NR — ETSI TS 138 115-1; автоматическое обнаружение самовозбуждения с отключением

Исполнения

АртикулДиапазоныПримечание
KADAMM REP-MD-18001800 МГц
KADAMM REP-MD-1800/21001800 + 2100 МГц
KADAMM REP-MD-1800/3500Т1800 + 3500 TDD МГц
KADAMM REP-MD-1800-У1800 МГц
KADAMM REP-MD-1800/2100-У1800 + 2100 МГц
KADAMM REP-MD-1800/3500Т-У1800 + 3500 TDD МГц
KADAMM REP-MD-1800/2100/2600Т/3500Т-МН1800 + 2100 + 2600 TDD + 3500 TDD МГц
KADAMM REP-MD-900/1800/2600900 + 1800 + 2600 МГц20 дБм, усиление 65 / 70 дБ
KADAMM REP-MD-900/1800/2100900 + 1800 + 2100 МГц20 дБм, усиление 65 / 70 дБ; 2100 МГц — LTE и NR
KADAMM REP-MD-900/1800/3500Т900 + 1800 + 3500 TDD МГц20 дБм, усиление 65 / 70 дБ; 3500 TDD — 3300–3600 МГц
KADAMM REP-MD-X22 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу
KADAMM REP-MD-X33 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу
KADAMM REP-MD-X44 диапазона из 700 (B28, 703–803) / 800 (B20, 791–862) / 850 (B5, 824–894) / 900 (B8, 880–960) / 1800 / 2100 / 2600 / 3500 МГц по заказу

Механика и условия эксплуатации

ПараметрЗначение
Трёхдиапазонные исполнения 20 дБм210 × 190 × 77 мм, около 3 кг; 24 В DC от адаптера, около 80 Вт; −20…+45 °C, влажность ≤85 %; IP30; принудительное охлаждение; потолок или стена; разъёмы SMA (розетка); местная настройка USB Type-C
REP-MD-X2 / X3 / X4290 × 230 × 55 мм (3–4 диапазона), 290 × 128 × 53 мм (1–2); ≤3 кг; питание 12 В DC от адаптера, ≤60 Вт; −10…+40 °C; IP30; принудительное охлаждение; настенный монтаж
Исполнение «-МН»объём менее 3 л, масса менее 3 кг
Остальные исполнениягабариты и масса — уточняйте у менеджера; «-У» — уличный корпус с грозозащитой

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы REP-MD: 703–748 МГц и 758–821 МГц и 824–862 МГц и 869–915 МГц.
  • Усиление REP-MD — 65 / 70 дБ: от него зависит дальность и уровень сигнала у абонента.

Поставка и документы

Поставляем KADAMM REP-MD по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора REP-MD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-MD.

Какие частоты поддерживает REP-MD?
Рабочая полоса REP-MD — 703–748 МГц и 758–821 МГц и 824–862 МГц и 869–915 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).

Какое усиление у REP-MD?
65 / 70 дБ.
