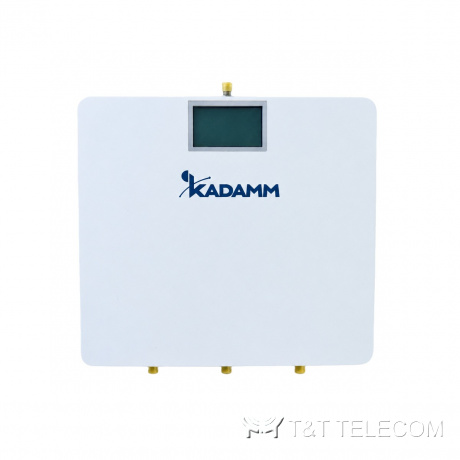

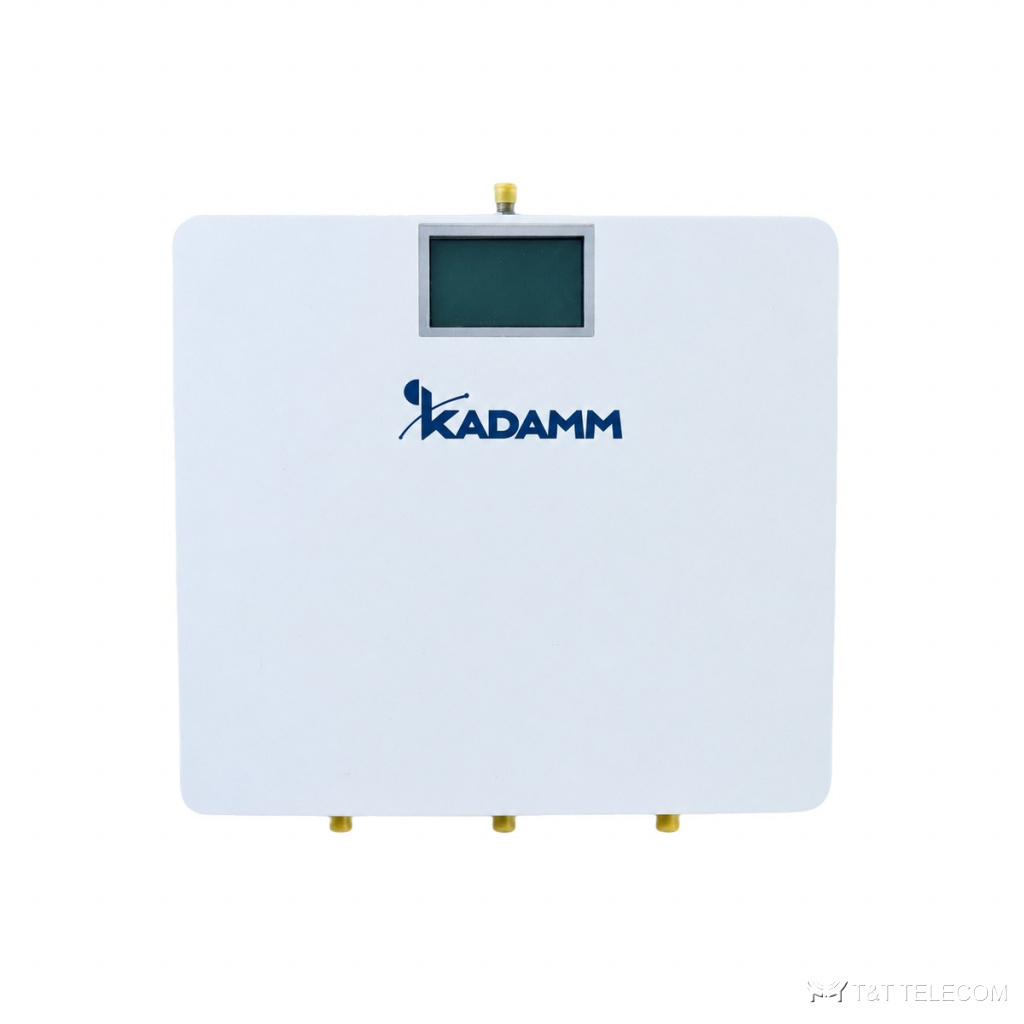

KADAMM REP-L — лифтовые системы покрытия 2G–5G: главный блок на один или 2–3 лифта и блок кабины, 17–20 дБм, усиление 65–70 дБ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM REP-L — лифтовые системы покрытия. С REP-L улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Ключевые параметры REP-L: полоса 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц; усиление 65 / 70 дБ.
Как устроена REP-L
REP-L принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. REP-L работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Управление и контроль: по заказу.
Конструкция REP-L: масса менее 1 кг.
Для каких задач
- Диапазоны REP-L: LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Здания с толстыми стенами и подземные помещения — REP-L.
- Покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый — REP-L.
Технические характеристики
| Параметр | Значение |
|---|---|
| Сети | REP-L-X, REP-L-К — 2G / 3G / 4G / 5G / NB-IoT; исполнения «-3» — 4G + 5G |
| Диапазоны | REP-L-X, REP-L-К — до 4 в любом сочетании, по заказу; «-3» — по артикулу |
| Частоты диапазонов исполнений «-3», вверх / вниз | 1800 (B3): 1710–1785 / 1805–1880 МГц; 2100 (B1): 1920–1980 / 2110–2170 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD |
| Номинальная выходная мощность | главный блок — 17 / 20 дБм; блок кабины — 10 дБм |
| Максимальное усиление | главный блок — 65 / 70 дБ; блок кабины — 50 / 70 дБ |
| Выходов главного блока «-3» | 2–3, до трёх блоков кабины |
| Цифровой выбор полосы | «-3» — стандартно; REP-L-X, REP-L-К — по заказу |
| Мониторинг и управление | по заказу |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM REP-L-X | по заказу | главный блок на один лифт; 1–4 диапазона 2G–5G и NB-IoT в любом сочетании по заказу |
| KADAMM REP-L-1800/2100-3 | 1800 + 2100 МГц | главный блок на 2–3 лифта; 1800 МГц LTE + 5G NR 2100 (N1) |
| KADAMM REP-L-1800/2600Т-3 | 1800 + 2600 TDD МГц | главный блок на 2–3 лифта; 1800 МГц LTE + 5G NR 2600 TDD (N41) |
| KADAMM REP-L-1800/3500Т-3 | 1800 + 3500 TDD МГц | главный блок на 2–3 лифта; 1800 МГц LTE + 5G NR 3500 TDD (N78) |
| KADAMM REP-L-К | по заказу | блок кабины; 1–4 диапазона по заказу, в составе главного блока |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Главный блок на один лифт, блок кабины | объём менее 1 л, масса менее 1 кг |
| Главный блок «-3» | объём менее 2 л, масса менее 1 кг |
| Габариты, питание, разъёмы, температура | уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы REP-L: 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц.
- Усиление REP-L — 65 / 70 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса REP-L: менее 1 кг.
Поставка и документы
Поставляем KADAMM REP-L по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у REP-L?
65 / 70 дБ.
Что нужно для подбора REP-L?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-L.
Какие частоты поддерживает REP-L?
Рабочая полоса REP-L — 1710–1785 МГц и 1805–1880 МГц и 1920–1980 МГц и 2110–2170 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
