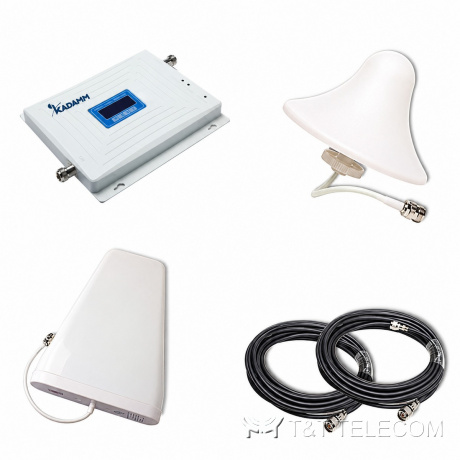

Репитеры сотовой связи для помещений серии KADAMM REP-B — 1–4 диапазона 800–2700 МГц, 20–30 дБм, усиление 60–75 дБ
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM REP-B: 1–4 диапазона. REP-B — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Коротко о REP-B: полоса 800–2700 МГц; усиление 60–75 дБ; разъёмы N-F.
Устройство и принцип работы

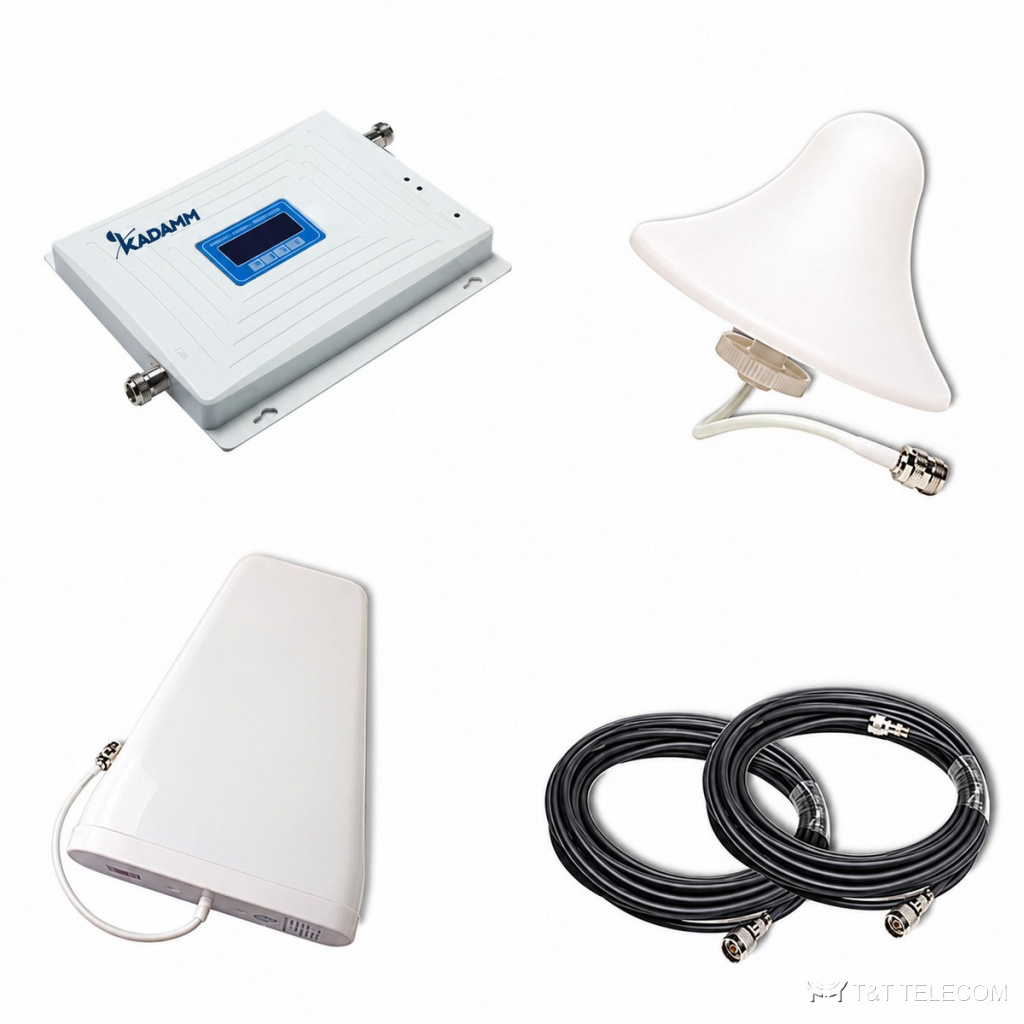

REP-B принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. Разъёмы REP-B: N-F.
Где применяют
- Через REP-B работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Объекты без устойчивого сигнала оператора — REP-B.
- Покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый (REP-B).
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | по исполнению, см. таблицу (вверх / вниз) |
| Мощность вниз | 20–30 дБм (по исполнению) |
| Усиление | 60–75 дБ (по исполнению) |
| Коэффициент шума | ≤4–8 дБ (по исполнению) |
| Побочные излучения | ≤−36 дБм (9 кГц–1 ГГц), ≤−30 дБм (1–12,75 ГГц) |
| КСВН | ≤2–3 (по исполнению) |
| Наработка на отказ | более 50 000 ч |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазоны (вверх / вниз), МГц | Мощность вверх / вниз, дБм | Усиление вверх / вниз, дБ | Шум, дБ | Питание | Габариты, масса |
|---|---|---|---|---|---|---|
| REP-B-900-23 | 890–915 / 935–960 | — / 23 | 75 | ≤4 | AC 100–240 В, адаптер 5 В / 2,5 А | 157 × 129 × 27 мм; 0,8 кг |
| REP-B-1800-23 | 1710–1785 / 1805–1880 | 23 ± 3 / 23 ± 3 | уточняйте у менеджера | уточняйте у менеджера | AC 110–220 В, адаптер 5 В / 1 А | 143 × 100 × 22 мм; 0,4 кг |
| REP-B-2100-23 | 1920–1980 / 2110–2170 | — / 23 (по заголовку страницы) | уточняйте у менеджера | уточняйте у менеджера | AC 110–220 В, адаптер 5 В / 1 А | 197 × 110 × 25 мм; 0,8 кг |
| REP-B-1800-27 | 1710–1785 / 1805–1880 | 23 ± 2 / 27 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,8 кг |
| REP-B-2300Т-25 | 2300–2400 (TDD, диапазон 40) | — / 25 | 65 | уточняйте у менеджера | AC 220 В / DC 12 В | уточняйте у менеджера; уточняйте у менеджера |
| REP-B-850/1800-23 | 824–849 и 1710–1785 / 869–894 и 1805–1880 | 23 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-850/1800-23-2 | 825–835 и 1710–1785 / 870–880 и 1805–1880 | 20 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,9 кг |
| REP-B-850/1900-23 | 824–849 и 1850–1910 / 869–894 и 1930–1990 | 23 ± 3 / 23 ± 3 | 60 / 65 | ≤4 | AC 100–240 В, адаптер 12 В / 2 А | 235 × 177 × 20 мм; 1,2 кг |
| REP-B-900/1800-23 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 23 ± 2 / 23 ± 2 | 65 / 70 | уточняйте у менеджера | AC 100–240 В, адаптер 12 В / 3 А | 195 × 180 × 20 мм; 1,4 кг |
| REP-B-900/1800-27 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 23 ± 2 / 27 ± 2 | 65 / 70 | ≤6 | AC 100–240 В, адаптер 5 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/1800-27-2 | 890–915 и 1710–1785 / 935–960 и 1805–1880 | 27 ± 2 / 27 ± 2 | 65 / 70 | уточняйте у менеджера | AC 100–240 В, адаптер 12 В / 3 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/2100-27 | 890–915 и 1920–1980 / 935–960 и 2110–2170 | 23 ± 2 / 27 ± 2 | 60 / 65 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 2 А | 230 × 180 × 20 мм; 1,2 кг |
| REP-B-2100/2600-23 | 1920–1990 и 2500–2570 / 2110–2180 и 2620–2690 | 20 ± 2 / 23 ± 2 | 60 / 65 | ≤6 | AC 100–240 В, адаптер 5 В / 1 А | 135 × 105 × 26 мм; до 0,9 кг |
| REP-B-1800/2100-27 | 1710–1785 и 1920–1980 / 1805–1880 и 2110–2170 | 20 ± 2 / 27 ± 2 | 70 / 70 | ≤8 | AC 100–260 В, адаптер | уточняйте у менеджера; до 6 кг |
| REP-B-850/1800/2100-23 | 824–849, 1710–1775, 1920–1980 / 869–894, 1805–1870, 2110–2170 | 23 ± 1 / 23 ± 1 | 65 / 70 | ≤7 | AC 110–220 В, адаптер 9 В / 3 А | 250 × 190 × 22 мм; 1,2 кг |
| REP-B-850/1800/2100-27 | 824–849, 1710–1775, 1920–1980 / 869–894, 1805–1870, 2110–2170 | 22 ± 1 / 27 ± 1 | 65 / 70 | ≤7 | AC 110–220 В, адаптер 9 В / 3 А | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2100-20 | 890–915, 1710–1785, 1920–1980 / 935–960, 1805–1880, 2110–2170 | 20 ± 2 / 20 ± 2 | 60 / 65 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 2 А | 200 × 140 × 30 мм; до 1,2 кг |
| REP-B-900/1800/2100-23 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 21 ± 1 / 23 ± 1 | 65 / 70 | ≤7 | AC 100–240 В, адаптер 12 В / 2 А | 238 × 182 × 22 мм; 1,2 кг |
| REP-B-900/1800/2100-27 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 23 ± 3 / 27 ± 3 | 70 / 75 | ≤7 | уточняйте у менеджера | уточняйте у менеджера; 1,4 кг |
| REP-B-900/1800/2100-27-2 | 890–915, 1710–1775, 1920–1980 / 935–960, 1805–1870, 2110–2170 | 27 ± 3 / 27 ± 3 | 70 / 70 | ≤7 | уточняйте у менеджера | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2600-23 | 890–915, 1710–1785, 2500–2570 / 935–960, 1805–1880, 2620–2690 | 20 ± 2 / 23 ± 2 | 65 / 70 | ≤5 | AC 100–240 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,2 кг |
| REP-B-900/1800/2600-27 | 890–915, 1710–1785, 2500–2570 / 935–960, 1805–1880, 2620–2690 | 23 ± 2 / 27 ± 2 | 70 / 75 | ≤5 | AC 100–240 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,4 кг |
| REP-B-900/2100/2600-23 | 890–915, 1920–1980, 2500–2570 / 935–960, 2110–2170, 2620–2690 | 20 ± 2 / 23 ± 2 | 70 / 75 | ≤5 | AC 100–260 В, адаптер 12 В / 3 А | уточняйте у менеджера; 1,4 кг |
| REP-B-1800/2100/2600-27 | 1710–1785, 1920–1980, 2500–2570 / 1805–1880, 2110–2170, 2620–2690 | 23 ± 2 / 27 ± 2 | 70 / 75 | ≤5 | AC 100–240 В, адаптер 5 В | уточняйте у менеджера; 1,4 кг |
| REP-B-850/1900/2600-27 | 824–849, 1850–1910, 2500–2570 / 869–894, 1930–1990, 2620–2690 | 23 ± 3 / 27 ± 3 | уточняйте у менеджера | ≤6 | уточняйте у менеджера | 250 × 190 × 22 мм; 1,4 кг |
| REP-B-900/1800/2100/2600-23 | 900, 1800, 2100 и 2600 | — / 23 ± 2 | 65 ± 2 | уточняйте у менеджера | AC 100–240 В, адаптер 5 В / 1 А | уточняйте у менеджера; 1 кг |
| REP-B-1800/2100-30 | 1710–1785 и 1920–1980 / 1805–1880 и 2110–2170 | 17 ± 2 / 30 ± 2 | 70 / 75 | ≤8 | AC 110–240 В, адаптер 12 В / 8 А | 250 × 53 × 320 мм; ≤7 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Монтаж | настенный |
| Питание | сеть 100–240 В через адаптер (по исполнению, см. таблицу) |
| Габариты, масса | по исполнению, см. таблицу |
| Рабочая температура | −10…+55 °C (850/1800/2100) — для остальных уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой REP-B — 800–2700 МГц.
- Коэффициент усиления REP-B — 60–75 дБ; больше усиление — уже луч.
- Под разъёмы REP-B (N-F) подбирают джамперы и переходы.
Поставка и документы
Поставляем KADAMM REP-B по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у REP-B?
60–75 дБ.
Что нужно для подбора REP-B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-B.
Какие частоты поддерживает REP-B?
Рабочая полоса REP-B — 800–2700 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
