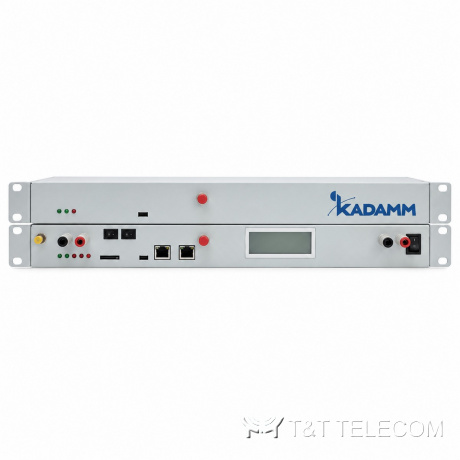

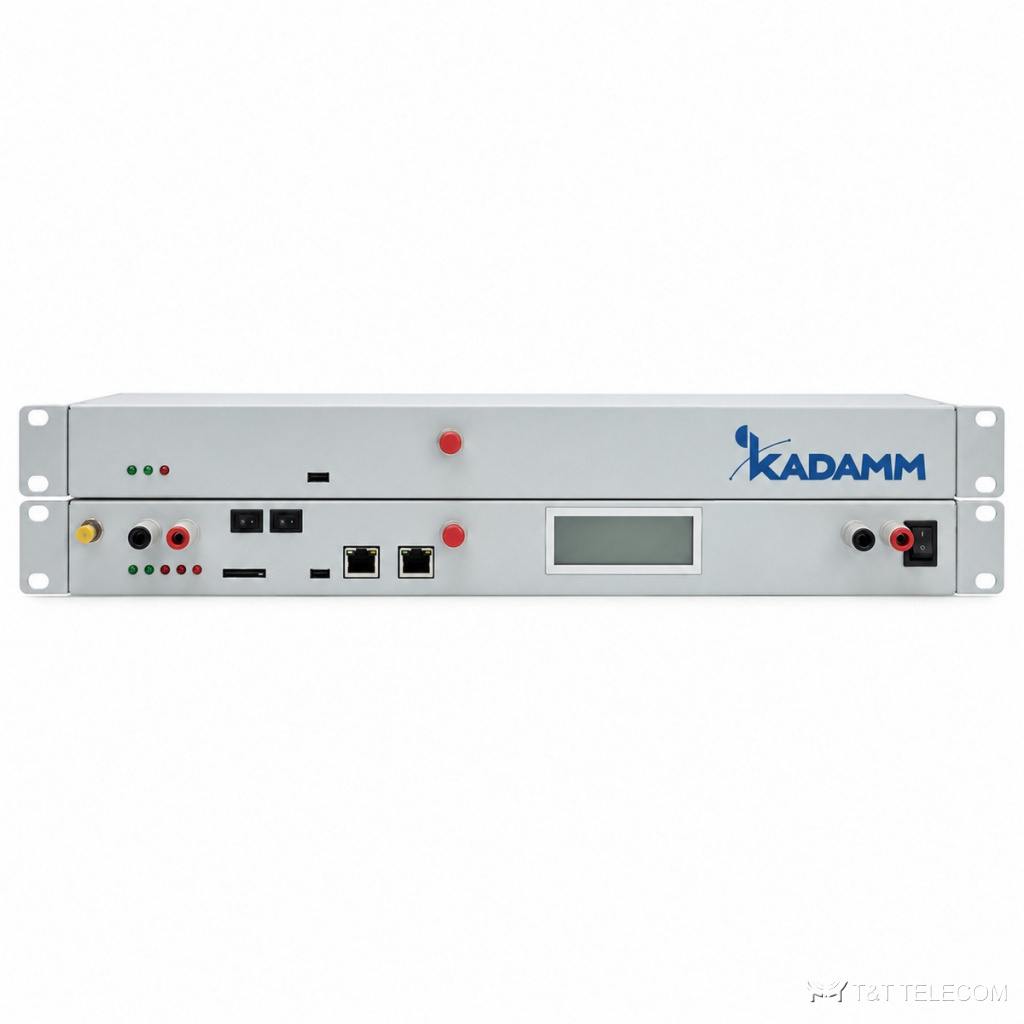

Модель KADAMM GNSS-SD — распределение синхросигнала ГНСС для BBU: система. С GNSS-SD улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Ключевые параметры GNSS-SD: полоса 1557,5–1587,5 МГц; усиление 30 дБ; разъёмы SMA (розетка), 50 Ом (GNSS-SD-L1).
Как устроена GNSS-SD
GNSS-SD — оборудование радиодоступа: обработка сигнала и радиочасть, связанные между собой и с сетью оператора по оптике или Ethernet. Рабочая полоса GNSS-SD — 1557,5–1587,5 МГц. Разъёмы GNSS-SD: SMA (розетка), 50 Ом (GNSS-SD-L1). Выходная мощность −25 дБм (+3 дБ) (GNSS-SD-L1, GNSS-SD-12). Управление и контроль: по заказу.
Для каких задач
- Объекты без устойчивого сигнала оператора — GNSS-SD.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса, GNSS-SD-L1 | 1557,5–1587,5 МГц |
| Максимальная выходная мощность | −25 дБм (+3 дБ) (GNSS-SD-L1, GNSS-SD-12) |
| Максимальное усиление | 30 дБ (+3 дБ) (GNSS-SD-L1, GNSS-SD-12) |
| Число BBU | до 60 на систему GNSS-SD-L1 |
| GNSS-SD-L1: главный блок (MU) | коэффициент шума ≤8 дБ; неравномерность в полосе ≤5 дБ; 50 Ом; 2 входа антенн с питанием активной антенны и контролем обрыва; 12 выходов на BBU; 4 каскадных порта на выносные блоки |
| GNSS-SD-L1: выносной блок (RU) | пассивный; вносимые потери 18 дБ (+2 дБ); неравномерность ≤5 дБ; 12 выходов на BBU |
| GNSS-SD-L1: построение | MU — 12 BBU; MU + 1 RU — 24; + 2 RU — 36; + 3 RU — 48; + 4 RU — 60 BBU |
| GNSS-SD-L1: тревоги | отказ МШУ, обрыв цепи антенны, пропадание питания; индикаторы питания, работы, тревоги и каждого выхода; сухие контакты (RJ45) для системы мониторинга помещения |
| Разъёмы | SMA (розетка), 50 Ом (GNSS-SD-L1) |
| Рабочая полоса, GNSS-SD-12 / 12-В | 1,1–1,6 ГГц, настраивается по заказу |
| Выходов | 12 (GNSS-SD-12, GNSS-SD-12-В); каскадных портов — 4 (GNSS-SD-12) |
| Вносимые потери, GNSS-SD-12-В | 18 дБ |
| Мониторинг и управление | по заказу |
Исполнения
| Артикул | Диапазон | Примечание |
|---|---|---|
| KADAMM GNSS-SD-L1 | 1557,5–1587,5 МГц | до 60 BBU на систему |
| KADAMM GNSS-SD-12 | 1,1–1,6 ГГц | ведущий делитель: 12 выходов, 4 каскадных порта, 30 дБ |
| KADAMM GNSS-SD-12-В | 1,1–1,6 ГГц | ведомый делитель: 12 выходов, потери 18 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| GNSS-SD-12 | корпус 1U, объём не более 5 л, масса менее 4 кг |
| GNSS-SD-12-В | корпус 1U, объём не более 2 л, масса менее 2 кг |
| GNSS-SD-L1: главный блок | 440 × 250 × 44 мм, 3,6 кг; питание −48 В DC (два ввода), 10 Вт |
| GNSS-SD-L1: выносной блок | 440 × 90 × 44 мм, 1,5 кг; пассивный, без питания |
| GNSS-SD-L1: условия | 0…+40 °C; IP30; стойка 19″ |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-SD — 1557,5–1587,5 МГц.
- Усиление GNSS-SD — 30 дБ: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы GNSS-SD — SMA (розетка), 50 Ом (GNSS-SD-L1); кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM GNSS-SD поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора GNSS-SD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-SD.
Какие частоты поддерживает GNSS-SD?
Рабочая полоса GNSS-SD — 1557,5–1587,5 МГц.
Какой разъём у GNSS-SD?
SMA (розетка), 50 Ом (GNSS-SD-L1). Другие исполнения — уточняйте при заказе.
