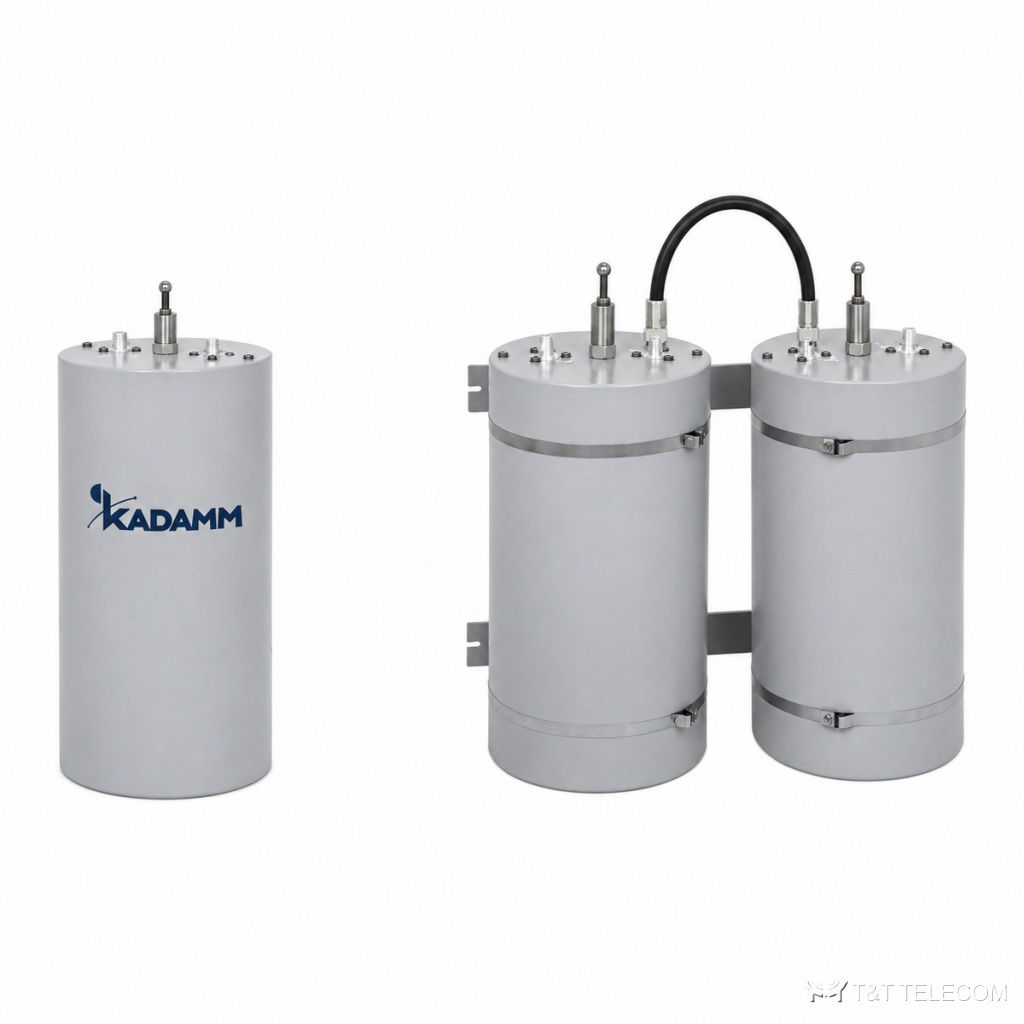

KADAMM ФП-Р — резонаторные преселекторы (полостные фильтры) для диапазонов 118–136, 136–174 и 400–520 МГц на 1, 2 или 3 резонатора. Частоту настройки указывают при заказе. Чем больше резонаторов, тем выше избирательность — до 50 дБ при отстройке ±5 МГц — и больше потери. Мощность 200–350 Вт.
Принцип работы и конструкция
ФП-Р пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФП-Р — 118–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц, авиадиапазон 118–137 МГц.
КСВН ФП-Р — не более 1,5 (ФП-Р-118/136, ФП-Р-136/174-1…3); не более 1,3 (исполнения «-350»); не более 1,2 (ФП-Р-400/520-2-250): обратно отражается не больше 25 % подводимой мощности. Допустимая мощность на вход ФП-Р — 200–350 Вт. Разъёмы ФП-Р: N-F. Вносимые потери ФП-Р — не более 1,0–3 дБ. Подавление вне полосы до не менее 70 дБ.
Где применяют
- Защита приёмников ретрансляторов и базовых станций радиосвязи от соседних передатчиков.
- Выходные фильтры передатчиков авиасвязи 118–136 МГц.
- Совмещённые площадки УКВ / ДМВ.
- Для ФП-Р: защита приёмника от соседних передатчиков на общей площадке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 118–136, 136–174, 400–520 МГц (по исполнению); частота настройки — в заказе |
| Вносимые потери | ≤1,0–3 дБ (по исполнению, см. таблицу) |
| Избирательность | по исполнению, см. таблицу |
| КСВН | ≤1,5 (ФП-Р-118/136, ФП-Р-136/174-1…3); ≤1,3 (исполнения «-350»); ≤1,2 (ФП-Р-400/520-2-250) |
| Возвратные потери | ≥18 дБ (исполнения «-350»); ≥20 дБ (ФП-Р-400/520-2-250) |
| Средняя мощность | 200, 250 или 350 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон перестройки, МГц | Резонаторов | Потери, дБ | Избирательность | Мощность, Вт | Масса, габариты |
|---|---|---|---|---|---|---|
| ФП-Р-118/136-1 | 118–136 | 1 | ≤1,5 | ≥20 дБ при отстройке ±5 МГц | 200 | 6 кг; 200 × 200 × 530 мм |
| ФП-Р-118/136-2 | 118–136 | 2 | ≤3 | ≥50 дБ при отстройке ±5 МГц | 200 | 12 кг; 400 × 200 × 530 мм |
| ФП-Р-118/136-3 | 118–136 | 3 | ≤3 | ≥70 дБ при отстройке ±5 МГц | 200 | 18 кг; 600 × 200 × 530 мм |
| ФП-Р-136/174-1 | 136–174 | 1 | ≤2 | ≥20 дБ при отстройке ±0,6 МГц | 200 | 9 кг; 200 × 200 × 710 мм |
| ФП-Р-136/174-2 | 136–174 | 2 | ≤2,5 | ≥35 дБ при отстройке ±0,6 МГц | 200 | 18 кг; 400 × 200 × 710 мм |
| ФП-Р-136/174-3 | 136–174 | 3 | ≤3 | ≥50 дБ при отстройке ±0,6 МГц | 200 | 27 кг; 600 × 200 × 710 мм |
| ФП-Р-136/174-1-350 | 136–174 | 1 | ≤2 | ≥20 дБ при отстройке ±5 МГц | 350 | 5,7 кг; габариты — уточняйте у менеджера |
| ФП-Р-136/174-2-350 | 136–174 | 2 | ≤2 | ≥60 дБ при отстройке ±5 МГц | 350 | 12 кг; габариты — уточняйте у менеджера |
| ФП-Р-400/520-1-350 | 400–520 | 1 | ≤1,0 | уточняйте у менеджера | 350 | уточняйте у менеджера |
| ФП-Р-400/520-2-250 | 400–470 или 470–520 | 2 | ≤1,0 | уточняйте у менеджера (возвратные потери ≥20 дБ) | 250 | 12 кг; 417 × 212 × 665 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Внутренний проводник | посеребрённая медь |
| Корпус | окрашенный алюминиевый сплав |
| Рабочая температура | −30…+65 °C (ФП-Р-118/136, ФП-Р-136/174-1…3); −20…+60 °C (ФП-Р-400/520-2-250); исполнения «-350» — уточняйте у менеджера |
| Масса, габариты | по исполнению, см. таблицу |
Как подобрать ФП-Р
- Число резонаторов — в артикуле: ФП-Р-118/136-2 — два.
- Частоту настройки сообщите при заказе.
- Габариты и масса растут с числом резонаторов — см. таблицу.
- Суммарная мощность передатчиков на входе ФП-Р — не выше 200–350 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФП-Р под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
