Полосовой фильтр KADAMM ФП-330/400-4-N — 330–400 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

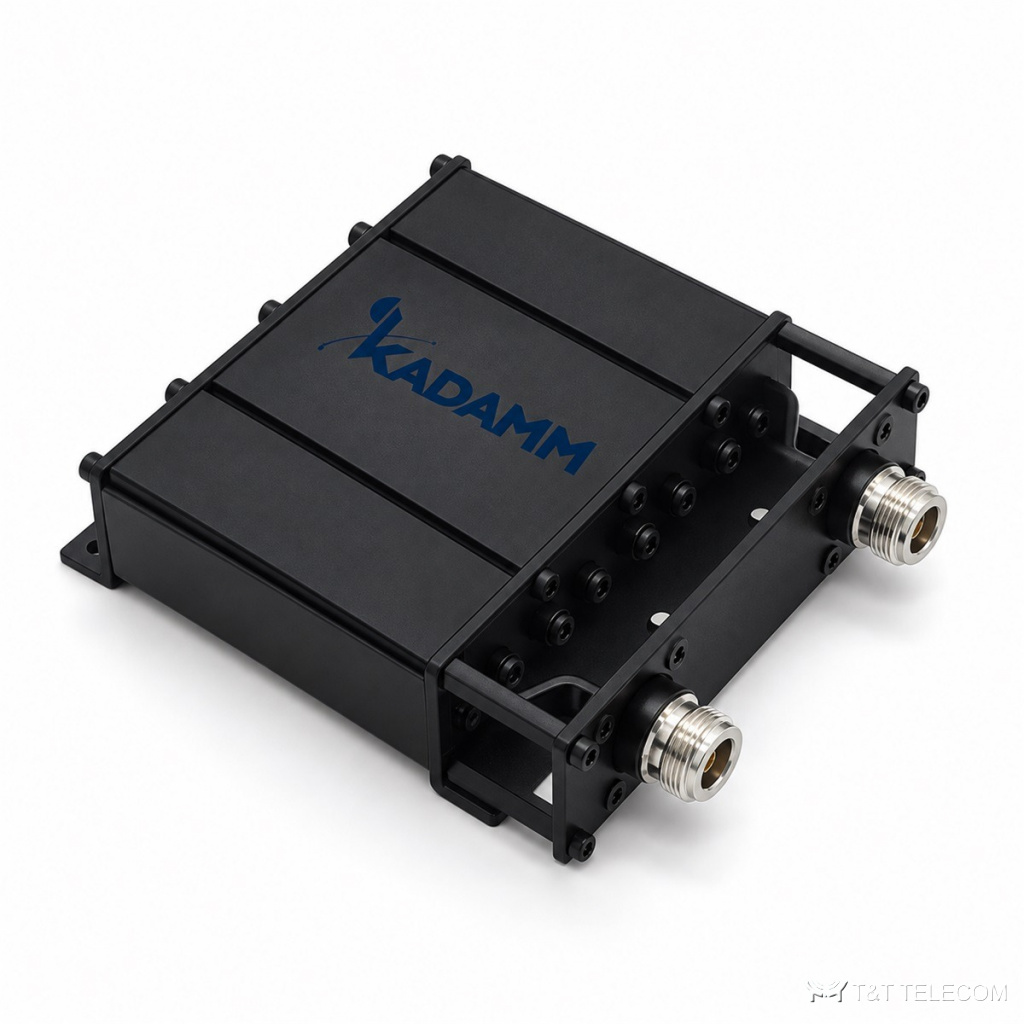

KADAMM ФП-330/400-4-N — полосовой фильтр на 330–400 МГц. Полосовая характеристика ФП-330/400-4-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Ключевые данные ФП-330/400-4-N: потери ≤1,5 дБ; мощность 25 Вт (опционально до 50 Вт); разъёмы N.
Область применения
- Совмещённые площадки, где рядом работают несколько систем: ФП-330/400-4-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 330–400 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥35 дБ при отстройке ±10 МГц |
| Мощность | 25 Вт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | ±2 МГц, настраивается в диапазоне 330–400 МГц |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 205×133×39 мм |
| Масса | 0,8 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-330/400-4-N | 330–400 МГц | ≤1,5 дБ | КСВН ≤1,30 | 25 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФП-330/400-4-N: 330–400 МГц.
- Избирательность ФП-330/400-4-N: ≥35 дБ при отстройке ±10 МГц.
- Вносимые потери ФП-330/400-4-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-330/400-4-N — 25 Вт (опционально до 50 Вт); для нескольких несущих считают сумму.
- Разъёмы ФП-330/400-4-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-330/400-4-N: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-330/400-4-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-330/400-4-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-330/400-4-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-330/400-4-N: 330–400 МГц.
Сколько теряет сигнал в ФП-330/400-4-N?
Вносимые потери ФП-330/400-4-N в полосе пропускания — ≤1,5 дБ.
