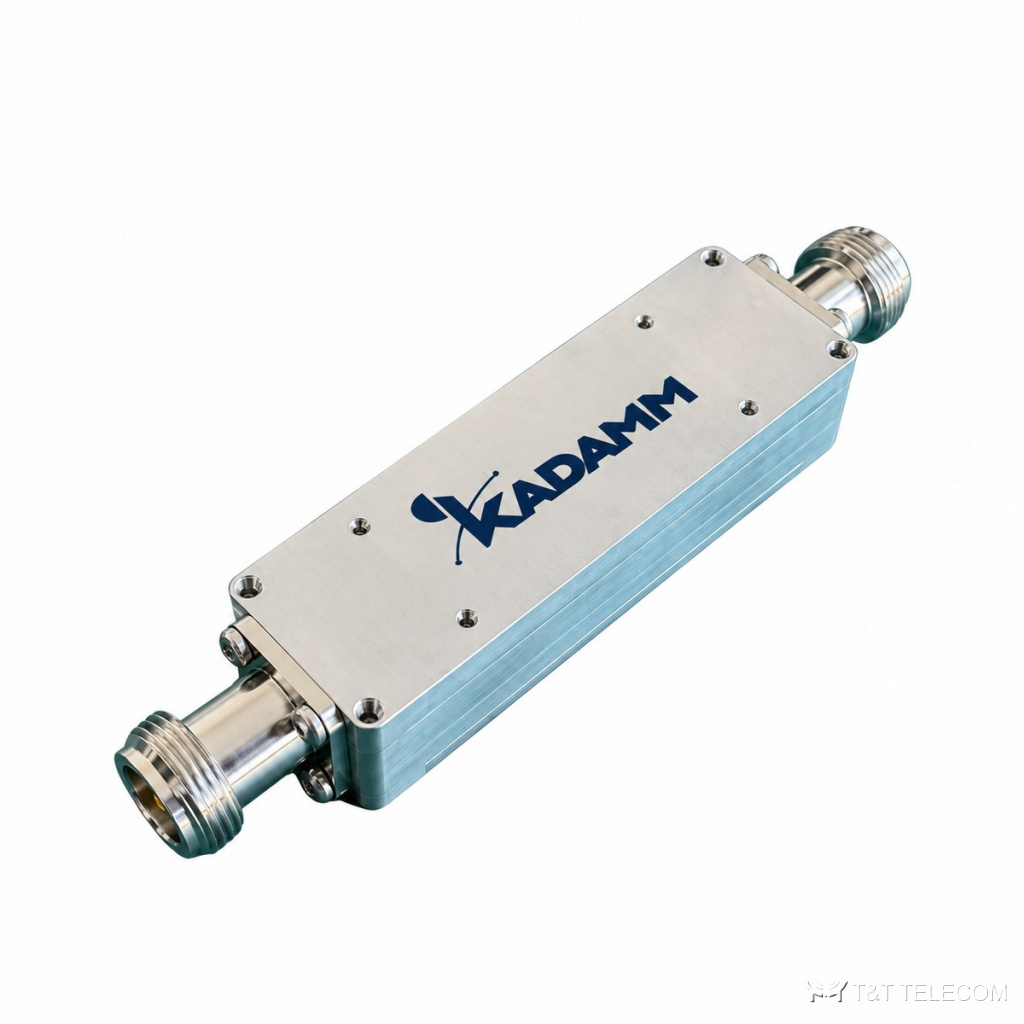

KADAMM ФП-30/60-N — полосовой фильтр, 30–60 МГц. Полосовая характеристика ФП-30/60-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-30/60-N: потери ≤0,8 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-30/60-N ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 30–60 МГц |
| Вносимые потери | ≤0,8 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 90 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-30/60-N | 30–60 МГц | ≤0,8 дБ | КСВН ≤1,30 | 50 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФП-30/60-N: 30–60 МГц.
- Избирательность ФП-30/60-N: ≥50 дБ на 90 МГц.
- Вносимые потери ФП-30/60-N в полосе — ≤0,8 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-30/60-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФП-30/60-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-30/60-N: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-30/60-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-30/60-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-30/60-N: 30–60 МГц.
Сколько теряет сигнал в ФП-30/60-N?
Вносимые потери ФП-30/60-N в полосе пропускания — ≤0,8 дБ.
Какие разъёмы у ФП-30/60-N?
N; другие исполнения — уточняйте при заказе.
