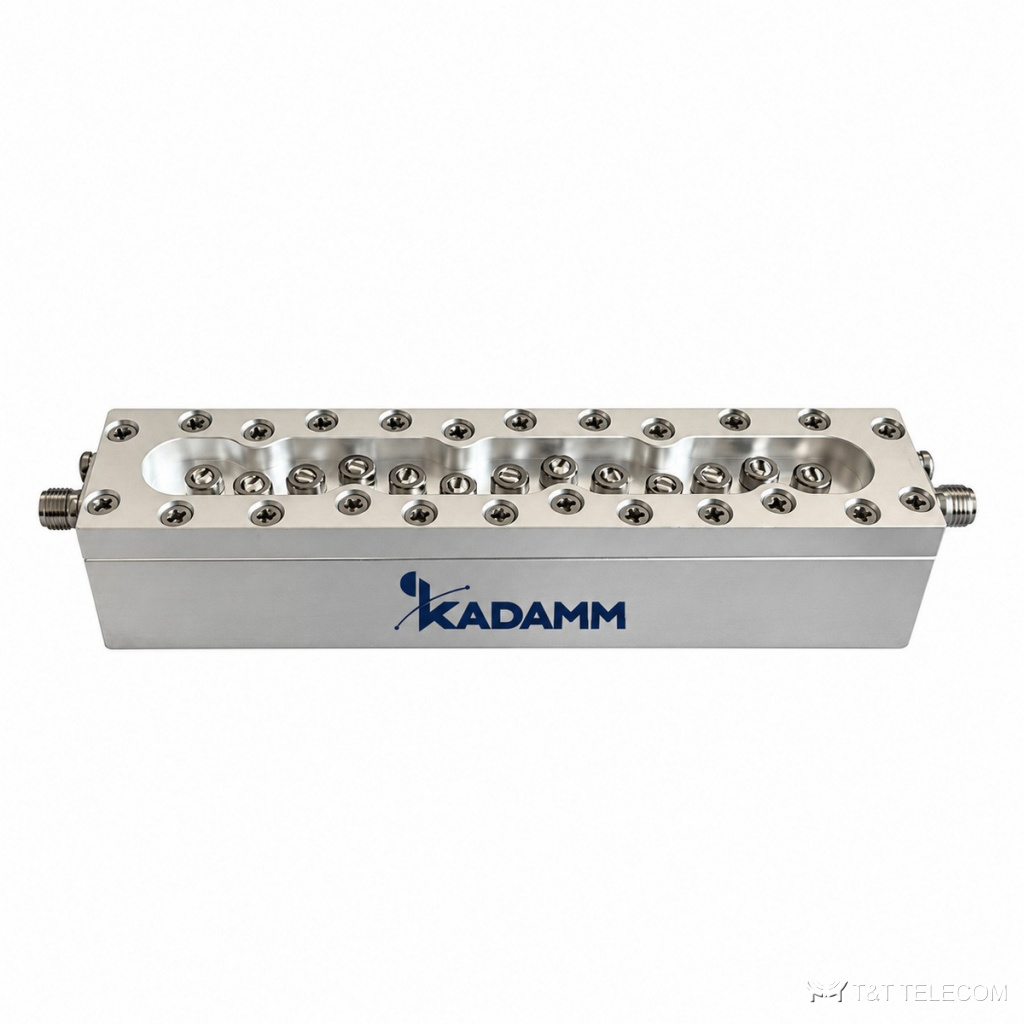

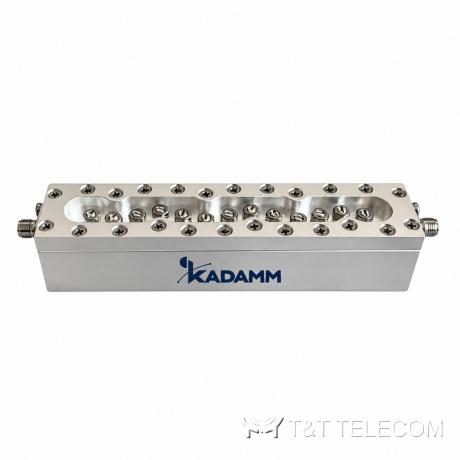

Полосовой фильтр KADAMM ФП-2853/2859-SMA — 2853–2859 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-2853/2859-SMA: полосовой фильтр для полос 2853–2859 МГц. Полосовая характеристика ФП-2853/2859-SMA отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Параметры ФП-2853/2859-SMA коротко: потери ≤3,0 дБ; мощность 2 Вт средняя; разъёмы SMA.
Область применения
- Подавление побочных излучений передатчика: ФП-2853/2859-SMA на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2853–2859 МГц |
| Вносимые потери | ≤3,0 дБ |
| Возвратные потери | ≥20 дБ |
| Заграждение | ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц |
| Мощность | 2 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +60 °C |
| Масса | 1 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-2853/2859-SMA | 2853–2859 МГц | ≤3,0 дБ | возвратные потери ≥20 дБ | 2 Вт |
Как подобрать
- Сверьте частоты вашей сети с полосами ФП-2853/2859-SMA: 2853–2859 МГц.
- Избирательность ФП-2853/2859-SMA: ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц.
- Вносимые потери ФП-2853/2859-SMA в полосе — ≤3,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-2853/2859-SMA — 2 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-2853/2859-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-2853/2859-SMA: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-2853/2859-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-2853/2859-SMA?
Вносимые потери ФП-2853/2859-SMA в полосе пропускания — ≤3,0 дБ.
Какие разъёмы у ФП-2853/2859-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-2853/2859-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2853/2859-SMA: 2853–2859 МГц.
