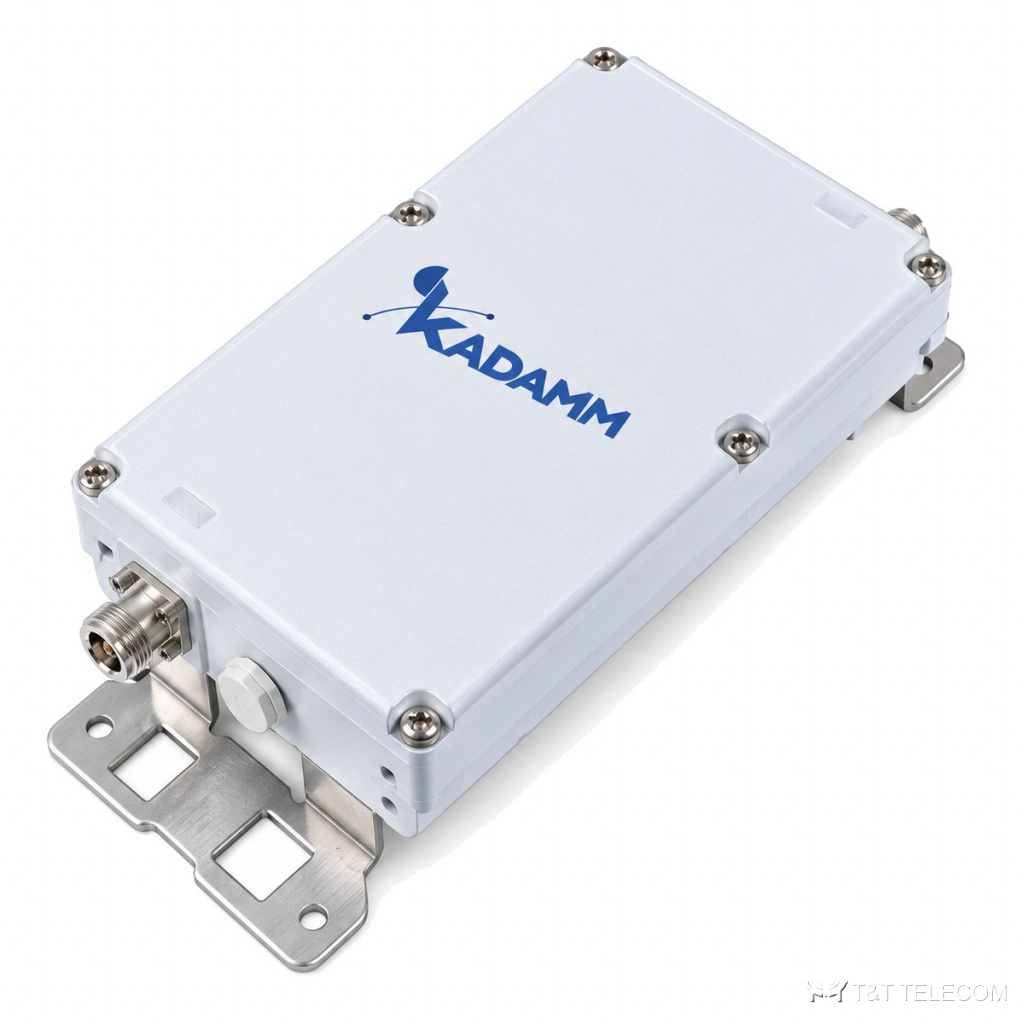

Полосовой фильтр KADAMM ФП-2600 — 2500–2540 и 2620–2660 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-2600 — полосовой фильтр на 2500–2540 / 2620–2660 МГц. Полосовая характеристика ФП-2600 отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-2600: потери ≤1,5 дБ; развязка ≥30 дБ 2545–2615; PIM3 ≤−160; мощность до 150 Вт средняя, до 1000 Вт пиковая; IP67.
Где применяют
- Подавление побочных излучений передатчика: ФП-2600 на выходе усилителя.
- Наружная установка: исполнение ФП-2600 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 2500–2540 и 2620–2660 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥20,5 дБ (КСВН ≤1,21) |
| Подавление / изоляция | ≥30 дБ 2545–2615 |
| PIM3 | ≤−160 |
| Мощность | до 150 Вт средняя, до 1000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female |
| Габариты | 247×147×50 мм |
| Масса | 2,32 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
| Поставка | серийная |
Подбор под проект
- Полосы ФП-2600 (2500–2540 / 2620–2660 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-2600 — ≥30 дБ 2545–2615: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-2600 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-2600 — до 150 Вт средняя, до 1000 Вт пиковая; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ФП-2600 он ≤−160.
- Температура эксплуатации ФП-2600: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-2600 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-2600 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2600: 2500–2540 / 2620–2660 МГц.
Сколько теряет сигнал в ФП-2600?
Вносимые потери ФП-2600 в полосе пропускания — ≤1,5 дБ.
