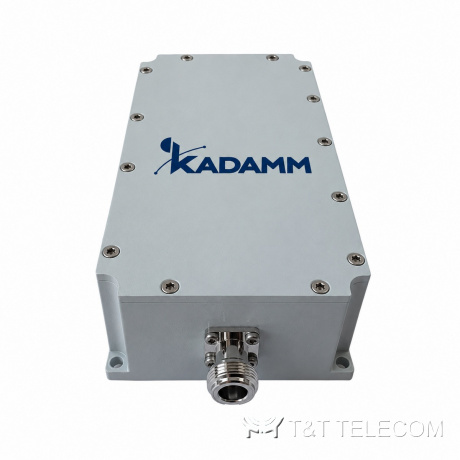

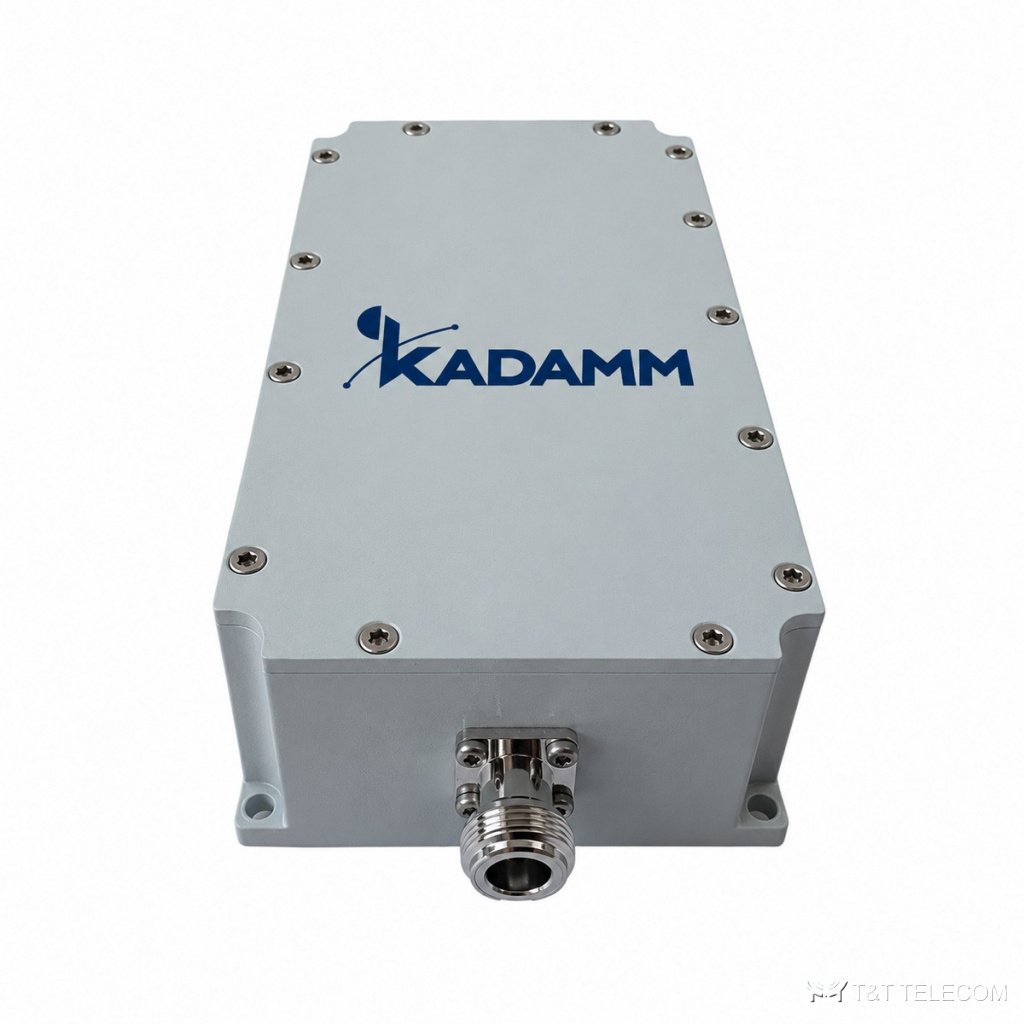

Полосовой фильтр KADAMM ФП-2580/2690-N — 2580–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-2580/2690-N — полосовой фильтр, 2580–2690 МГц. ФП-2580/2690-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-2580/2690-N: потери ≤3,0 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Подавление побочных излучений передатчика: ФП-2580/2690-N на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2580–2690 МГц |
| Вносимые потери | ≤3,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥60 дБ на 2500–2570 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +80 °C |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-2580/2690-N | 2580–2690 МГц | ≤3,0 дБ | КСВН ≤1,30 | 50 Вт |
Подбор под проект
- Полосы ФП-2580/2690-N (2580–2690 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-2580/2690-N — ≥60 дБ на 2500–2570 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-2580/2690-N в полосе — ≤3,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-2580/2690-N — не выше 50 Вт средняя.
- Под разъёмы ФП-2580/2690-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-2580/2690-N: −40 … +80 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-2580/2690-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФП-2580/2690-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2580/2690-N: 2580–2690 МГц.
Сколько теряет сигнал в ФП-2580/2690-N?
Вносимые потери ФП-2580/2690-N в полосе пропускания — ≤3,0 дБ.
Какие разъёмы у ФП-2580/2690-N?
N; другие исполнения — уточняйте при заказе.
