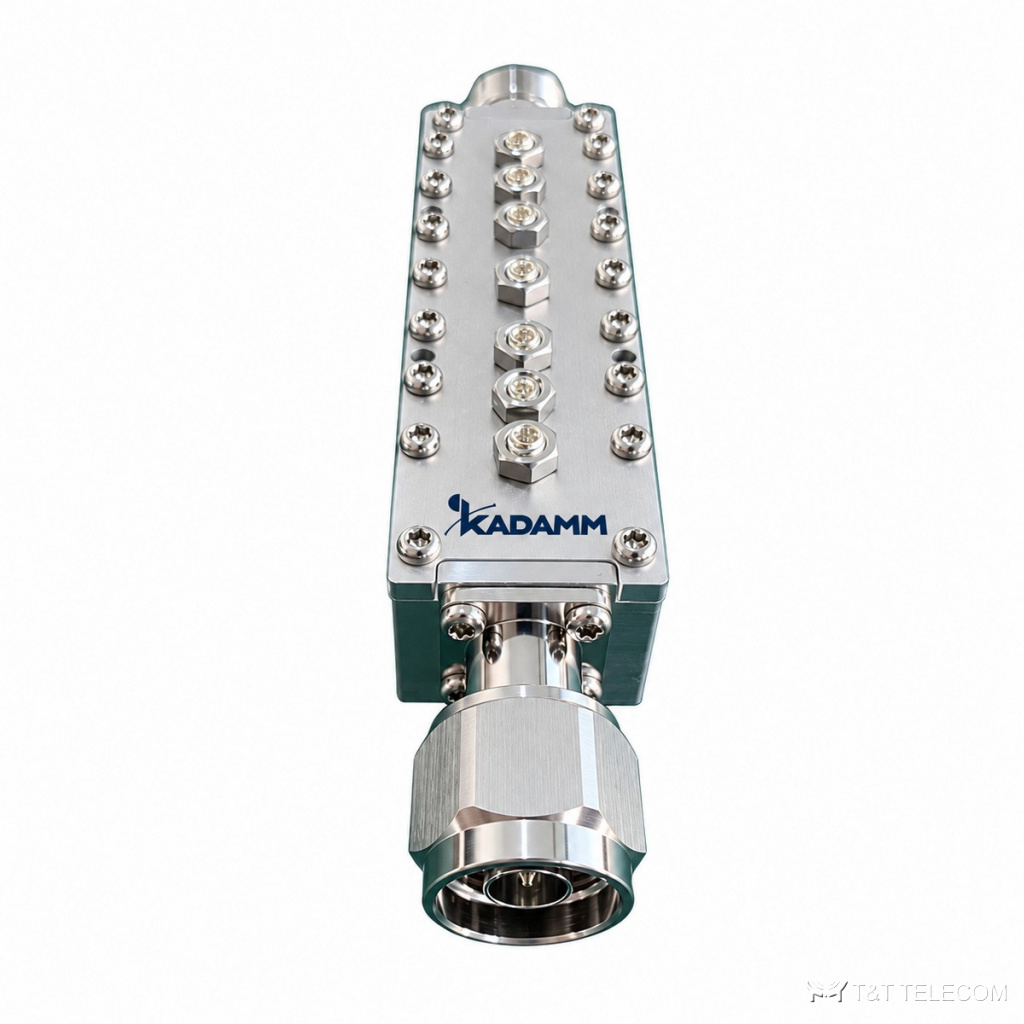

KADAMM ФП-2500/3300-N — полосовой фильтр, 2500–3300 МГц. ФП-2500/3300-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-2500/3300-N: потери ≤1,0 дБ; мощность 30 Вт средняя; разъёмы N.
Где применяют
- Через ФП-2500/3300-N проходят LTE-2600.
- Базовые станции и ретрансляторы: ФП-2500/3300-N ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2500–3300 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ на 1–100 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N вилка – N розетка |
| Рабочая температура | −25 … +65 °C |
| Масса | 0,15 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-2500/3300-N | 2500–3300 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | 30 Вт |
Подбор под проект
- Полосы ФП-2500/3300-N (2500–3300 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-2500/3300-N: ≥70 дБ на 1–100 МГц.
- Вносимые потери ФП-2500/3300-N в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-2500/3300-N — не выше 30 Вт средняя.
- Под разъёмы ФП-2500/3300-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-2500/3300-N: −25 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-2500/3300-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-2500/3300-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2500/3300-N: 2500–3300 МГц.
Сколько теряет сигнал в ФП-2500/3300-N?
Вносимые потери ФП-2500/3300-N в полосе пропускания — ≤1,0 дБ.
Какие разъёмы у ФП-2500/3300-N?
N; другие исполнения — уточняйте при заказе.
