Полосовой фильтр KADAMM ФП-2300/2400-43 — 2300–2400 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

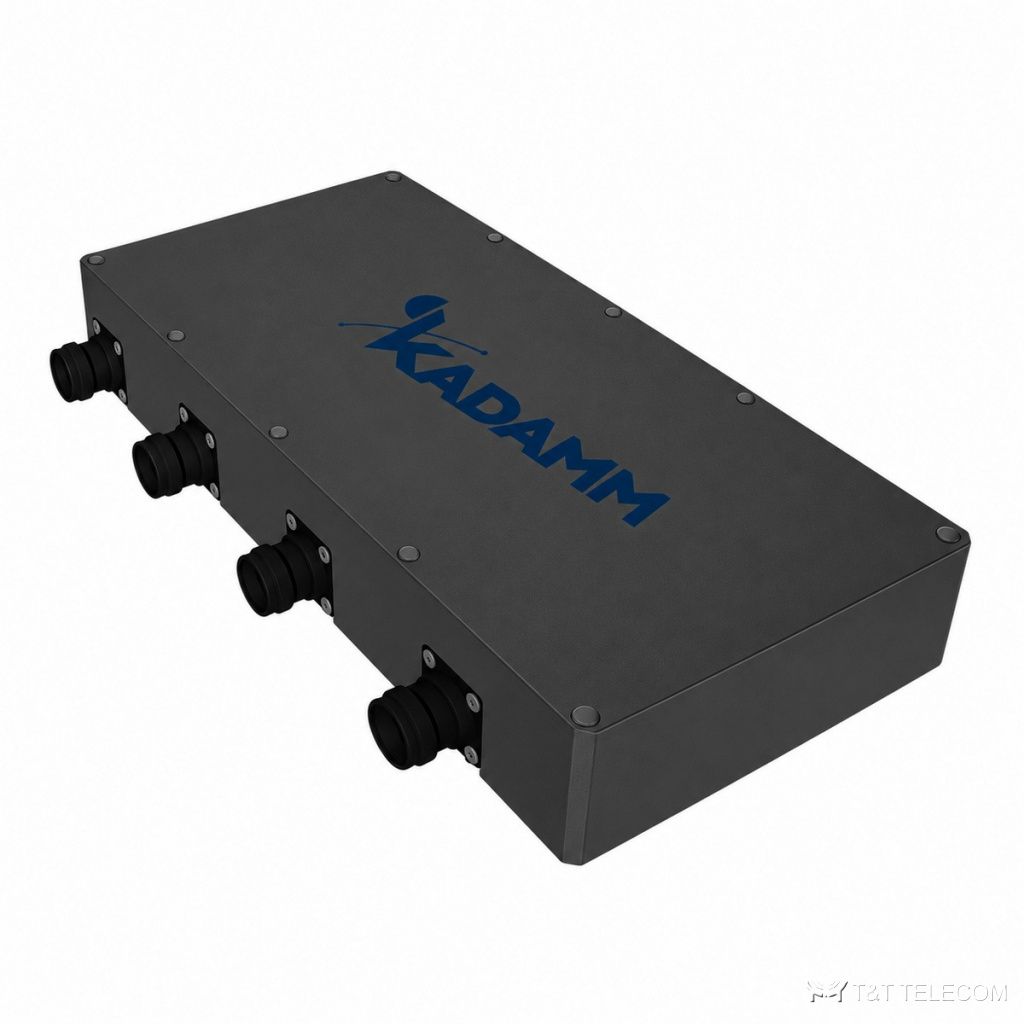

KADAMM ФП-2300/2400-43 — полосовой фильтр, 2300–2400 МГц. ФП-2300/2400-43 пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-2300/2400-43: потери ≤1,5 дБ; мощность 100 Вт средняя; разъёмы 4.3-10.
Область применения
- Диапазоны ФП-2300/2400-43 подходят для: LTE-2300.
- Подавление побочных излучений передатчика: ФП-2300/2400-43 на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2300–2400 МГц |
| Вносимые потери | ≤1,5 дБ |
| Неравномерность в полосе | ≤1,0 дБ |
| Возвратные потери | ≥20 дБ |
| Заграждение | ≥70 дБ на 2250 МГц и 2450 МГц |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 и SMP |
| Рабочая температура | −40 … +55 °C |
| Габариты | 278×140×44 мм |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-2300/2400-43 | 2300–2400 МГц | ≤1,5 дБ | возвратные потери ≥20 дБ | 100 Вт |
Как подобрать
- Полосы ФП-2300/2400-43 (2300–2400 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-2300/2400-43: ≥70 дБ на 2250 МГц и 2450 МГц.
- Вносимые потери ФП-2300/2400-43 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-2300/2400-43 — 100 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-2300/2400-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ФП-2300/2400-43: −40 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-2300/2400-43 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-2300/2400-43 — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2300/2400-43: 2300–2400 МГц.
Сколько теряет сигнал в ФП-2300/2400-43?
Вносимые потери ФП-2300/2400-43 в полосе пропускания — ≤1,5 дБ.
Какие разъёмы у ФП-2300/2400-43?
4.3-10; другие исполнения — уточняйте при заказе.
