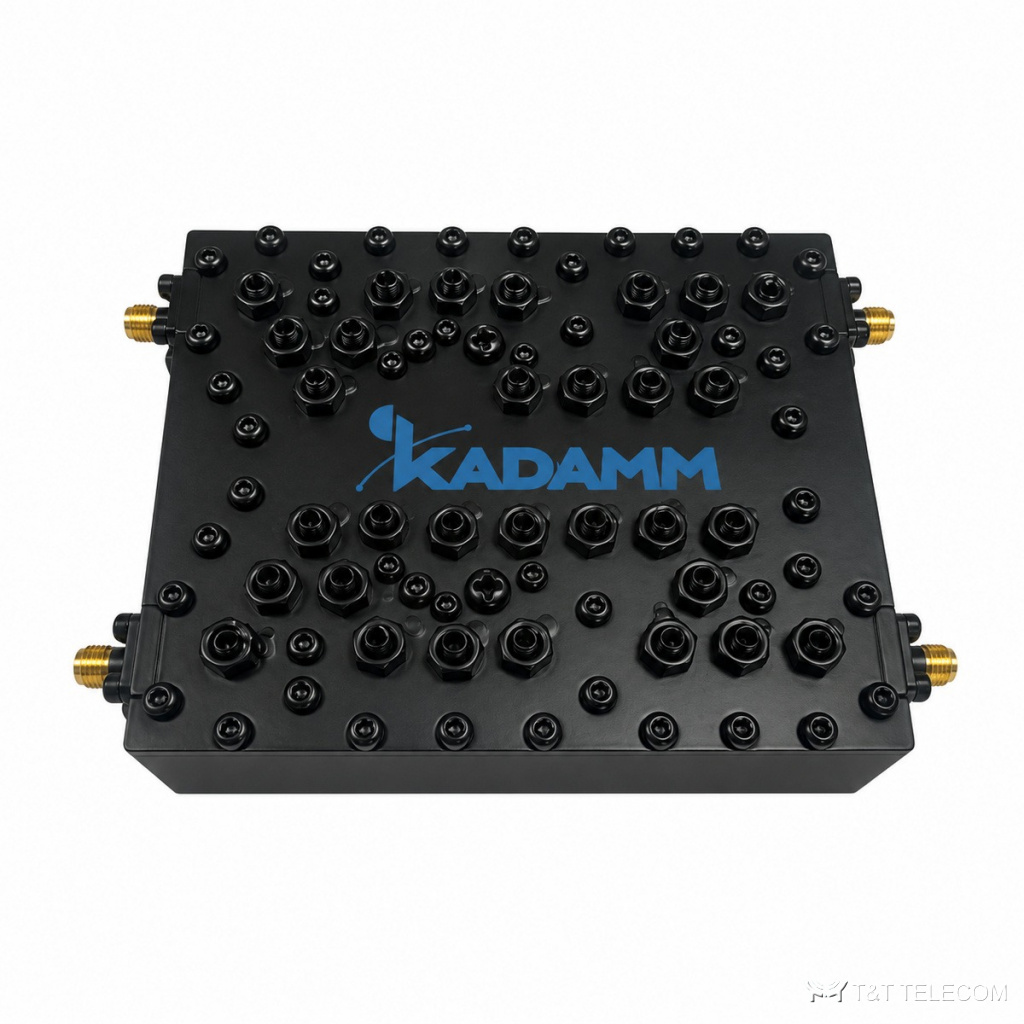

KADAMM ФП-2100/2900-SMA: полосовой фильтр для полос 2100–2900 МГц. ФП-2100/2900-SMA пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-2100/2900-SMA коротко: потери ≤1,0 дБ; мощность 2 Вт средняя; разъёмы SMA.
Для каких систем подходит
- Полосы ФП-2100/2900-SMA охватывают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Подавление побочных излучений передатчика: ФП-2100/2900-SMA на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2100–2900 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ ниже 1880 МГц, ≥50 дБ на 1970 МГц |
| Мощность | 2 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −10 … +55 °C |
| Масса | 1 кг |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-2100/2900-SMA | 2100–2900 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | 2 Вт |
Как подобрать
- Полосы ФП-2100/2900-SMA (2100–2900 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-2100/2900-SMA — ≥70 дБ ниже 1880 МГц, ≥50 дБ на 1970 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-2100/2900-SMA в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-2100/2900-SMA — не выше 2 Вт средняя.
- Под разъёмы ФП-2100/2900-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-2100/2900-SMA: −10 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-2100/2900-SMA под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-2100/2900-SMA?
Вносимые потери ФП-2100/2900-SMA в полосе пропускания — ≤1,0 дБ.
Какие разъёмы у ФП-2100/2900-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-2100/2900-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-2100/2900-SMA: 2100–2900 МГц.
