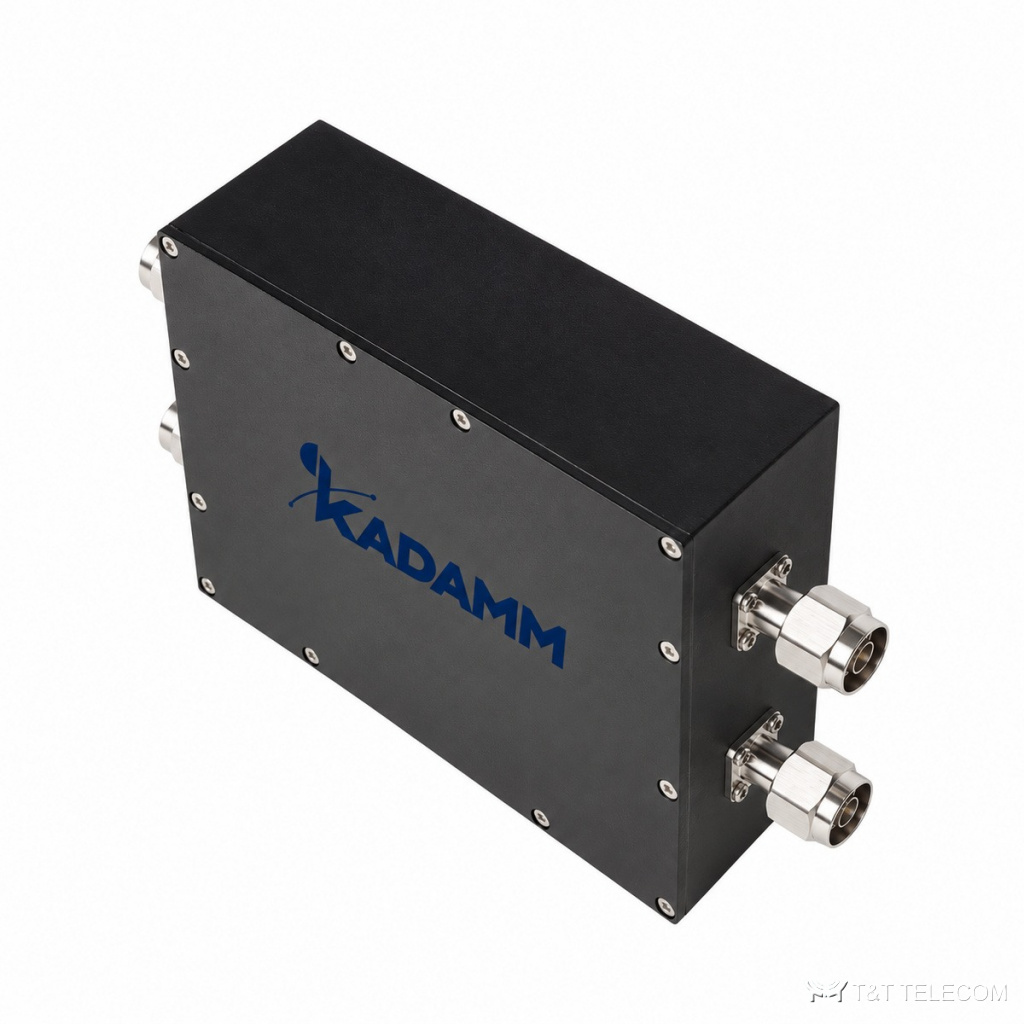

KADAMM ФП-1880/1930-N — полосовой фильтр, 1880–1930 МГц. ФП-1880/1930-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-1880/1930-N: потери ≤5,5 дБ; мощность 50 Вт (непрерывная); разъёмы N.
Где применяют
- Подавление побочных излучений передатчика: ФП-1880/1930-N на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1880–1930 МГц |
| Вносимые потери | ≤5,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 300–1875 МГц и 1935–3000 МГц |
| Мощность | 50 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | вилка N |
| Рабочая температура | −20 … +70 °C |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-1880/1930-N | 1880–1930 МГц | ≤5,5 дБ | КСВН ≤1,30 | 50 Вт |
Как подобрать
- Полосы ФП-1880/1930-N (1880–1930 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-1880/1930-N: ≥50 дБ на 300–1875 МГц и 1935–3000 МГц.
- Вносимые потери ФП-1880/1930-N в полосе — ≤5,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-1880/1930-N — 50 Вт (непрерывная); для нескольких несущих считают сумму.
- Под разъёмы ФП-1880/1930-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-1880/1930-N: −20 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-1880/1930-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФП-1880/1930-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-1880/1930-N: 1880–1930 МГц.
Сколько теряет сигнал в ФП-1880/1930-N?
Вносимые потери ФП-1880/1930-N в полосе пропускания — ≤5,5 дБ.
Какие разъёмы у ФП-1880/1930-N?
N; другие исполнения — уточняйте при заказе.
