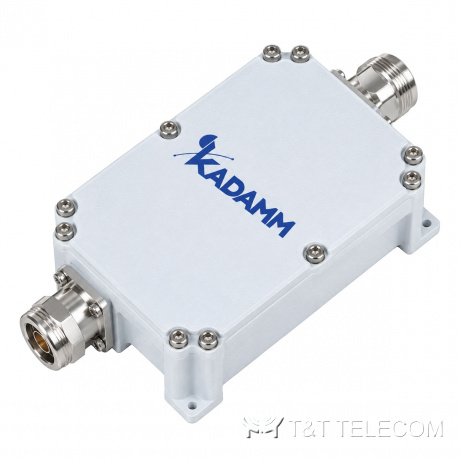

Полосовой фильтр KADAMM ФП-1800У — 1710–1735 и 1805–1830 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

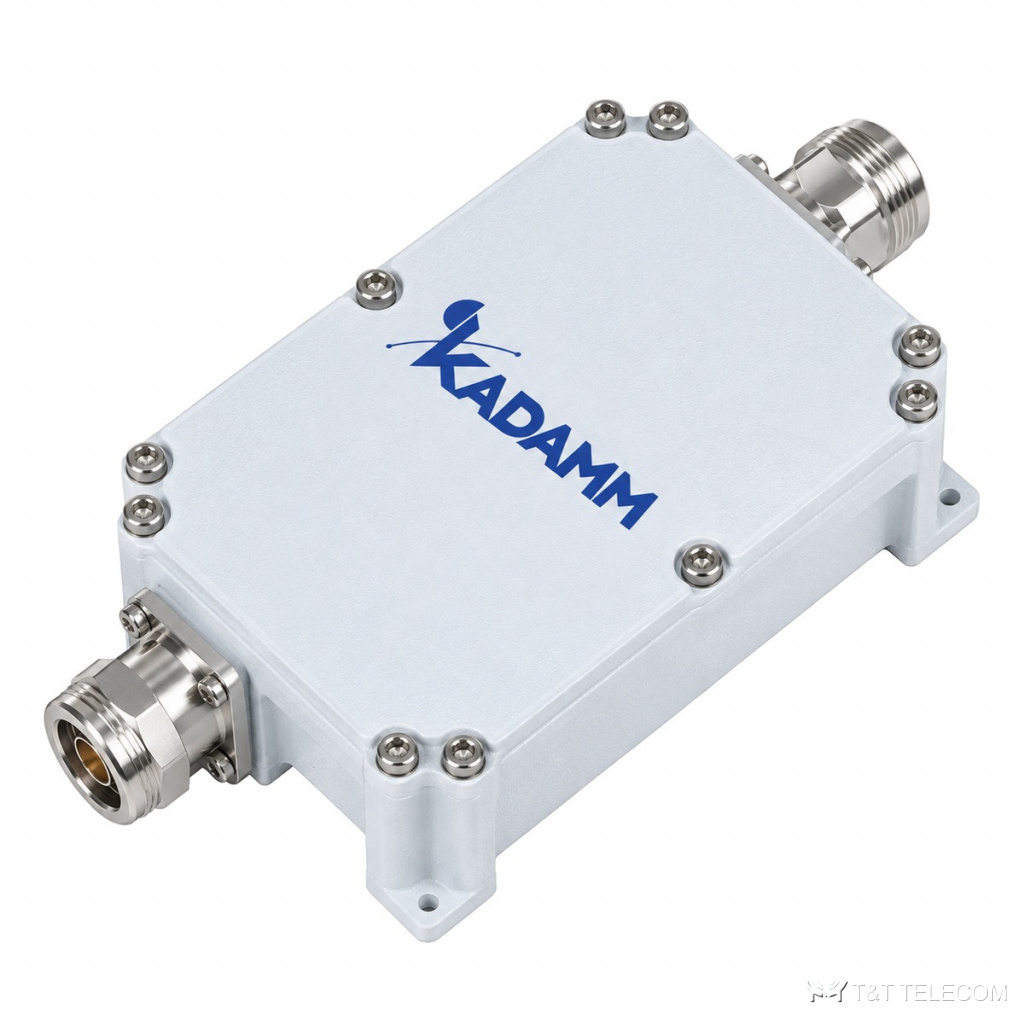

KADAMM ФП-1800У: полосовой фильтр для полос 1710–1735 / 1805–1830 МГц. ФП-1800У пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-1800У: потери ≤1,2 дБ; развязка ≥45 дБ 1790–1795, ≥50 дБ 1880–1920; PIM3 ≤−160; мощность до 200 Вт средняя, до 2000 Вт пиковая; IP65.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-1800У ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Наружная установка: исполнение ФП-1800У — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 1710–1735 и 1805–1830 МГц |
| Вносимые потери | ≤1,2 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | ≥45 дБ 1790–1795, ≥50 дБ 1880–1920 |
| PIM3 | ≤−160 |
| Мощность | до 200 Вт средняя, до 2000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | 7-16 female/male |
| Габариты | 158×110×46 мм |
| Масса | 1,5 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | 0…+50 °C |
| Исполнение | IP65 |
| Поставка | серийная |
На что смотреть при выборе
- Полосы ФП-1800У (1710–1735 / 1805–1830 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-1800У — ≥45 дБ 1790–1795, ≥50 дБ 1880–1920: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-1800У в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-1800У — не выше до 200 Вт средняя, до 2000 Вт пиковая.
- В общих трактах операторов важен PIM3 — у ФП-1800У он ≤−160.
- Температура эксплуатации ФП-1800У: 0…+50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-1800У поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-1800У?
Вносимые потери ФП-1800У в полосе пропускания — ≤1,2 дБ.
Куда ставить ФП-1800У — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-1800У: 1710–1735 / 1805–1830 МГц.
