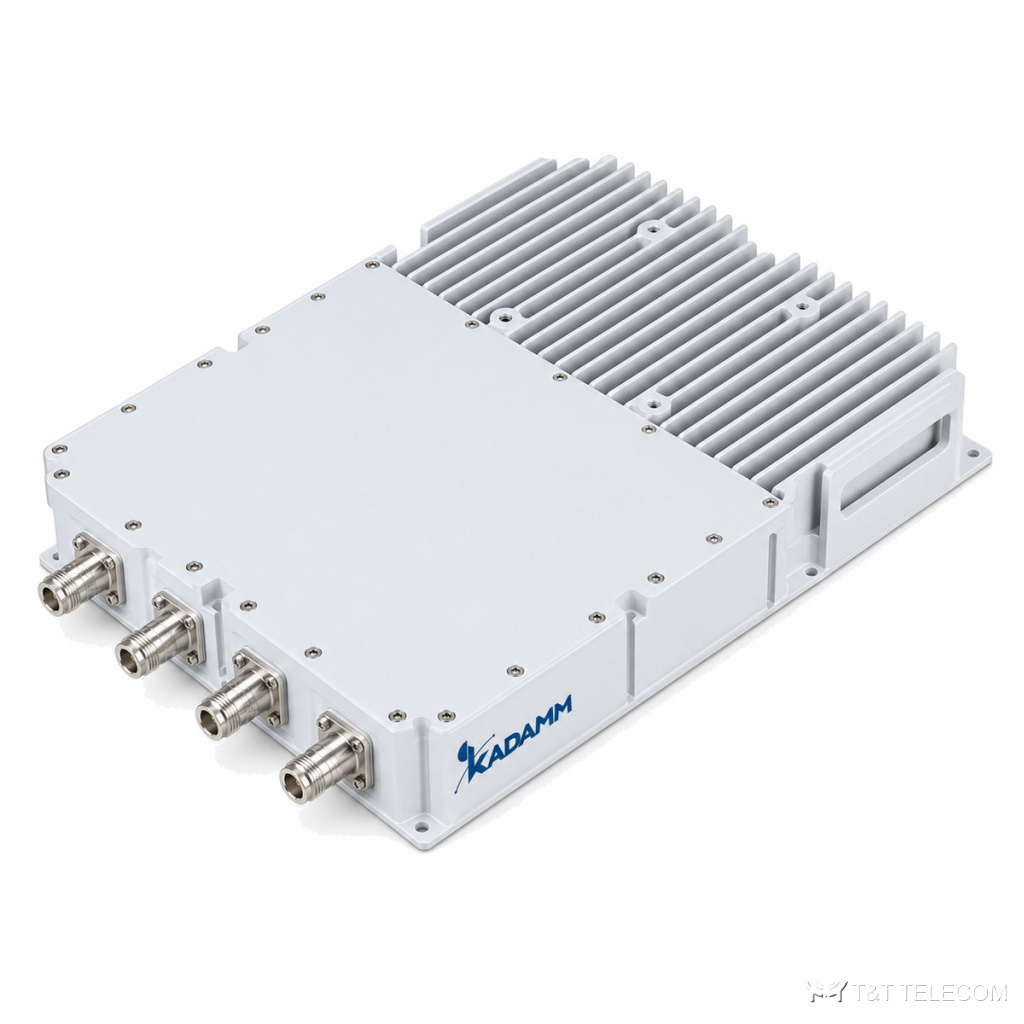

KADAMM ФП-1800-4Т: полосовой фильтр для полос 1710–1785 / 1805–1880 МГц. ФП-1800-4Т пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-1800-4Т: потери RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ; развязка RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ; PIM3 ≤−150 (IM 2×20 Вт); мощность 52 / —; IP65.
Для каких систем подходит
- Базовые станции и ретрансляторы: ФП-1800-4Т ставят на вход приёмника, чтобы убрать помехи соседних операторов.
- Монтаж ФП-1800-4Т на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 1710–1785 / TX 1805–1880 МГц |
| Вносимые потери | RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ |
| Возвратные потери | ≥16 дБ (КСВН ≤1,38) |
| Подавление / изоляция | RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ |
| PIM3 | ≤−150 (IM 2×20 Вт) |
| Мощность | 52 / — |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / P-SMP |
| Габариты | 400×295×66 мм |
| Масса | 9,8 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+90 °C |
| Исполнение | IP65 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Полосы ФП-1800-4Т (1710–1785 / 1805–1880 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-1800-4Т: RX ≥85, TX ≥105 дБ; изоляция ≥86–105 дБ.
- Вносимые потери ФП-1800-4Т в полосе — RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-1800-4Т — 52 / —; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ФП-1800-4Т он ≤−150 (IM 2×20 Вт).
- Температура эксплуатации ФП-1800-4Т: −40…+90 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 — устройства для селекции или подавления сигналов с различными частотами |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-1800-4Т под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-1800-4Т?
Вносимые потери ФП-1800-4Т в полосе пропускания — RX ≤0,8–1,18 / TX ≤1,0–1,5 дБ.
Куда ставить ФП-1800-4Т — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-1800-4Т: 1710–1785 / 1805–1880 МГц.
