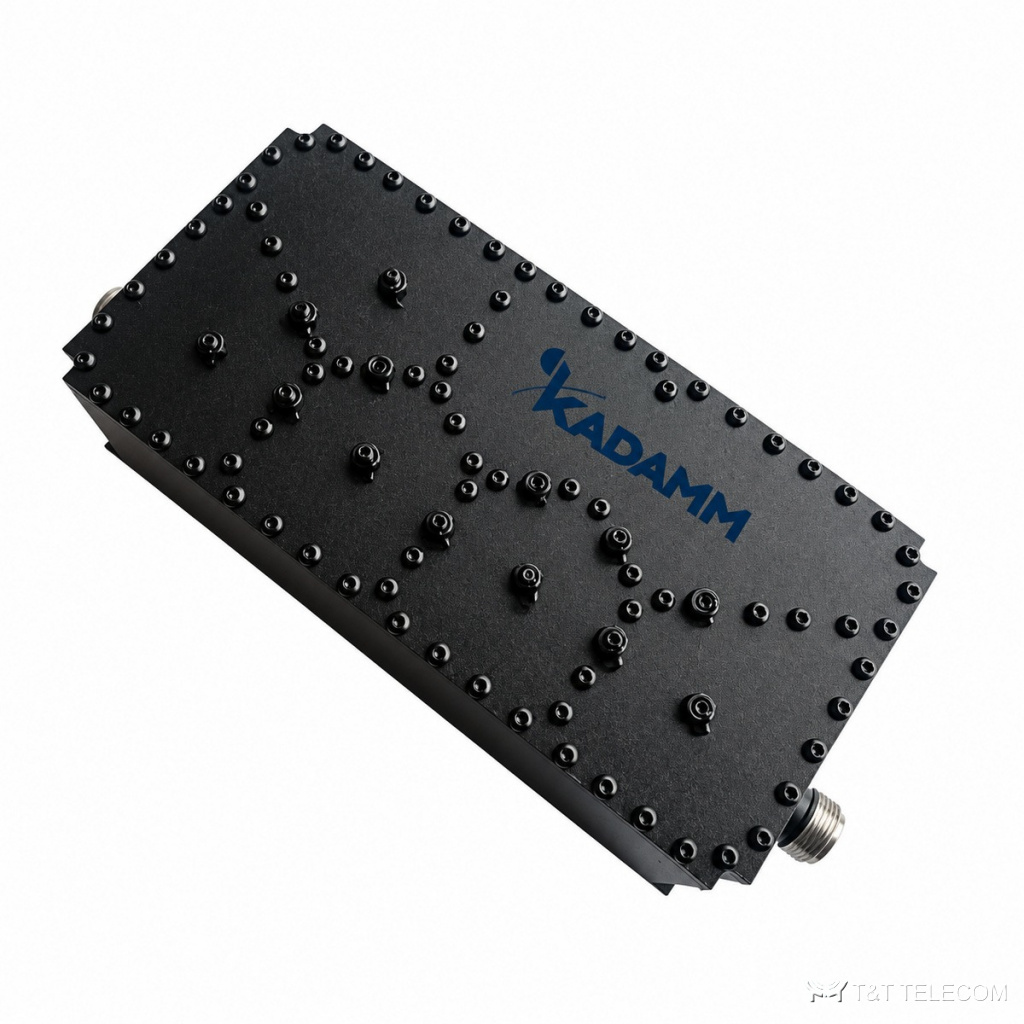

KADAMM ФП-1700/1900-N — полосовой фильтр на 1700–1900 МГц. ФП-1700/1900-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-1700/1900-N коротко: потери ≤1,0 дБ; мощность 50 Вт средняя; разъёмы N.
Для каких систем подходит
- Через ФП-1700/1900-N проходят GSM-1800 и LTE-1800.
- Совмещённые площадки, где рядом работают несколько систем: ФП-1700/1900-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 1700–1900 МГц |
| Вносимые потери | ≤1,0 дБ |
| Неравномерность в полосе | ≤0,5 дБ |
| КСВН | ≤1,50 |
| Заграждение | ≥50 дБ на 300–1650 МГц и 1950–3800 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +80 °C |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-1700/1900-N | 1700–1900 МГц | ≤1,0 дБ | КСВН ≤1,50 | 50 Вт |
Как подобрать
- Полосы ФП-1700/1900-N (1700–1900 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-1700/1900-N: ≥50 дБ на 300–1650 МГц и 1950–3800 МГц.
- Вносимые потери ФП-1700/1900-N в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-1700/1900-N — не выше 50 Вт средняя.
- Под разъёмы ФП-1700/1900-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-1700/1900-N: −20 … +80 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-1700/1900-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-1700/1900-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-1700/1900-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-1700/1900-N: 1700–1900 МГц.
Сколько теряет сигнал в ФП-1700/1900-N?
Вносимые потери ФП-1700/1900-N в полосе пропускания — ≤1,0 дБ.
