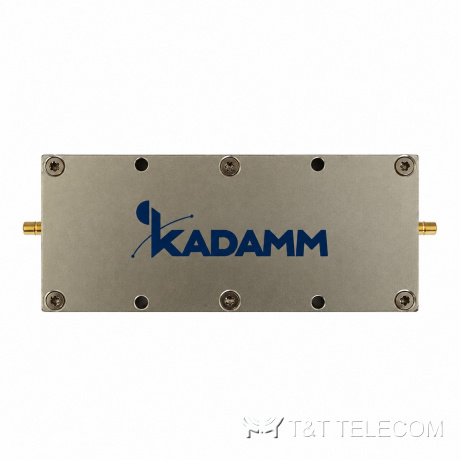

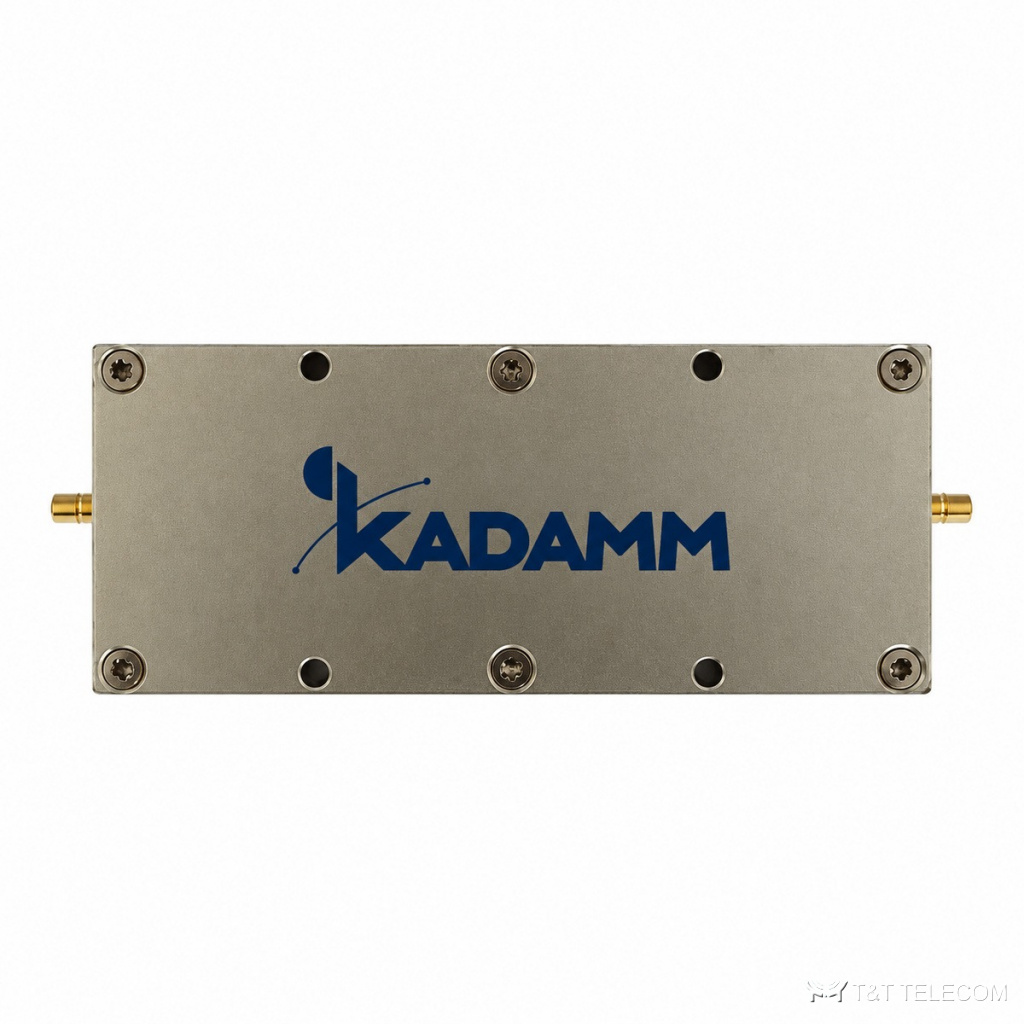

Полосовой фильтр KADAMM ФП-153/162-SMA — 153–162 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-153/162-SMA — полосовой фильтр на 153–162 МГц. ФП-153/162-SMA пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-153/162-SMA коротко: потери ≤1,5 дБ; мощность 50 Вт средняя; разъёмы SMA.
Область применения
- Базовые станции и ретрансляторы: ФП-153/162-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 153–162 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Заграждение | ≥30 дБ при отстройке ±25 МГц от центральной частоты |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +55 °C |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-153/162-SMA | 153–162 МГц | ≤1,5 дБ | возвратные потери ≥15 дБ | 50 Вт |
Как подобрать
- Полосы ФП-153/162-SMA (153–162 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-153/162-SMA — ≥30 дБ при отстройке ±25 МГц от центральной частоты: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-153/162-SMA в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-153/162-SMA — не выше 50 Вт средняя.
- Разъёмы ФП-153/162-SMA — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-153/162-SMA: −20 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-153/162-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-153/162-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-153/162-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-153/162-SMA: 153–162 МГц.
Сколько теряет сигнал в ФП-153/162-SMA?
Вносимые потери ФП-153/162-SMA в полосе пропускания — ≤1,5 дБ.
