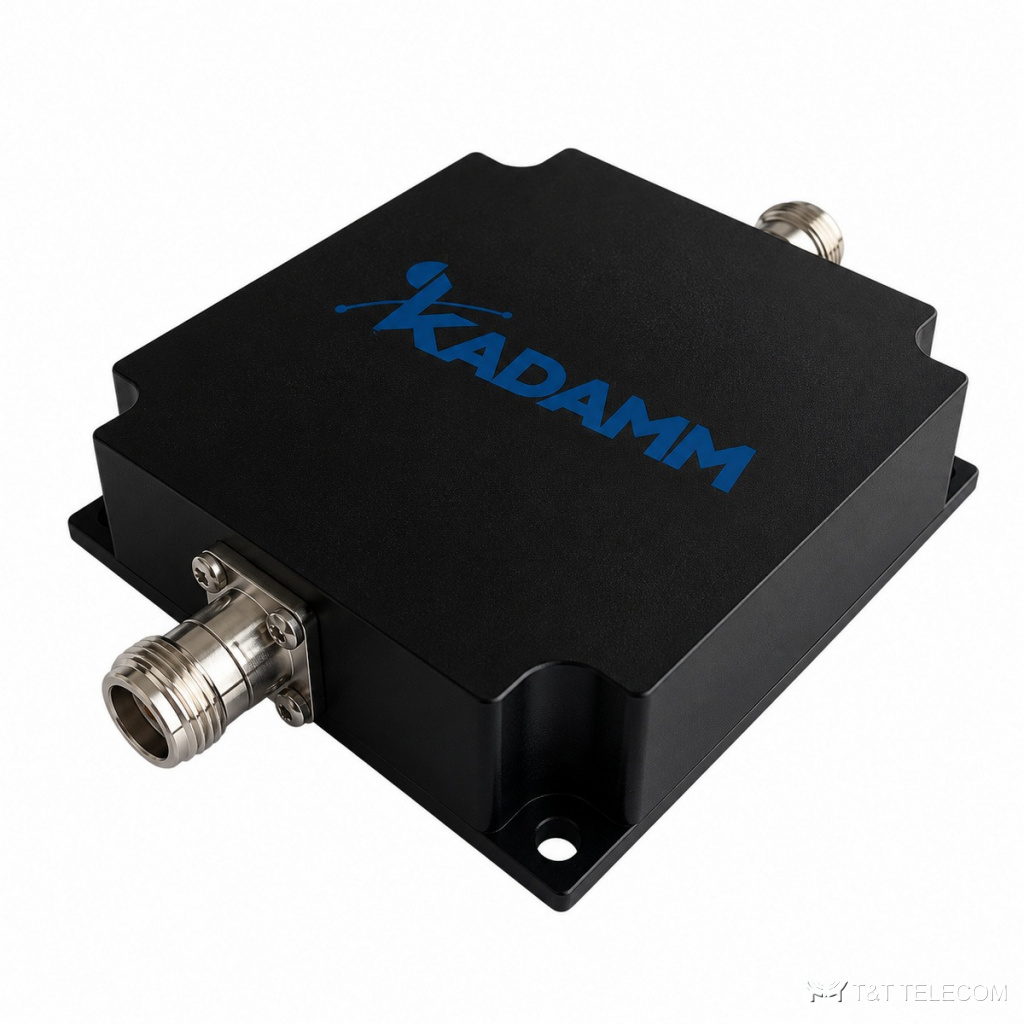

KADAMM ФП-151/162-N: полосовой фильтр для полос 151–162 МГц. Полосовая характеристика ФП-151/162-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-151/162-N: потери ≤2,5 дБ; мощность 30 Вт (непрерывная); разъёмы N; IP60, для помещений.
Для каких систем подходит
- Совмещённые площадки, где рядом работают несколько систем: ФП-151/162-N ограничивает полосу тракта.
- Наружная установка: исполнение ФП-151/162-N — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 151–162 МГц |
| Вносимые потери | ≤2,5 дБ |
| Возвратные потери | ≥20 дБ |
| Заграждение | ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц |
| Мощность | 30 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-151/162-N | 151–162 МГц | ≤2,5 дБ | возвратные потери ≥20 дБ | 30 Вт |
Подбор под проект
- Полосы ФП-151/162-N (151–162 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-151/162-N — ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-151/162-N в полосе — ≤2,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-151/162-N — 30 Вт (непрерывная); для нескольких несущих считают сумму.
- Под разъёмы ФП-151/162-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФП-151/162-N: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-151/162-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФП-151/162-N?
Вносимые потери ФП-151/162-N в полосе пропускания — ≤2,5 дБ.
Какие разъёмы у ФП-151/162-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-151/162-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-151/162-N: 151–162 МГц.
