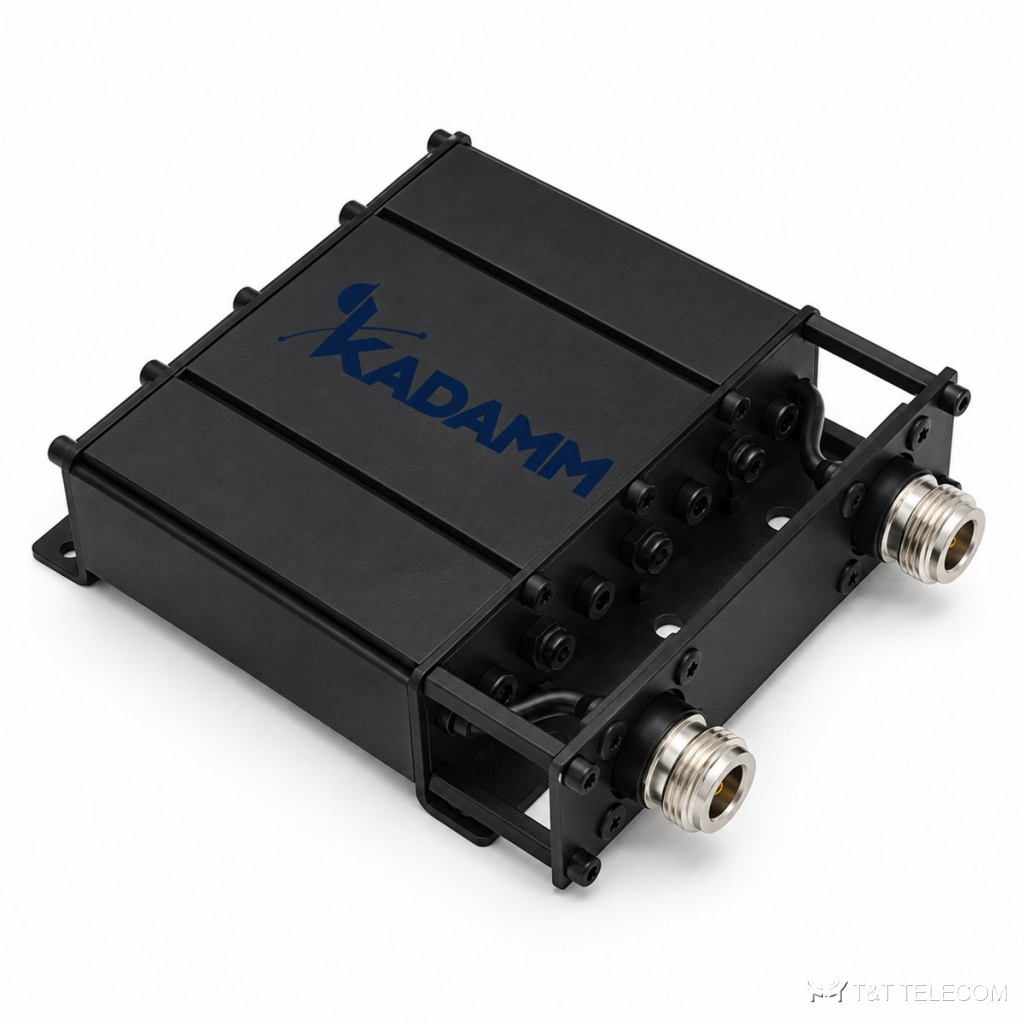

KADAMM ФП-136/180-2-N — полосовой фильтр на 136–180 МГц. Полосовая характеристика ФП-136/180-2-N отсекает соседние диапазоны, поэтому его ставят там, где рядом работают другие операторы и системы. Основное по ФП-136/180-2-N: потери ≤1,5 дБ; мощность 25 Вт (опционально до 50 Вт); разъёмы N.
Для каких систем подходит
- Через ФП-136/180-2-N проходят УКВ-радиосвязь 136–174 МГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-136/180-2-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 136–180 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥35 дБ при отстройке ±5 МГц |
| Мощность | 25 Вт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | ±1 МГц, настраивается в диапазоне 136–180 МГц |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 102×98×32 мм |
| Масса | 0,5 кг |
Состав серии
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/180-2-N | 136–180 МГц | ≤1,5 дБ | КСВН ≤1,30 | 25 Вт |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ФП-136/180-2-N: 136–180 МГц.
- Избирательность ФП-136/180-2-N: ≥35 дБ при отстройке ±5 МГц.
- Вносимые потери ФП-136/180-2-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-136/180-2-N — 25 Вт (опционально до 50 Вт); для нескольких несущих считают сумму.
- Разъёмы ФП-136/180-2-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-136/180-2-N: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-136/180-2-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ФП-136/180-2-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/180-2-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/180-2-N: 136–180 МГц.
Сколько теряет сигнал в ФП-136/180-2-N?
Вносимые потери ФП-136/180-2-N в полосе пропускания — ≤1,5 дБ.
