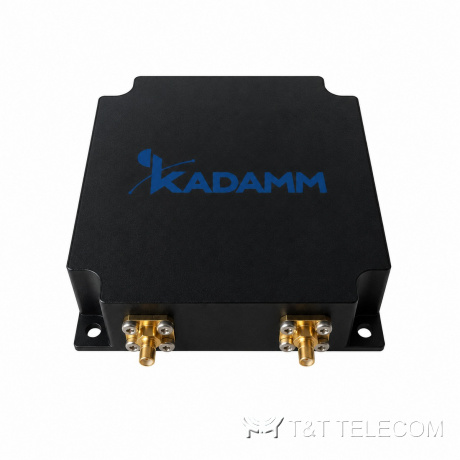

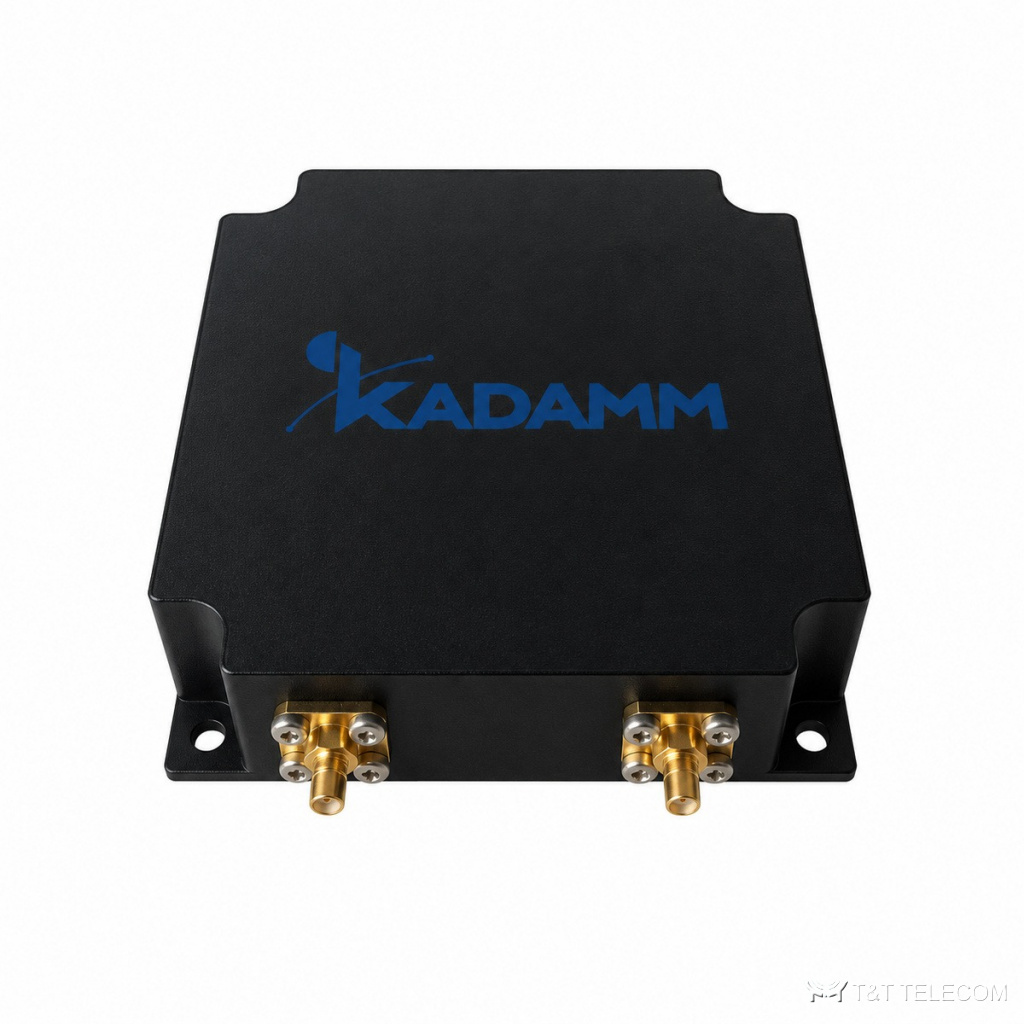

Полосовой фильтр KADAMM ФП-136/174-SMA — 136–174 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФП-136/174-SMA — полосовой фильтр на 136–174 МГц. ФП-136/174-SMA пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Параметры ФП-136/174-SMA коротко: потери ≤2,9 дБ; мощность 10 Вт средняя; разъёмы SMA.
Область применения
- Полосы ФП-136/174-SMA охватывают УКВ-радиосвязь 136–174 МГц.
- Базовые станции и ретрансляторы: ФП-136/174-SMA ставят на вход приёмника, чтобы убрать помехи соседних операторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 136–174 МГц |
| Вносимые потери | ≤2,9 дБ |
| Возвратные потери | ≥17 дБ |
| Заграждение | ≥35 дБ на DC–131 МГц и 183–1000 МГц |
| Мощность | 10 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +55 °C |
| Масса | 0,5 кг |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/174-SMA | 136–174 МГц | ≤2,9 дБ | возвратные потери ≥17 дБ | 10 Вт |
Подбор под проект
- Полосы ФП-136/174-SMA (136–174 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-136/174-SMA: ≥35 дБ на DC–131 МГц и 183–1000 МГц.
- Вносимые потери ФП-136/174-SMA в полосе — ≤2,9 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-136/174-SMA — 10 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФП-136/174-SMA (SMA) готовят джамперы того же типа.
- Температура эксплуатации ФП-136/174-SMA: −20 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФП-136/174-SMA по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-136/174-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/174-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/174-SMA: 136–174 МГц.
Сколько теряет сигнал в ФП-136/174-SMA?
Вносимые потери ФП-136/174-SMA в полосе пропускания — ≤2,9 дБ.
