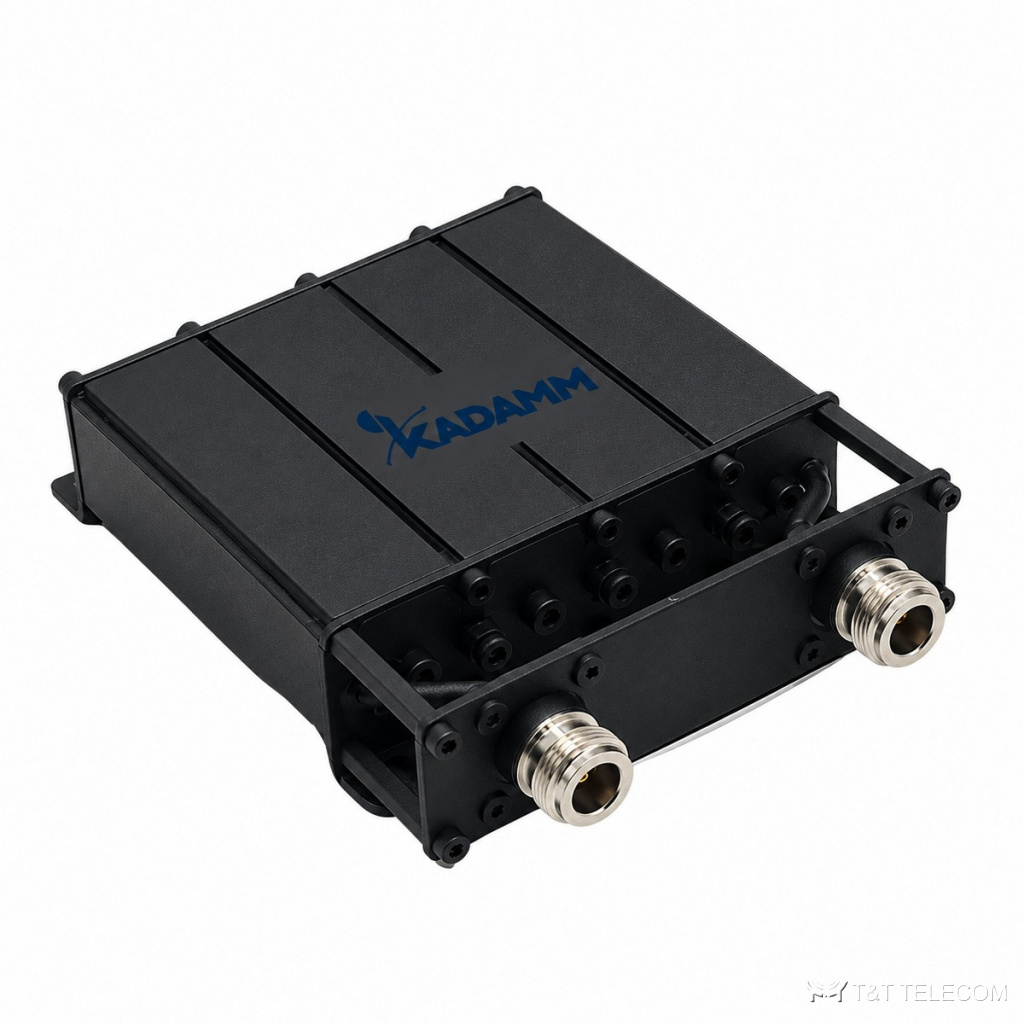

KADAMM ФП-136/174-N — полосовой фильтр на 136–174 МГц. ФП-136/174-N пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Основное по ФП-136/174-N: потери ≤2,0 дБ; мощность 30 Вт (максимальная); разъёмы N.
Область применения
- Через ФП-136/174-N проходят УКВ-радиосвязь 136–174 МГц.
- Совмещённые площадки, где рядом работают несколько систем: ФП-136/174-N ограничивает полосу тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 136–174 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,35 |
| Заграждение | ≥30 дБ вне полосы настройки |
| Мощность | 30 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Перестройка | в диапазоне 136–174 МГц, полоса пропускания 0,8–2,0 МГц |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/174-N | 136–174 МГц | ≤2,0 дБ | КСВН ≤1,35 | 30 Вт |
Как подобрать
- Полосы ФП-136/174-N (136–174 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФП-136/174-N: ≥30 дБ вне полосы настройки.
- Вносимые потери ФП-136/174-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФП-136/174-N — не выше 30 Вт (максимальная).
- Разъёмы ФП-136/174-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-136/174-N: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФП-136/174-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ФП-136/174-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/174-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/174-N: 136–174 МГц.
Сколько теряет сигнал в ФП-136/174-N?
Вносимые потери ФП-136/174-N в полосе пропускания — ≤2,0 дБ.
