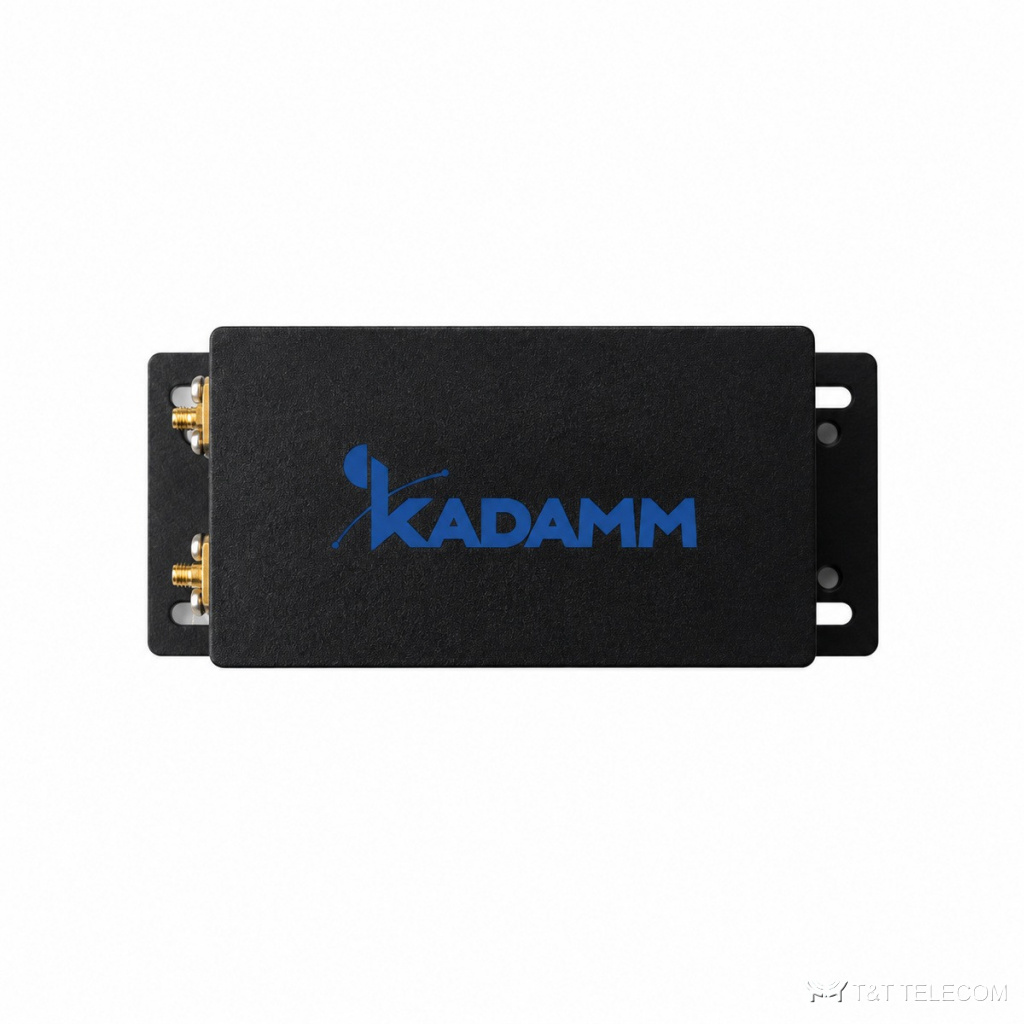

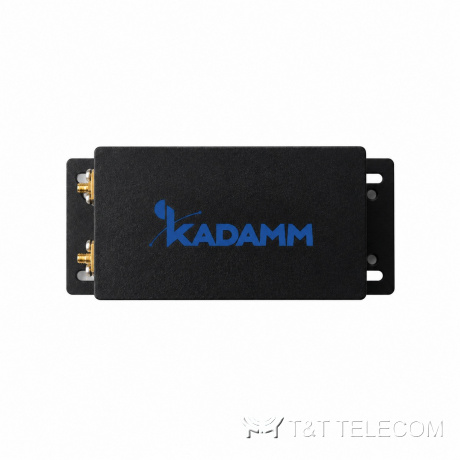

KADAMM ФП-136/164-SMA — полосовой фильтр на 136–164 МГц. ФП-136/164-SMA пропускает только рабочую полосу и подавляет сигналы за её пределами — защищает приёмник от помех соседних систем. Ключевые данные ФП-136/164-SMA: потери ≤2,6 дБ; мощность 20 Вт (максимальная входная); разъёмы SMA.
Где применяют
- Подавление побочных излучений передатчика: ФП-136/164-SMA на выходе усилителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 136–164 МГц |
| Вносимые потери | ≤2,6 дБ |
| Неравномерность в полосе | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Заграждение | ≥40 дБ на 50–131 МГц и 169–350 МГц |
| Мощность | 20 Вт (максимальная входная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C |
| Масса | 0,28 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФП-136/164-SMA | 136–164 МГц | ≤2,6 дБ | возвратные потери ≥15 дБ | 20 Вт |
Подбор под проект
- Полосы ФП-136/164-SMA (136–164 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФП-136/164-SMA — ≥40 дБ на 50–131 МГц и 169–350 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФП-136/164-SMA в полосе — ≤2,6 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФП-136/164-SMA — 20 Вт (максимальная входная); для нескольких несущих считают сумму.
- Разъёмы ФП-136/164-SMA — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФП-136/164-SMA: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр полосовой коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФП-136/164-SMA под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФП-136/164-SMA?
Sma; другие исполнения — уточняйте при заказе.
Куда ставить ФП-136/164-SMA — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФП-136/164-SMA: 136–164 МГц.
Сколько теряет сигнал в ФП-136/164-SMA?
Вносимые потери ФП-136/164-SMA в полосе пропускания — ≤2,6 дБ.
