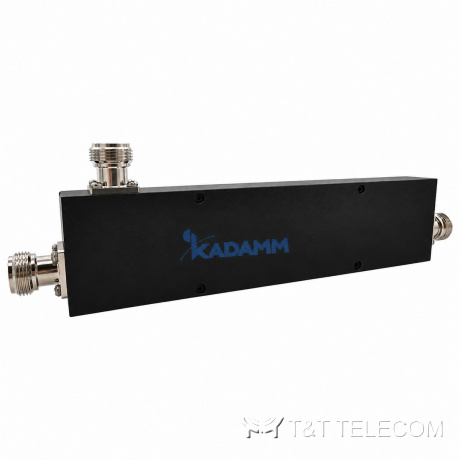

Направленный ответвитель KADAMM НО-88/108-N — 6–30 дБ, 88–108 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

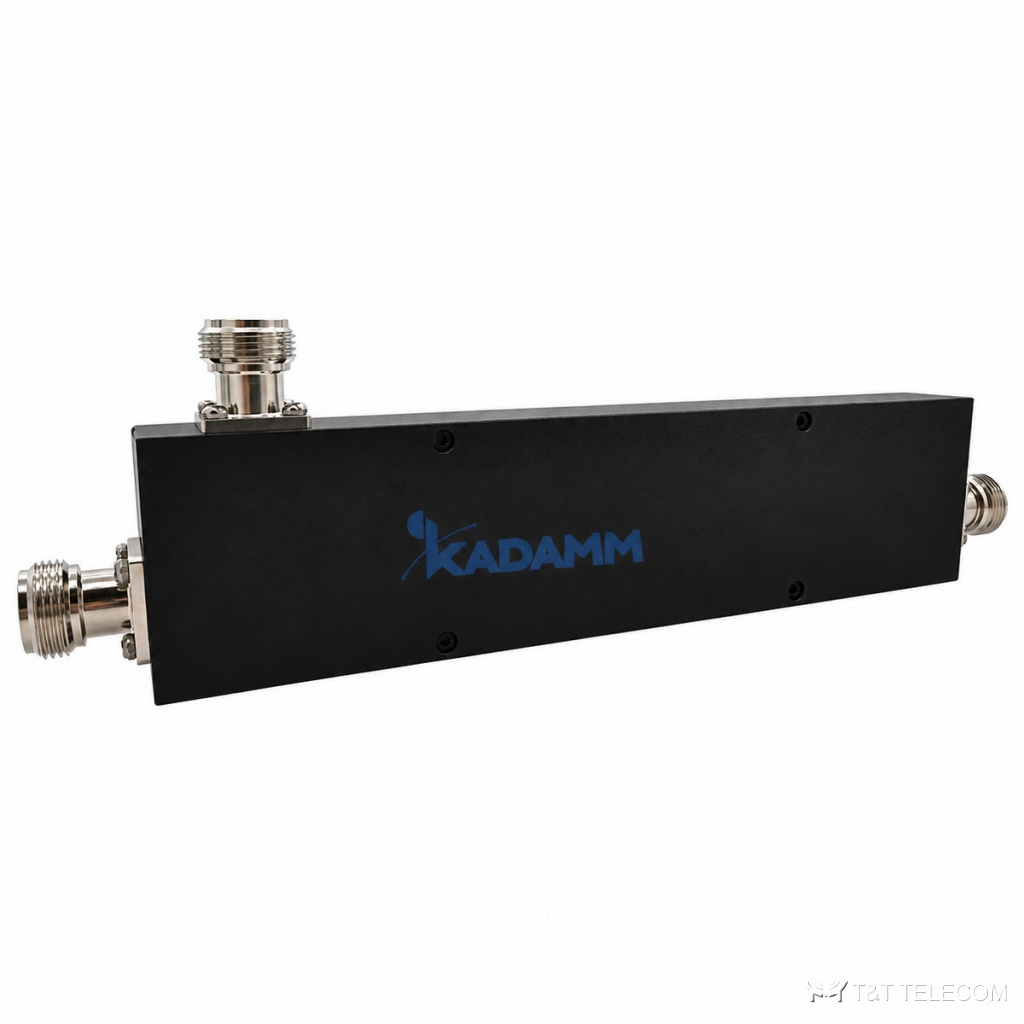

KADAMM НО-88/108-N — направленный ответвитель на 88–108 МГц, ответвление 6–30 дБ (по исполнению). НО-88/108-N ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Параметры НО-88/108-N коротко: развязка ≥20 дБ; мощность 200 Вт средняя; разъёмы N.
Где применяют
- Полосы НО-88/108-N охватывают УКВ ЧМ-вещание 88–108 МГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-88/108-N и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-88/108-N подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±0,5 дБ |
| Развязка | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Исполнения и артикулы для заказа
| Артикул | Ослабление | Допуск | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|
| KADAMM НО-6-88/108-N | 6 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-10-88/108-N | 10 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-15-88/108-N | 15 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-20-88/108-N | 20 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-30-88/108-N | 30 дБ | ±0,5 дБ | ≥20 дБ | ≤1,30 | 200 Вт |
На что смотреть при выборе
- Переходное ослабление НО-88/108-N — 6–30 дБ (по исполнению); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Мощность на входах НО-88/108-N — не выше 200 Вт средняя.
- Разъёмы НО-88/108-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-88/108-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM НО-88/108-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НО-88/108-N?
N; другие исполнения — уточняйте при заказе.
Чем НО-88/108-N отличается от делителя мощности?
Делитель делит мощность поровну, а НО-88/108-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-88/108-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
