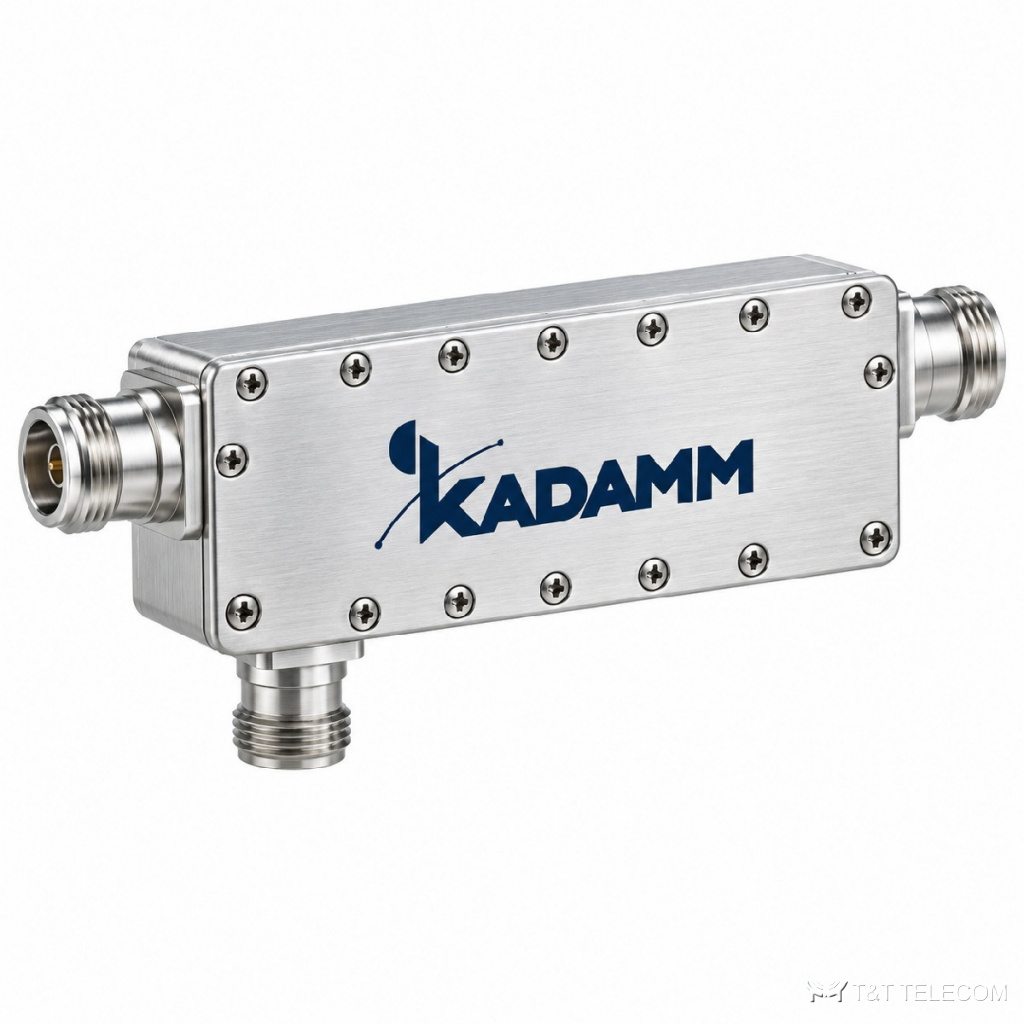

KADAMM НО-7-690/3800-43: направленный ответвитель, полоса 690–3800 МГц, ответвление 7±0,8 дБ. НО-7-690/3800-43 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Ключевые данные НО-7-690/3800-43: потери ≤1,47 дБ; развязка ≥25 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт (опционально до 500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Диапазоны НО-7-690/3800-43 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-7-690/3800-43 забирает часть мощности, остальное идёт дальше.
- Контроль работы передатчика через отвод НО-7-690/3800-43 без разрыва тракта.
- Монтаж НО-7-690/3800-43 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 7±0,8 дБ |
| Вносимые потери | ≤1,47 дБ |
| Развязка | ≥25 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
На что смотреть при выборе
- Переходное ослабление НО-7-690/3800-43 — 7±0,8 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль НО-7-690/3800-43 вносит ≤1,47 дБ — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-7-690/3800-43 — 300 Вт (опционально до 500 Вт); для нескольких несущих считают сумму.
- Интермодуляция НО-7-690/3800-43: PIM3 ≤−155 дБн при 2×43 дБм.
- Под разъёмы НО-7-690/3800-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-7-690/3800-43: −30 … +65 °C.
Поставка и документы
Поставляем KADAMM НО-7-690/3800-43 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-7-690/3800-43 в обратную сторону?
Порты НО-7-690/3800-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-7-690/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-7-690/3800-43 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-7-690/3800-43 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
