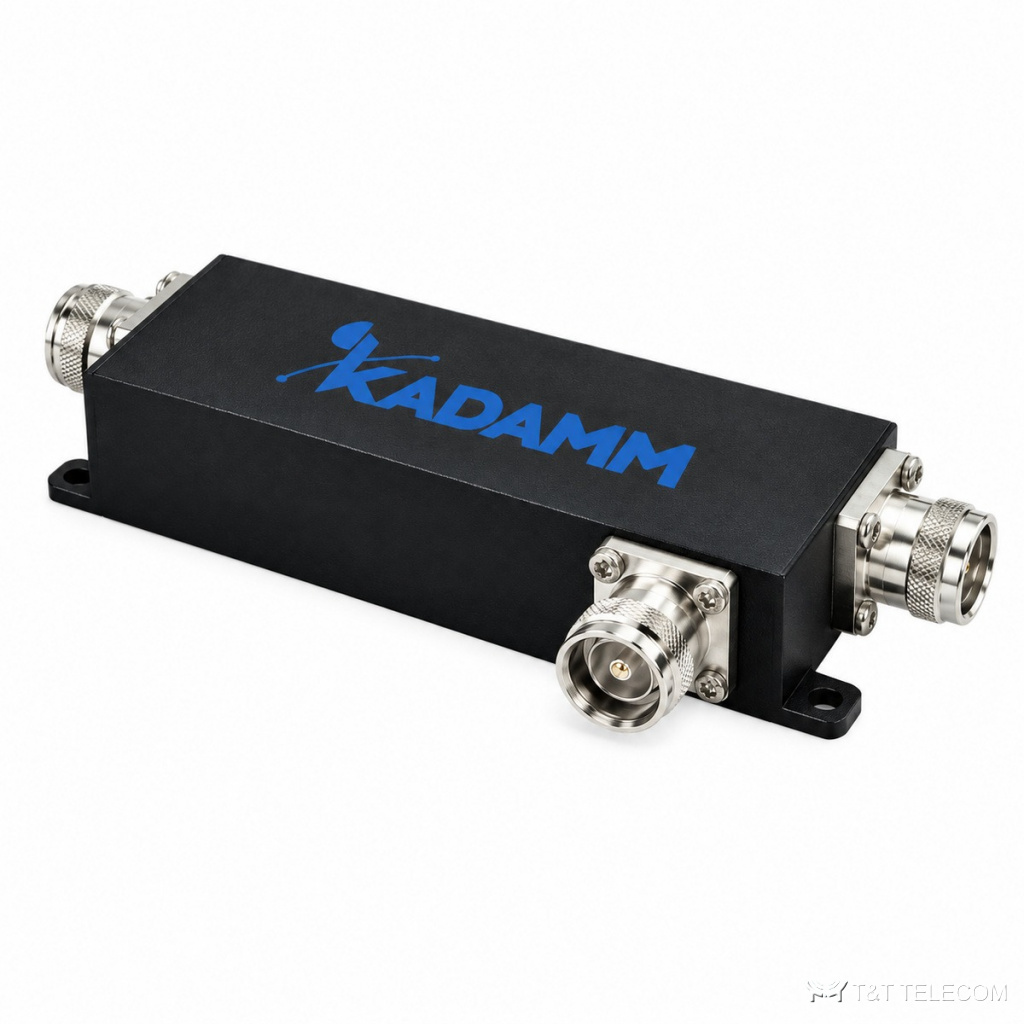

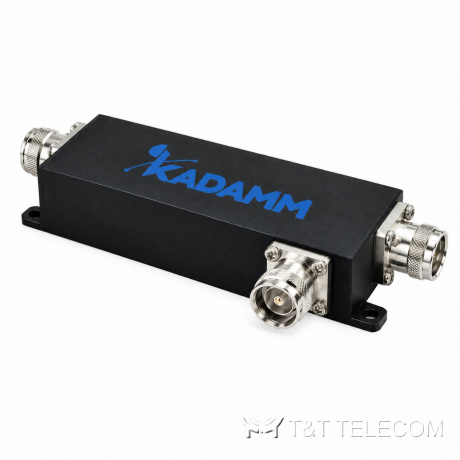

Направленный ответвитель KADAMM НО-7-575/3800 — 575–3800 МГц, ответвление 7 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-7-575/3800: направленный ответвитель, полоса 575–3800 МГц, ответвление 7±1,0 дБ. НО-7-575/3800 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Основное по НО-7-575/3800: потери 1,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Через НО-7-575/3800 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: НО-7-575/3800 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Мониторинг и измерения: отвод НО-7-575/3800 подключают к анализатору или датчику мощности.
- Наружная установка: исполнение НО-7-575/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 575–3800 МГц |
| Переходное ослабление | 7±1,0 дБ |
| Вносимые потери | 1,3 дБ |
| Направленность | 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 136×50×26 мм |
Как подобрать
- Переходное ослабление НО-7-575/3800 — 7±1,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-7-575/3800 — 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-7-575/3800 — 1,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах НО-7-575/3800 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у НО-7-575/3800 он ≤−155 дБн.
- Под разъёмы НО-7-575/3800 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-7-575/3800: −35 … +85 °C.
Поставка и документы
Подберём KADAMM НО-7-575/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НО-7-575/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-7-575/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-7-575/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-7-575/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
