Направленный ответвитель KADAMM НО-698/2700-N-DC — 5–30 дБ, 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

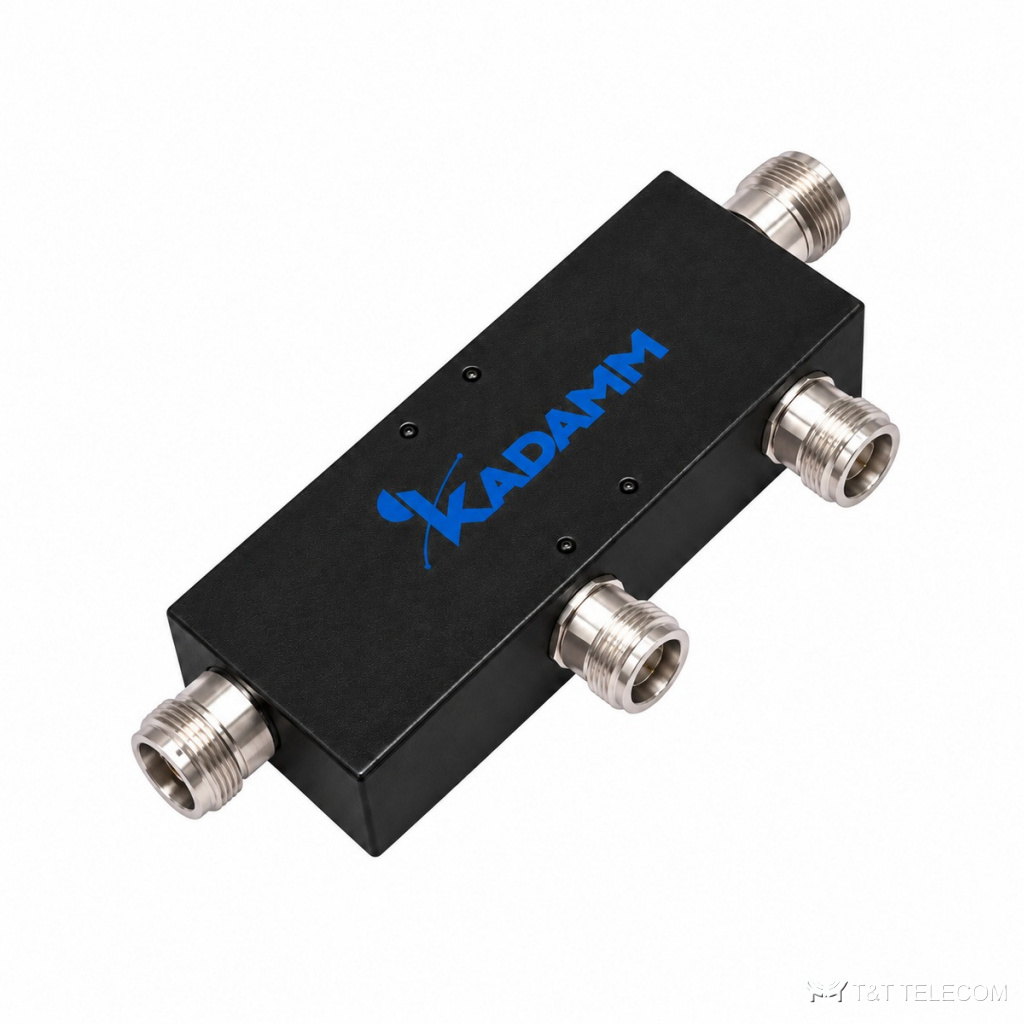

KADAMM НО-698/2700-N-DC — направленный ответвитель для частот 698–2700 МГц, ответвление 5–30 дБ (по исполнению). Направленность НО-698/2700-N-DC отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Параметры НО-698/2700-N-DC коротко: потери не более 0,3–2,6 дБ (по исполнению); мощность 200 Вт средняя на порт; разъёмы N.
Для каких систем подходит
- Диапазоны НО-698/2700-N-DC подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-698/2700-N-DC и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-698/2700-N-DC подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Переходное ослабление | 5–30 дБ (по исполнению) |
| Допуск ответвления | ±1,0–2,0 дБ (по исполнению) |
| Вносимые потери | не более 0,3–2,6 дБ (по исполнению) |
| Направленность | ≥15 дБ |
| КСВН | ≤1,45 |
| Мощность | 200 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Проход постоянного тока | по всем портам, номинальное напряжение ≥36 В, ток до 2 А, падение напряжения ≤0,1 В при 24 В, пробивное напряжение ≥250 В |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 0,25 кг |
Исполнения и артикулы для заказа
| Артикул | Ослабление | Допуск | Потери | КСВН | Мощность |
|---|---|---|---|---|---|
| KADAMM НО-5-698/2700-N-DC | 5 дБ | ±1,0 дБ | ≤2,6 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-6-698/2700-N-DC | 6 дБ | ±1,0 дБ | ≤2,06 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-7-698/2700-N-DC | 7 дБ | ±1,0 дБ | ≤1,6 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-8-698/2700-N-DC | 8 дБ | ±1,2 дБ | ≤1,4 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-10-698/2700-N-DC | 10 дБ | ±1,2 дБ | ≤1,2 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-15-698/2700-N-DC | 15 дБ | ±1,2 дБ | ≤0,74 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-20-698/2700-N-DC | 20 дБ | ±1,2 дБ | ≤0,6 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-25-698/2700-N-DC | 25 дБ | ±1,5 дБ | ≤0,4 дБ | ≤1,45 | 200 Вт |
| KADAMM НО-30-698/2700-N-DC | 30 дБ | ±2,0 дБ | ≤0,3 дБ | ≤1,45 | 200 Вт |
Подбор под проект
- Переходное ослабление НО-698/2700-N-DC — 5–30 дБ (по исполнению); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-698/2700-N-DC — ≥15 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-698/2700-N-DC вносит не более 0,3–2,6 дБ (по исполнению) — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-698/2700-N-DC — 200 Вт средняя на порт; для нескольких несущих считают сумму.
- Разъёмы НО-698/2700-N-DC — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-698/2700-N-DC: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НО-698/2700-N-DC по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-698/2700-N-DC в обратную сторону?
Порты НО-698/2700-N-DC не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-698/2700-N-DC?
N; другие исполнения — уточняйте при заказе.
Чем НО-698/2700-N-DC отличается от делителя мощности?
Делитель делит мощность поровну, а НО-698/2700-N-DC отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
