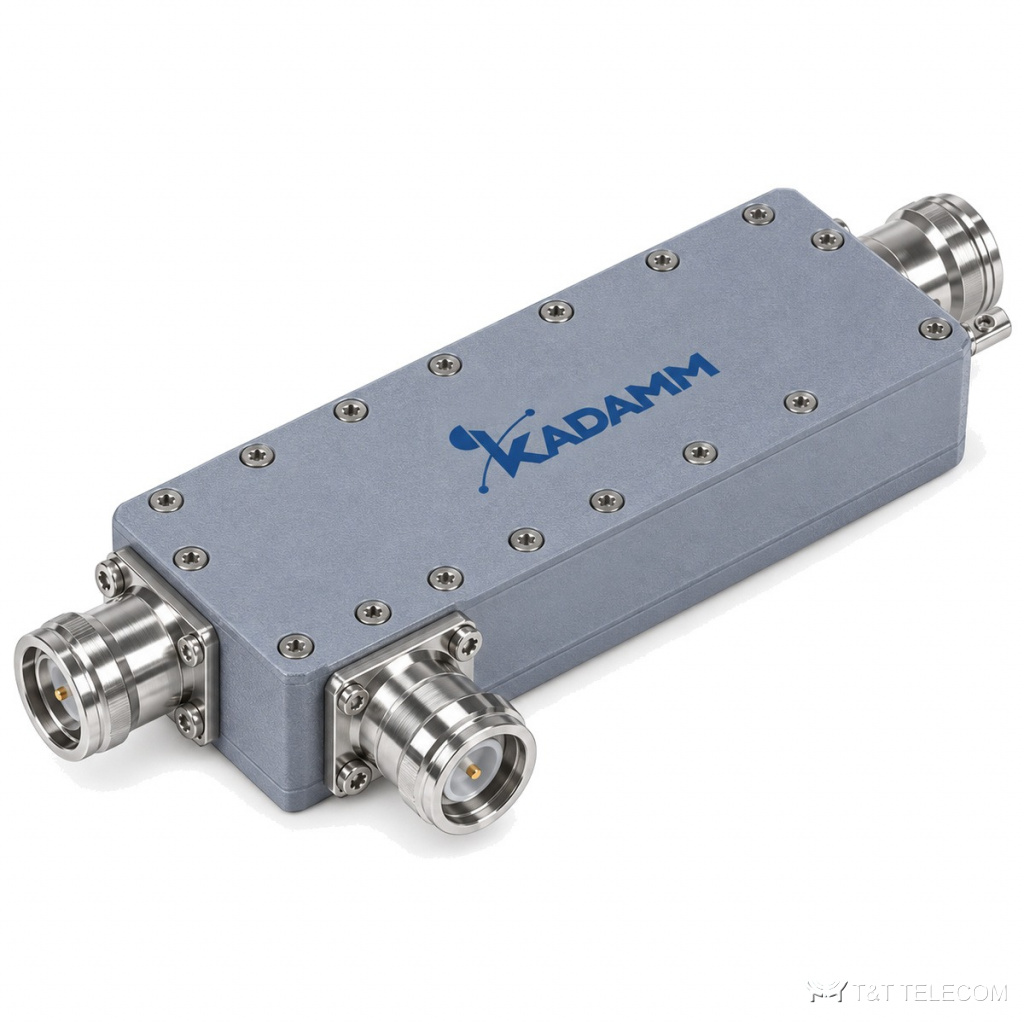

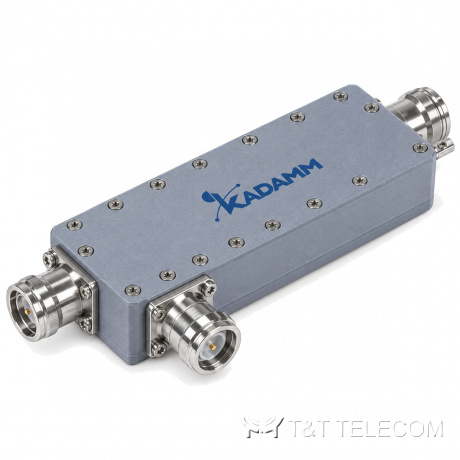

KADAMM НО-617/5925: направленный ответвитель, полоса 617–5925 МГц, ответвление 5–30 дБ (по таблице). Через отвод НО-617/5925 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Ключевые данные НО-617/5925: потери менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); PIM3 ≤−160 дБн; разъёмы N и 4.3-10; IP67.
Область применения
- Диапазоны НО-617/5925 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: НО-617/5925 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Контроль работы передатчика через отвод НО-617/5925 без разрыва тракта.
- Наружная установка: исполнение НО-617/5925 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–5925 МГц |
| Переходное ослабление | 5–30 дБ (по таблице) |
| Вносимые потери | менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) |
| Направленность | ≥18 дБ (617–3800), ≥16 дБ (3800–5925) |
| Допуск связи | ±1,2–1,7 дБ (698–5600), ±1,5–2,2 дБ (края диапазона) |
| Возвратные потери | ≥19 дБ (617–3800), ≥17 дБ (3800–5925) |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Габариты | 127×40×27 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP67 |
Артикулы серии
| Артикул | Связь | На отводе | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|
| KADAMM НО-5-617/5925-43 | 5 дБ | 32% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-5-617/5925-N | 5 дБ | 32% | розетка N | 300 и 800 Вт |
| KADAMM НО-6-617/5925-43 | 6 дБ | 25% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-6-617/5925-N | 6 дБ | 25% | розетка N | 300 и 800 Вт |
| KADAMM НО-7-617/5925-43 | 7 дБ | 20% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-7-617/5925-N | 7 дБ | 20% | розетка N | 300 и 800 Вт |
| KADAMM НО-8-617/5925-43 | 8 дБ | 16% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-8-617/5925-N | 8 дБ | 16% | розетка N | 300 и 800 Вт |
| KADAMM НО-10-617/5925-43 | 10 дБ | 10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-10-617/5925-N | 10 дБ | 10% | розетка N | 300 и 800 Вт |
| KADAMM НО-13-617/5925-43 | 13 дБ | 5.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-13-617/5925-N | 13 дБ | 5.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-15-617/5925-43 | 15 дБ | 3.2% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-15-617/5925-N | 15 дБ | 3.2% | розетка N | 300 и 800 Вт |
| KADAMM НО-20-617/5925-43 | 20 дБ | 1.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-20-617/5925-N | 20 дБ | 1.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-30-617/5925-43 | 30 дБ | 0,10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-30-617/5925-N | 30 дБ | 0,10% | розетка N | 300 и 800 Вт |
На что смотреть при выборе
- Переходное ослабление НО-617/5925 — 5–30 дБ (по таблице); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-617/5925 — ≥18 дБ (617–3800), ≥16 дБ (3800–5925): чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-617/5925 вносит менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) — это закладывают в расчёт для дальних антенн.
- В общих трактах операторов важен PIM3 — у НО-617/5925 он ≤−160 дБн.
- Разъёмы НО-617/5925 — N и 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-617/5925: −35…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM НО-617/5925 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у НО-617/5925?
N и 4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-617/5925 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-617/5925 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-617/5925?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
