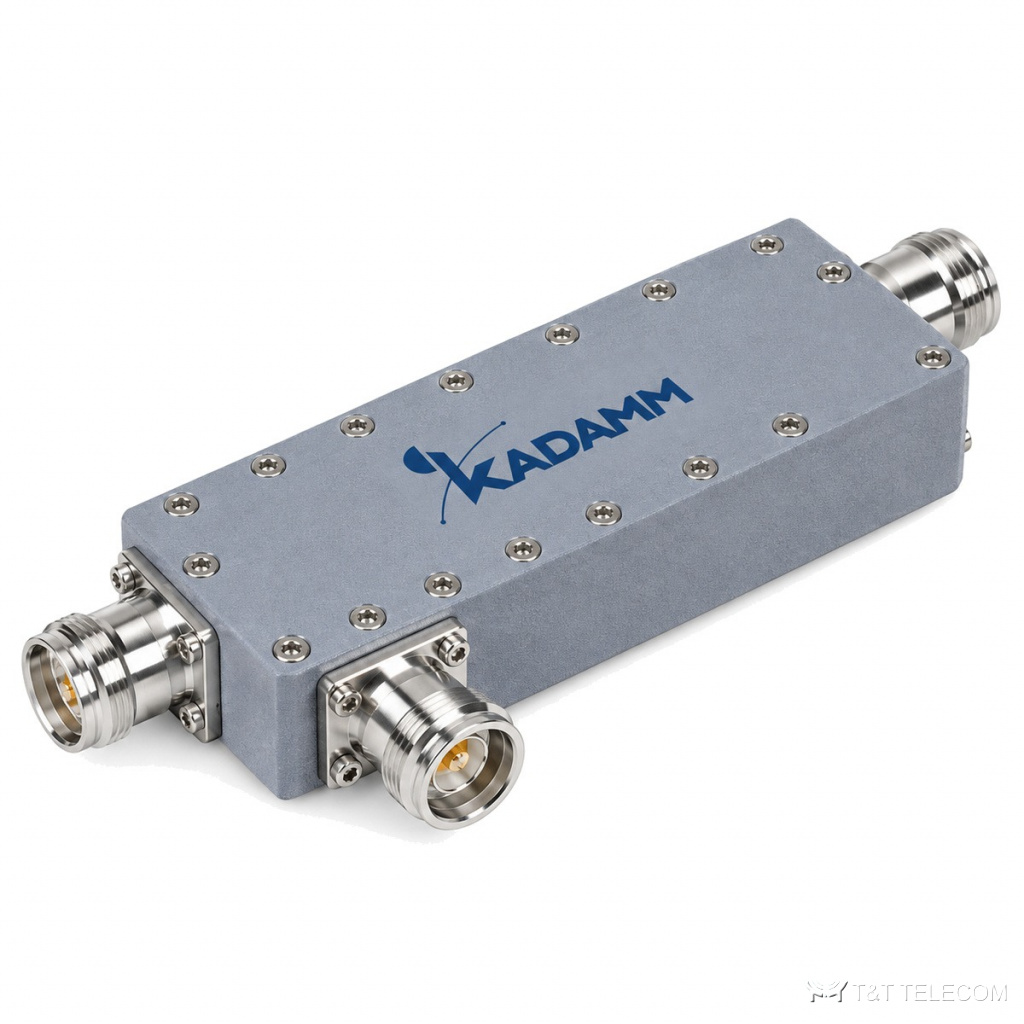

Направленный ответвитель KADAMM НО-617/4200 — 617–4200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-617/4200: направленный ответвитель, полоса 617–4200 МГц, ответвление 5–40 дБ (по таблице). Через отвод НО-617/4200 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-617/4200 коротко: потери ≤2,15 дБ (связь 5 дБ) … ≤0,3 дБ (связь 40 дБ); PIM3 ≤−155 дБн; разъёмы N и 4.3-10; IP65.
Область применения
- Через НО-617/4200 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-617/4200 и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-617/4200 подключают к анализатору или датчику мощности.
- Монтаж НО-617/4200 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–4200 МГц |
| Переходное ослабление | 5–40 дБ (по таблице) |
| Вносимые потери | ≤2,15 дБ (связь 5 дБ) … ≤0,3 дБ (связь 40 дБ) |
| Изоляция | ≥23…≥50 дБ |
| Допуск связи | ±0,8–1,6 дБ |
| Возвратные потери | КСВН ≤1,3 (≥18 дБ) |
| PIM3 | ≤−155 dBc |
| Волновое сопротивление | 50 Ом |
| Габариты | 126,4×45,4×25 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 |
Артикулы серии
| Артикул | Связь | На отводе | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|
| KADAMM НО-5-617/4200-43 | 5 дБ | 32% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-5-617/4200-N | 5 дБ | 32% | розетка N | 300 и 800 Вт |
| KADAMM НО-6-617/4200-43 | 6 дБ | 25% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-6-617/4200-N | 6 дБ | 25% | розетка N | 300 и 800 Вт |
| KADAMM НО-7-617/4200-43 | 7 дБ | 20% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-7-617/4200-N | 7 дБ | 20% | розетка N | 300 и 800 Вт |
| KADAMM НО-8-617/4200-43 | 8 дБ | 16% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-8-617/4200-N | 8 дБ | 16% | розетка N | 300 и 800 Вт |
| KADAMM НО-10-617/4200-43 | 10 дБ | 10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-10-617/4200-N | 10 дБ | 10% | розетка N | 300 и 800 Вт |
| KADAMM НО-13-617/4200-43 | 13 дБ | 5.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-13-617/4200-N | 13 дБ | 5.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-15-617/4200-43 | 15 дБ | 3.2% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-15-617/4200-N | 15 дБ | 3.2% | розетка N | 300 и 800 Вт |
| KADAMM НО-20-617/4200-43 | 20 дБ | 1.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-20-617/4200-N | 20 дБ | 1.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-30-617/4200-43 | 30 дБ | 0,10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-30-617/4200-N | 30 дБ | 0,10% | розетка N | 300 и 800 Вт |
| KADAMM НО-40-617/4200-43 | 40 дБ | 0,01% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-40-617/4200-N | 40 дБ | 0,01% | розетка N | 300 и 800 Вт |
Подбор под проект
- Переходное ослабление НО-617/4200 — 5–40 дБ (по таблице); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль НО-617/4200 вносит ≤2,15 дБ (связь 5 дБ) … ≤0,3 дБ (связь 40 дБ) — это закладывают в расчёт для дальних антенн.
- Интермодуляция НО-617/4200: PIM3 ≤−155 дБн.
- Разъёмы НО-617/4200 — N и 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-617/4200: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM НО-617/4200 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у НО-617/4200?
N и 4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-617/4200 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-617/4200 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-617/4200?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
