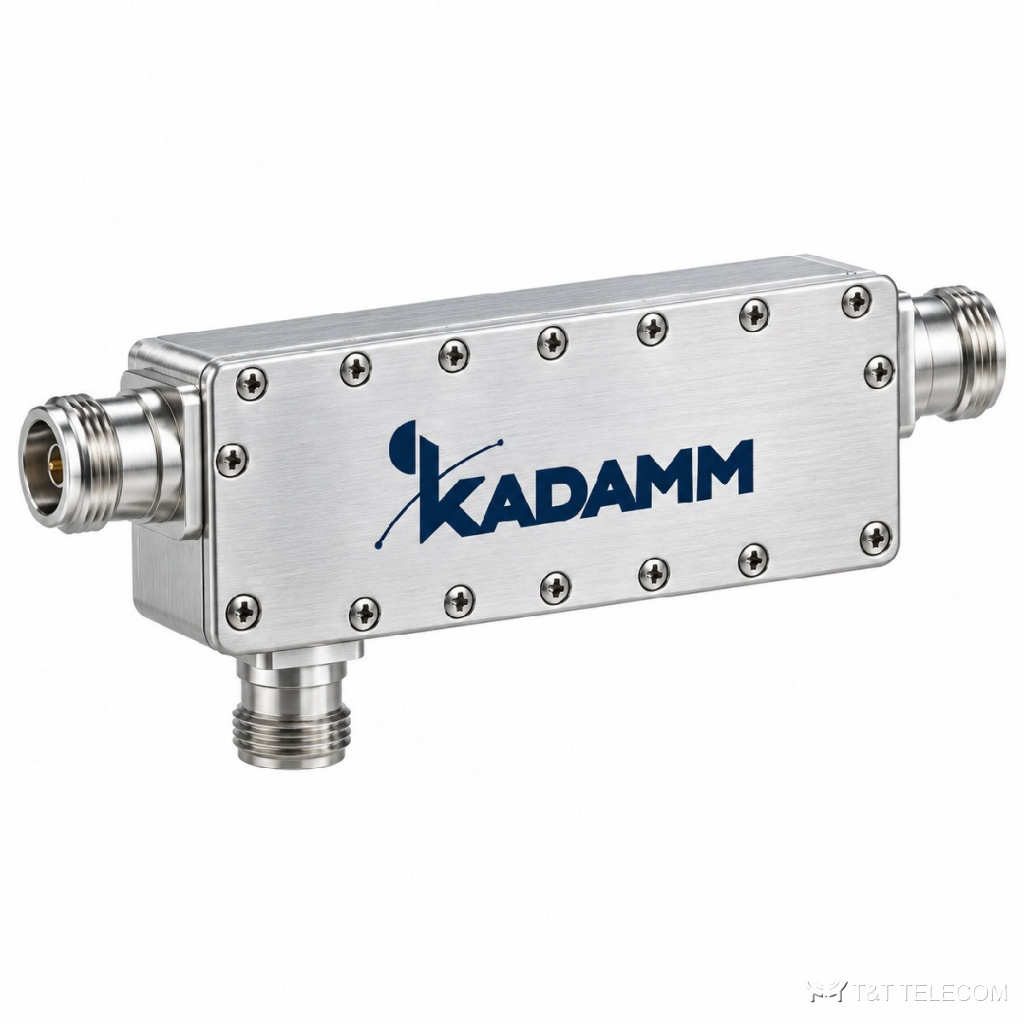

Направленный ответвитель KADAMM НО-6-690/3800-43 — 690–3800 МГц, ответвление 6 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-6-690/3800-43 — направленный ответвитель на 690–3800 МГц, ответвление 6±0,8 дБ. Через отвод НО-6-690/3800-43 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Ключевые данные НО-6-690/3800-43: потери ≤1,76 дБ; развязка ≥24 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт (опционально до 500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Через НО-6-690/3800-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: НО-6-690/3800-43 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Мониторинг и измерения: отвод НО-6-690/3800-43 подключают к анализатору или датчику мощности.
- Монтаж НО-6-690/3800-43 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 6±0,8 дБ |
| Вносимые потери | ≤1,76 дБ |
| Развязка | ≥24 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
На что смотреть при выборе
- Номинал ответвления НО-6-690/3800-43 (6±0,8 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали НО-6-690/3800-43 — ≤1,76 дБ; их учитывают для следующих антенн цепочки.
- Допустимая мощность НО-6-690/3800-43 — 300 Вт (опционально до 500 Вт); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НО-6-690/3800-43 он ≤−155 дБн при 2×43 дБм.
- Под разъёмы НО-6-690/3800-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-6-690/3800-43: −30 … +65 °C.
Поставка и документы
Поставляем KADAMM НО-6-690/3800-43 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-6-690/3800-43 в обратную сторону?
Порты НО-6-690/3800-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-6-690/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-6-690/3800-43 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-6-690/3800-43 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
