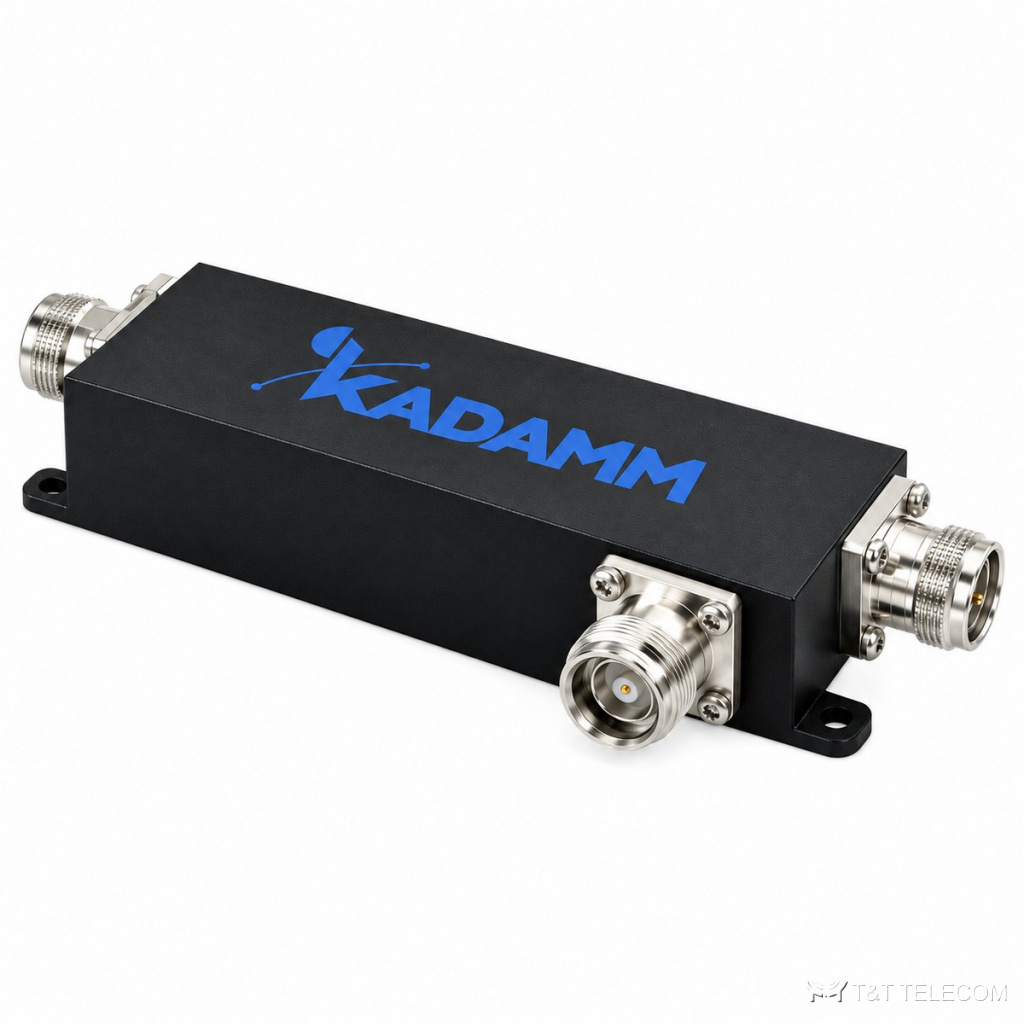

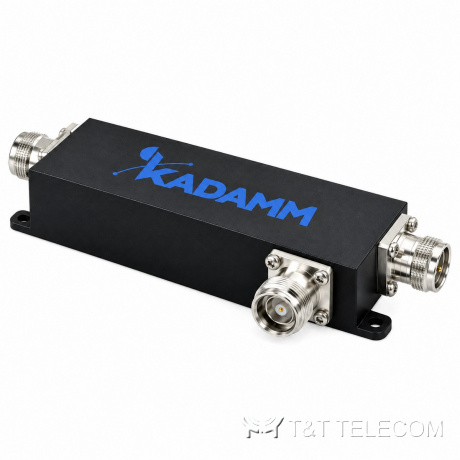

Направленный ответвитель KADAMM НО-6-340/3800 — 340–3800 МГц, ответвление 6 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-6-340/3800 — направленный ответвитель для частот 340–3800 МГц, ответвление 6±1,2 дБ. Через отвод НО-6-340/3800 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-6-340/3800 коротко: потери ≤1,8 дБ; PIM3 ≤−160 дБн; мощность 300 Вт; разъёмы 4.3-10.
Область применения
- Диапазоны НО-6-340/3800 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-6-340/3800 и соседних номиналов выравнивает уровни на антеннах.
- Контроль работы передатчика через отвод НО-6-340/3800 без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Переходное ослабление | 6±1,2 дБ |
| Вносимые потери | ≤1,8 дБ |
| Направленность | 20 / 18 / 17 дБ |
| КСВН | ≤1,25 / ≤1,30 |
| PIM3 | ≤−160 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 173,5×46,5×28 мм |
На что смотреть при выборе
- Номинал ответвления НО-6-340/3800 (6±1,2 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Направленность НО-6-340/3800 — 20 / 18 / 17 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-6-340/3800 — ≤1,8 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах НО-6-340/3800 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у НО-6-340/3800 он ≤−160 дБн.
- Разъёмы НО-6-340/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-6-340/3800: −35 … +85 °C.
Поставка и документы
Подберём KADAMM НО-6-340/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-6-340/3800 в обратную сторону?
Порты НО-6-340/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-6-340/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-6-340/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-6-340/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
