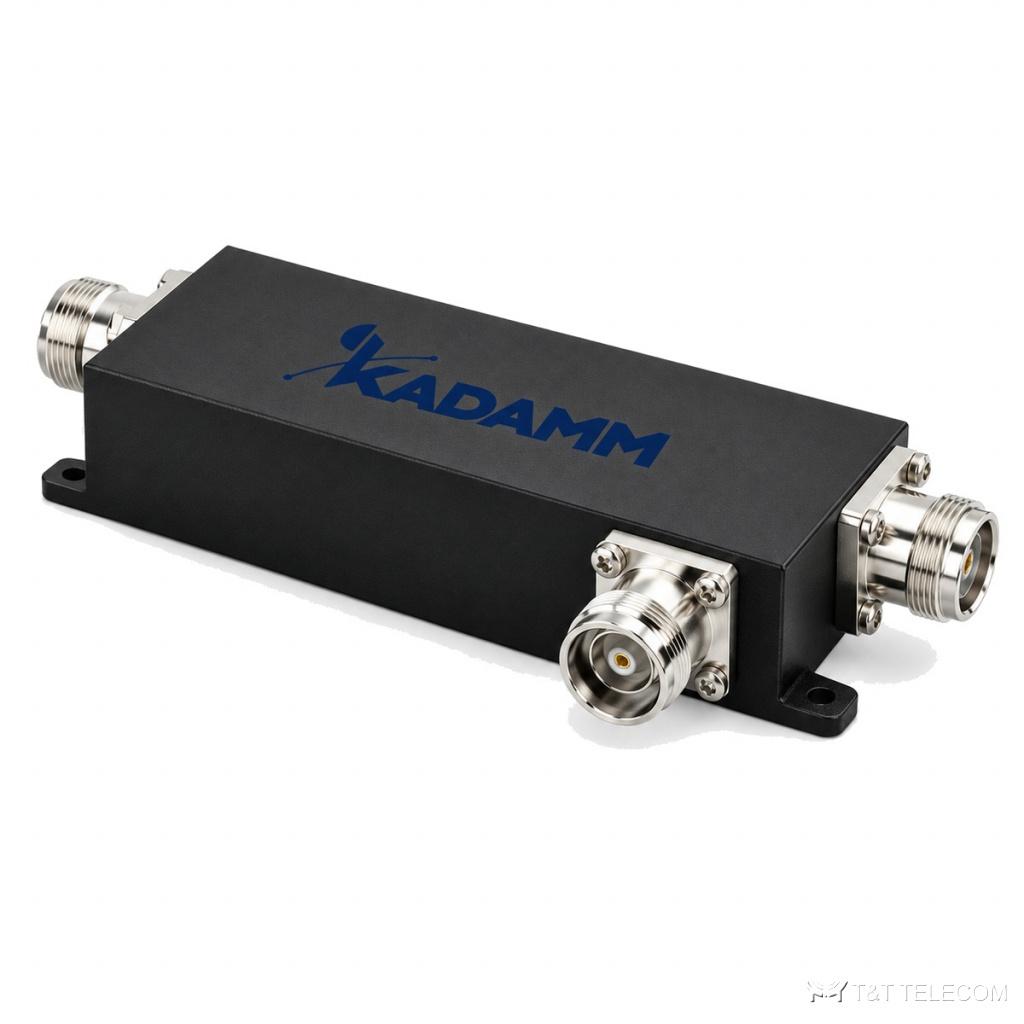

KADAMM НО-575/3800-С: направленный ответвитель, полоса 575–3800 МГц, ответвление 5±1,0 / 6±1,0 / 7±1,0 / 10±1,0 / 13±1,0 / 15±1,0 / 20±1,0 / 30±1,2 дБ. Через отвод НО-575/3800-С берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Ключевые данные НО-575/3800-С: потери 2,3 дБ / 1,8 дБ / 1,3 / 0,8 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Через НО-575/3800-С проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-575/3800-С забирает часть мощности, остальное идёт дальше.
- Контроль работы передатчика через отвод НО-575/3800-С без разрыва тракта.
- Монтаж НО-575/3800-С на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 575–3800 МГц |
| Переходное ослабление | 5±1,0 / 6±1,0 / 7±1,0 / 10±1,0 / 13±1,0 / 15±1,0 / 20±1,0 / 30±1,2 дБ |
| Вносимые потери | 2,3 дБ / 1,8 дБ / 1,3 / 0,8 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ |
| Направленность | 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 136×50×26 мм |
Как подобрать
- Номинал ответвления НО-575/3800-С (5±1,0 / 6±1,0 / 7±1,0 / 10±1,0 / 13±1,0 / 15±1,0 / 20±1,0 / 30±1,2 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Направленность НО-575/3800-С — 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-575/3800-С — 2,3 дБ / 1,8 дБ / 1,3 / 0,8 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах НО-575/3800-С — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у НО-575/3800-С он ≤−155 дБн.
- Разъёмы НО-575/3800-С — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-575/3800-С: −35 … +85 °C.
Поставка и документы
Подберём KADAMM НО-575/3800-С по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем НО-575/3800-С отличается от делителя мощности?
Делитель делит мощность поровну, а НО-575/3800-С отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-575/3800-С?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-575/3800-С в обратную сторону?
Порты НО-575/3800-С не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
