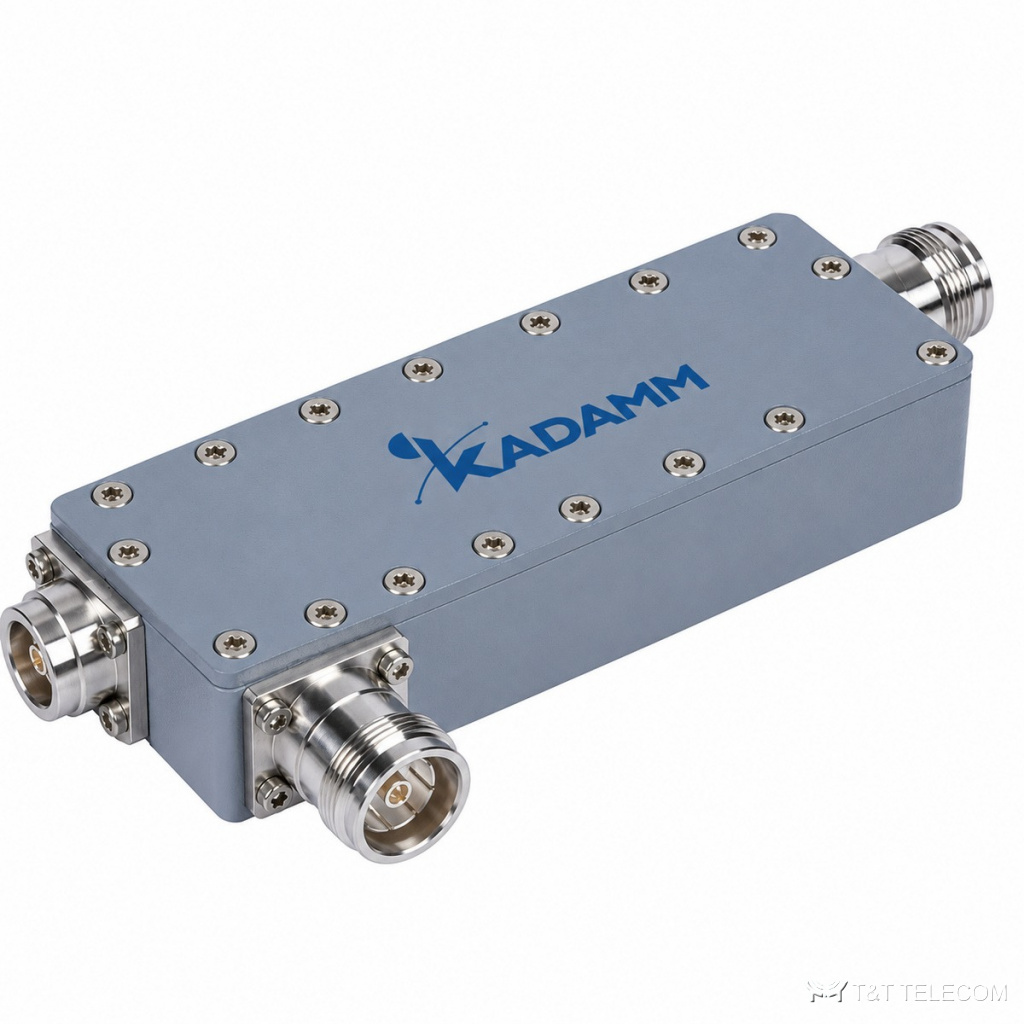

KADAMM НО-550/6000 — направленный ответвитель для частот 550–6000 МГц, ответвление 5–30 дБ (по таблице). Через отвод НО-550/6000 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-550/6000 коротко: потери менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); PIM3 ≤−160 дБн; разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Где применяют
- Полосы НО-550/6000 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-550/6000 забирает часть мощности, остальное идёт дальше.
- Мониторинг и измерения: отвод НО-550/6000 подключают к анализатору или датчику мощности.
- Монтаж НО-550/6000 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–6000 МГц |
| Переходное ослабление | 5–30 дБ (по таблице) |
| Вносимые потери | менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) |
| Изоляция | более 23…более 48 дБ |
| Направленность | ≥18 дБ |
| Допуск связи | ±1,0–1,5 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Габариты | 134,8×61,4×30 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+85 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 |
Артикулы серии
| Артикул | Связь | На отводе | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|
| KADAMM НО-5-550/6000-43 | 5 дБ | 32% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-5-550/6000-716 | 5 дБ | 32% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-5-550/6000-N | 5 дБ | 32% | розетка N | 300 и 800 Вт |
| KADAMM НО-6-550/6000-43 | 6 дБ | 25% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-6-550/6000-716 | 6 дБ | 25% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-6-550/6000-N | 6 дБ | 25% | розетка N | 300 и 800 Вт |
| KADAMM НО-7-550/6000-43 | 7 дБ | 20% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-7-550/6000-716 | 7 дБ | 20% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-7-550/6000-N | 7 дБ | 20% | розетка N | 300 и 800 Вт |
| KADAMM НО-8-550/6000-43 | 8 дБ | 16% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-8-550/6000-716 | 8 дБ | 16% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-8-550/6000-N | 8 дБ | 16% | розетка N | 300 и 800 Вт |
| KADAMM НО-10-550/6000-43 | 10 дБ | 10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-10-550/6000-716 | 10 дБ | 10% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-10-550/6000-N | 10 дБ | 10% | розетка N | 300 и 800 Вт |
| KADAMM НО-13-550/6000-43 | 13 дБ | 5.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-13-550/6000-716 | 13 дБ | 5.0% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-13-550/6000-N | 13 дБ | 5.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-15-550/6000-43 | 15 дБ | 3.2% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-15-550/6000-716 | 15 дБ | 3.2% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-15-550/6000-N | 15 дБ | 3.2% | розетка N | 300 и 800 Вт |
| KADAMM НО-20-550/6000-43 | 20 дБ | 1.0% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-20-550/6000-716 | 20 дБ | 1.0% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-20-550/6000-N | 20 дБ | 1.0% | розетка N | 300 и 800 Вт |
| KADAMM НО-30-550/6000-43 | 30 дБ | 0,10% | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-30-550/6000-716 | 30 дБ | 0,10% | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-30-550/6000-N | 30 дБ | 0,10% | розетка N | 300 и 800 Вт |
На что смотреть при выборе
- Переходное ослабление НО-550/6000 — 5–30 дБ (по таблице); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-550/6000 — ≥18 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-550/6000 — менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); их учитывают для следующих антенн цепочки.
- В общих трактах операторов важен PIM3 — у НО-550/6000 он ≤−160 дБн.
- Под разъёмы НО-550/6000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации НО-550/6000: −35…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM НО-550/6000 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-550/6000?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-550/6000 в обратную сторону?
Порты НО-550/6000 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-550/6000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
