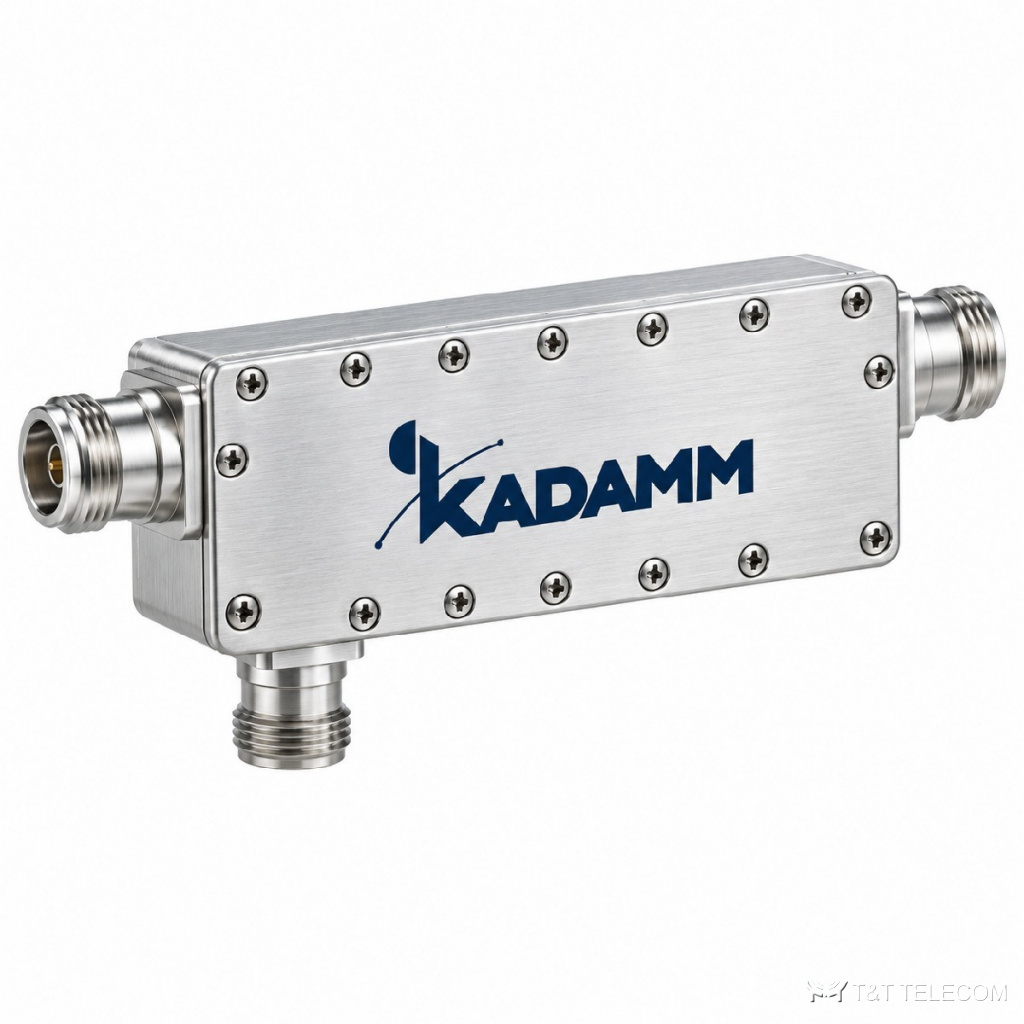

KADAMM НО-5-690/3800-43 — направленный ответвитель на 690–3800 МГц, ответвление 5±0,8 дБ. Направленность НО-5-690/3800-43 отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Параметры НО-5-690/3800-43 коротко: потери ≤2,15 дБ; развязка ≥23 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт (опционально до 500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Через НО-5-690/3800-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-5-690/3800-43 забирает часть мощности, остальное идёт дальше.
- Контроль работы передатчика через отвод НО-5-690/3800-43 без разрыва тракта.
- Наружная установка: исполнение НО-5-690/3800-43 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 5±0,8 дБ |
| Вносимые потери | ≤2,15 дБ |
| Развязка | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
Подбор под проект
- Переходное ослабление НО-5-690/3800-43 — 5±0,8 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Потери в магистрали НО-5-690/3800-43 — ≤2,15 дБ; их учитывают для следующих антенн цепочки.
- Допустимая мощность НО-5-690/3800-43 — 300 Вт (опционально до 500 Вт); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НО-5-690/3800-43 он ≤−155 дБн при 2×43 дБм.
- Разъёмы НО-5-690/3800-43 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-5-690/3800-43: −30 … +65 °C.
Поставка и документы
Подберём KADAMM НО-5-690/3800-43 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-5-690/3800-43?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-5-690/3800-43 в обратную сторону?
Порты НО-5-690/3800-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-5-690/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
