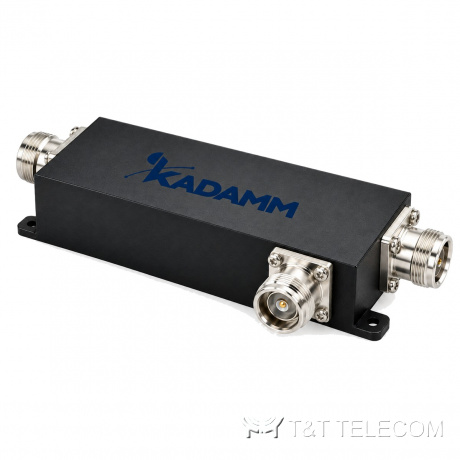

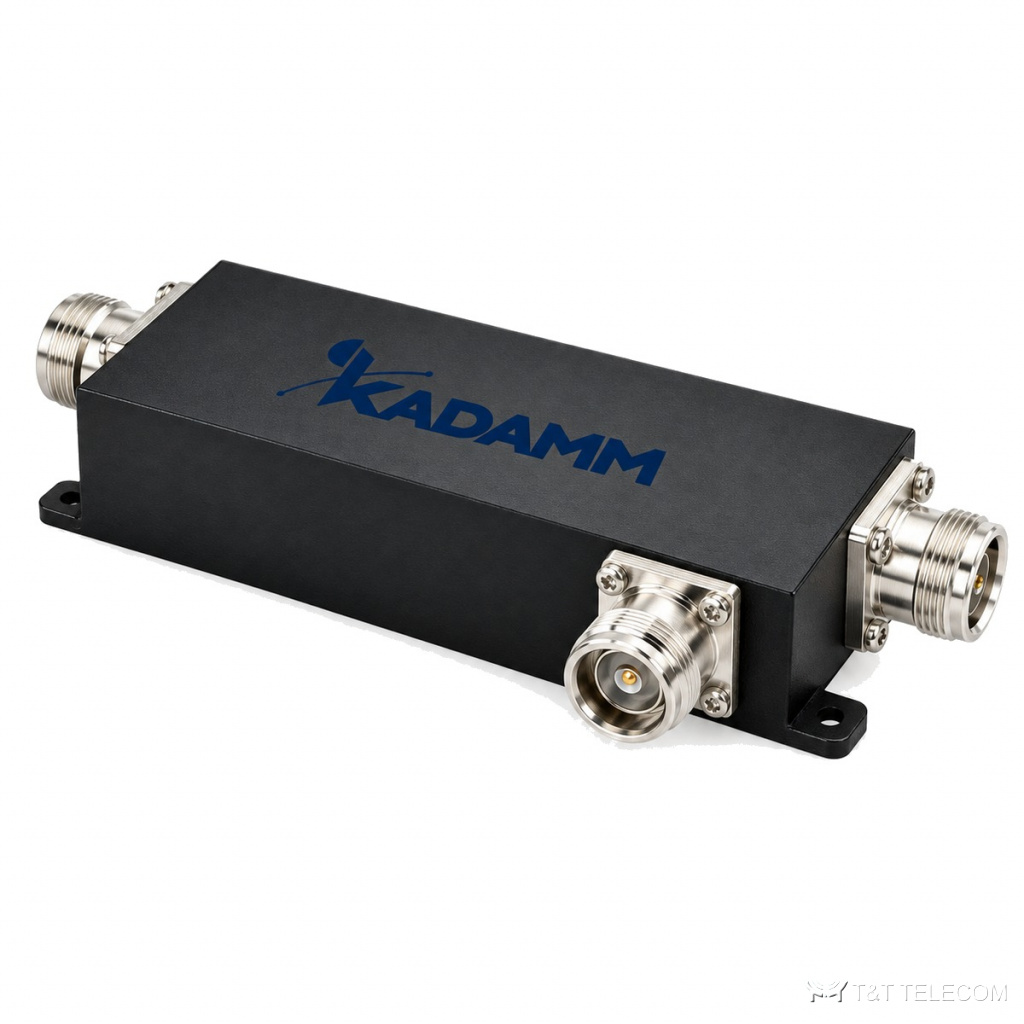

Направленный ответвитель KADAMM НО-5-575/3800 — 575–3800 МГц, ответвление 5 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-5-575/3800 — направленный ответвитель на 575–3800 МГц, ответвление 5±1,0 дБ. НО-5-575/3800 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Параметры НО-5-575/3800 коротко: потери 2,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Диапазоны НО-5-575/3800 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-5-575/3800 забирает часть мощности, остальное идёт дальше.
- Контроль работы передатчика через отвод НО-5-575/3800 без разрыва тракта.
- Наружная установка: исполнение НО-5-575/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 575–3800 МГц |
| Переходное ослабление | 5±1,0 дБ |
| Вносимые потери | 2,3 дБ |
| Направленность | 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 136×50×26 мм |
Как подобрать
- Переходное ослабление НО-5-575/3800 — 5±1,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-5-575/3800 — 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-5-575/3800 — 2,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах НО-5-575/3800 — не выше 300 Вт.
- Интермодуляция НО-5-575/3800: PIM3 ≤−155 дБн.
- Под разъёмы НО-5-575/3800 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-5-575/3800: −35 … +85 °C.
Поставка и документы
Поставляем KADAMM НО-5-575/3800 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем НО-5-575/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-5-575/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-5-575/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-5-575/3800 в обратную сторону?
Порты НО-5-575/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
