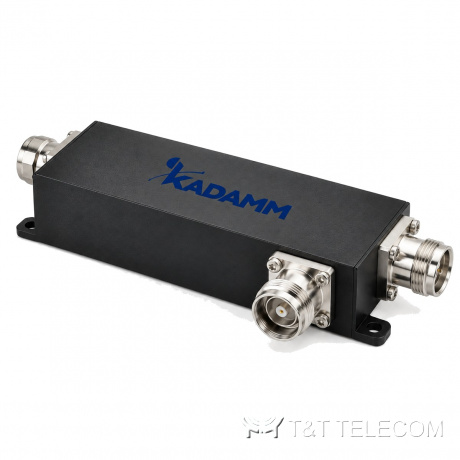

Направленный ответвитель KADAMM НО-5-340/3800 — 340–3800 МГц, ответвление 5 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

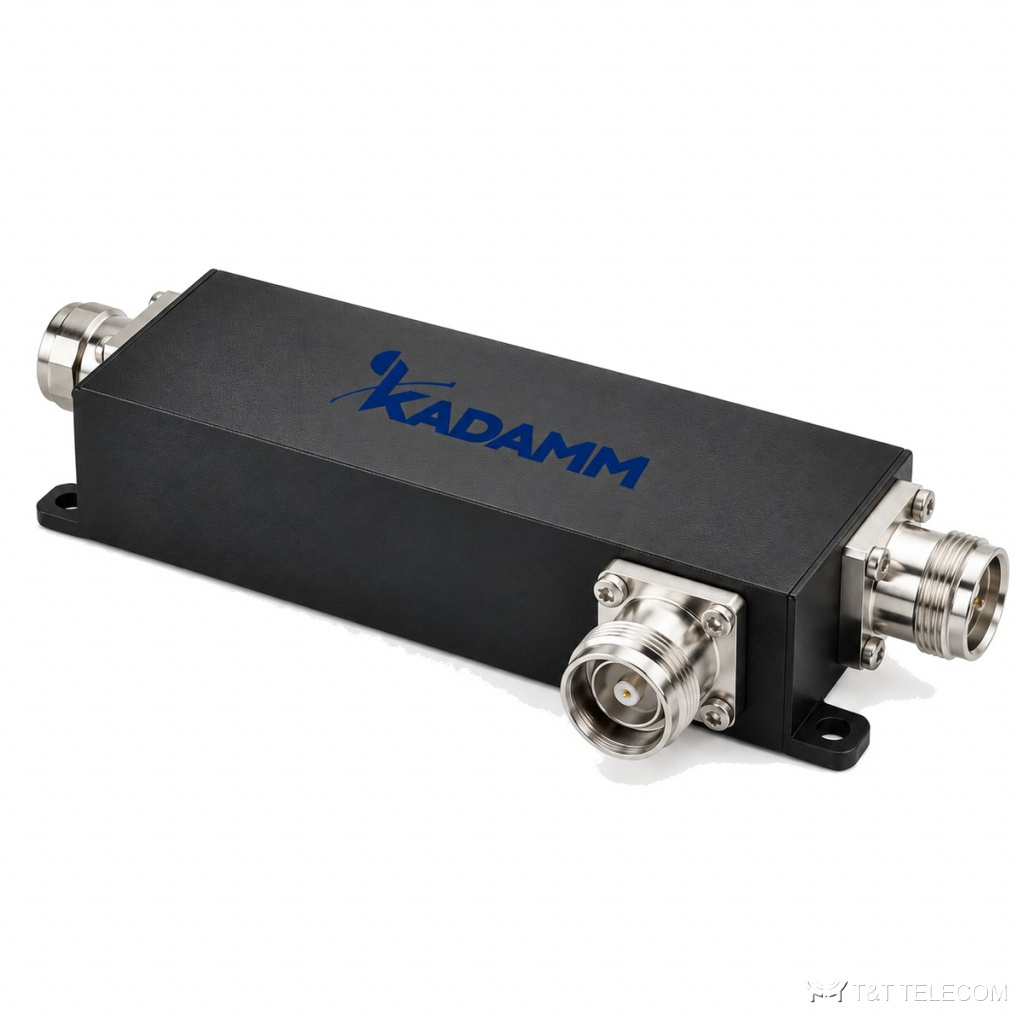

KADAMM НО-5-340/3800 — направленный ответвитель для частот 340–3800 МГц, ответвление 5±1,2 дБ. Через отвод НО-5-340/3800 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Ключевые данные НО-5-340/3800: потери ≤2,3 дБ; PIM3 ≤−160 дБн; мощность 300 Вт; разъёмы 4.3-10.
Где применяют
- Через НО-5-340/3800 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-5-340/3800 забирает часть мощности, остальное идёт дальше.
- Мониторинг и измерения: отвод НО-5-340/3800 подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Переходное ослабление | 5±1,2 дБ |
| Вносимые потери | ≤2,3 дБ |
| Направленность | 20 / 18 / 17 дБ |
| КСВН | ≤1,25 / ≤1,30 |
| PIM3 | ≤−160 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 173,5×46,5×28 мм |
Как подобрать
- Переходное ослабление НО-5-340/3800 — 5±1,2 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-5-340/3800 — 20 / 18 / 17 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-5-340/3800 вносит ≤2,3 дБ — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-5-340/3800 — 300 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НО-5-340/3800 он ≤−160 дБн.
- Разъёмы НО-5-340/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-5-340/3800: −35 … +85 °C.
Поставка и документы
KADAMM НО-5-340/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как выбрать номинал НО-5-340/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-5-340/3800 в обратную сторону?
Порты НО-5-340/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-5-340/3800?
4.3-10; другие исполнения — уточняйте при заказе.
