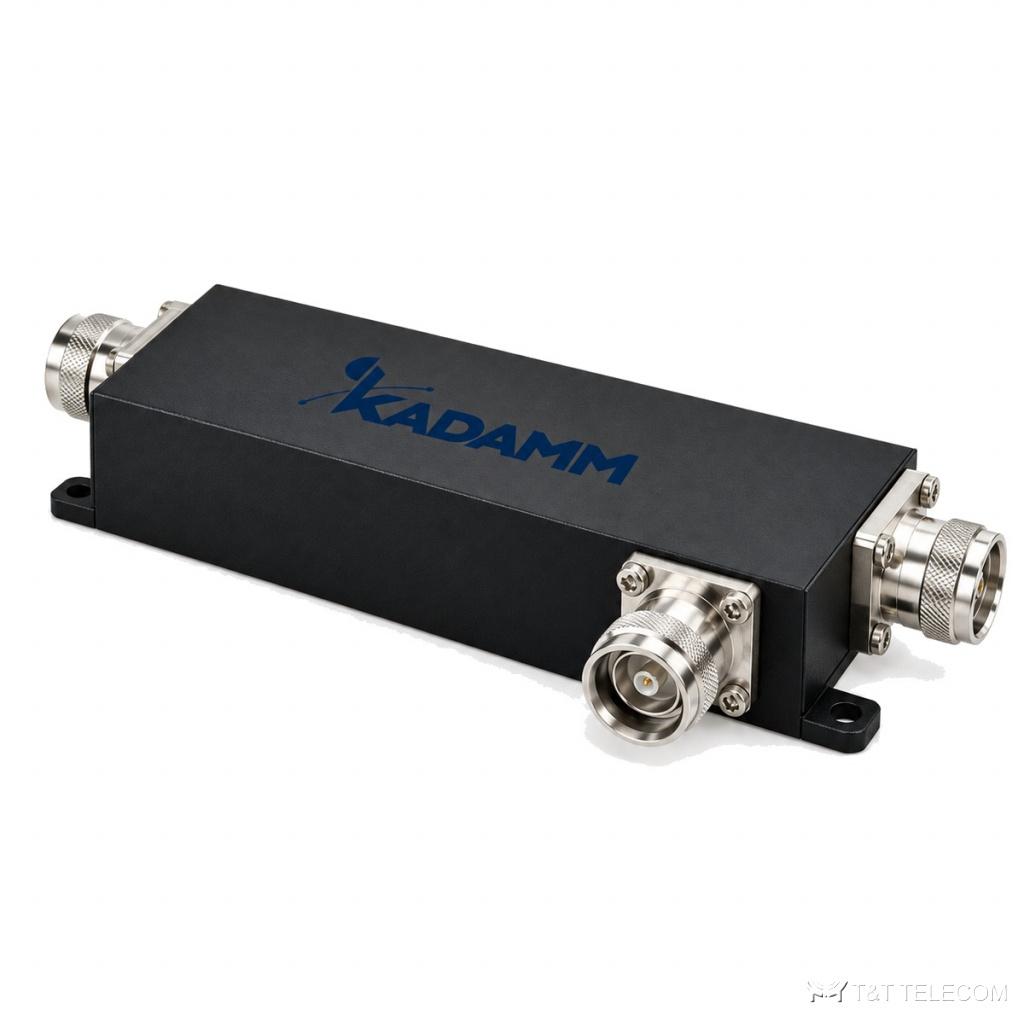

Направленный ответвитель KADAMM НО-5-340/2700 — 340–2700 МГц, ответвление 5 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-5-340/2700: направленный ответвитель, полоса 340–2700 МГц, ответвление 5±1,0 дБ. Через отвод НО-5-340/2700 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Основное по НО-5-340/2700: потери 2,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10.
Где применяют
- Диапазоны НО-5-340/2700 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Распределённые антенные системы: НО-5-340/2700 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Контроль работы передатчика через отвод НО-5-340/2700 без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 5±1,0 дБ |
| Вносимые потери | 2,3 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 177×47×27 мм |
Как подобрать
- Переходное ослабление НО-5-340/2700 — 5±1,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-5-340/2700 — 20 дБ / 18 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-5-340/2700 вносит 2,3 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах НО-5-340/2700 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у НО-5-340/2700 он ≤−155 дБн.
- Под разъёмы НО-5-340/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-5-340/2700: −35 … +85 °C.
Поставка и документы
Подберём KADAMM НО-5-340/2700 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НО-5-340/2700?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-5-340/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-5-340/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-5-340/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
