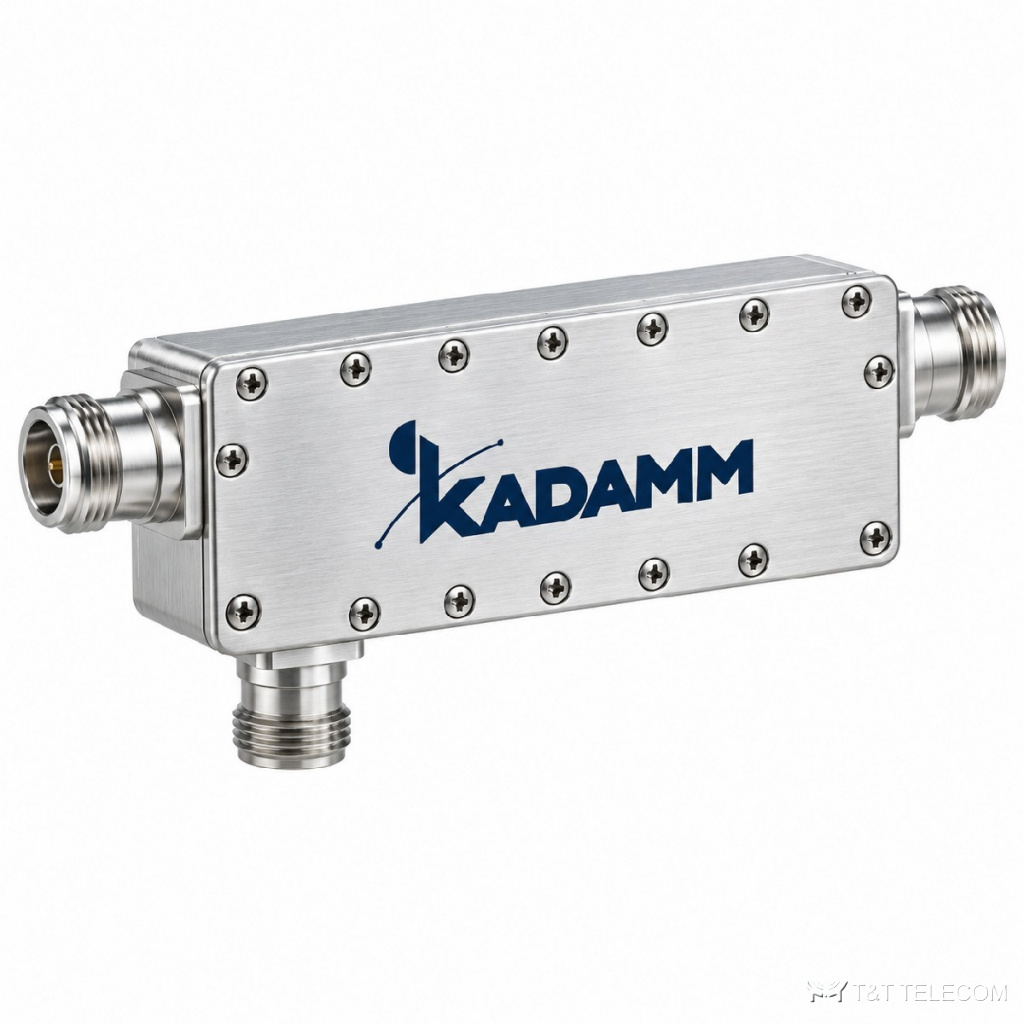

Направленный ответвитель KADAMM НО-40-690/3800-43 — 690–3800 МГц, ответвление 40 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-40-690/3800-43: направленный ответвитель, полоса 690–3800 МГц, ответвление 40±1,5 дБ. Через отвод НО-40-690/3800-43 берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-40-690/3800-43 коротко: потери ≤0,3 дБ; развязка ≥55 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт (опционально до 500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Через НО-40-690/3800-43 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-40-690/3800-43 и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-40-690/3800-43 подключают к анализатору или датчику мощности.
- Наружная установка: исполнение НО-40-690/3800-43 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 40±1,5 дБ |
| Вносимые потери | ≤0,3 дБ |
| Развязка | ≥55 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
Подбор под проект
- Номинал ответвления НО-40-690/3800-43 (40±1,5 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали НО-40-690/3800-43 — ≤0,3 дБ; их учитывают для следующих антенн цепочки.
- Мощность на входах НО-40-690/3800-43 — не выше 300 Вт (опционально до 500 Вт).
- В общих трактах операторов важен PIM3 — у НО-40-690/3800-43 он ≤−155 дБн при 2×43 дБм.
- Под разъёмы НО-40-690/3800-43 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-40-690/3800-43: −30 … +65 °C.
Поставка и документы
KADAMM НО-40-690/3800-43 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как выбрать номинал НО-40-690/3800-43?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-40-690/3800-43 в обратную сторону?
Порты НО-40-690/3800-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-40-690/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
