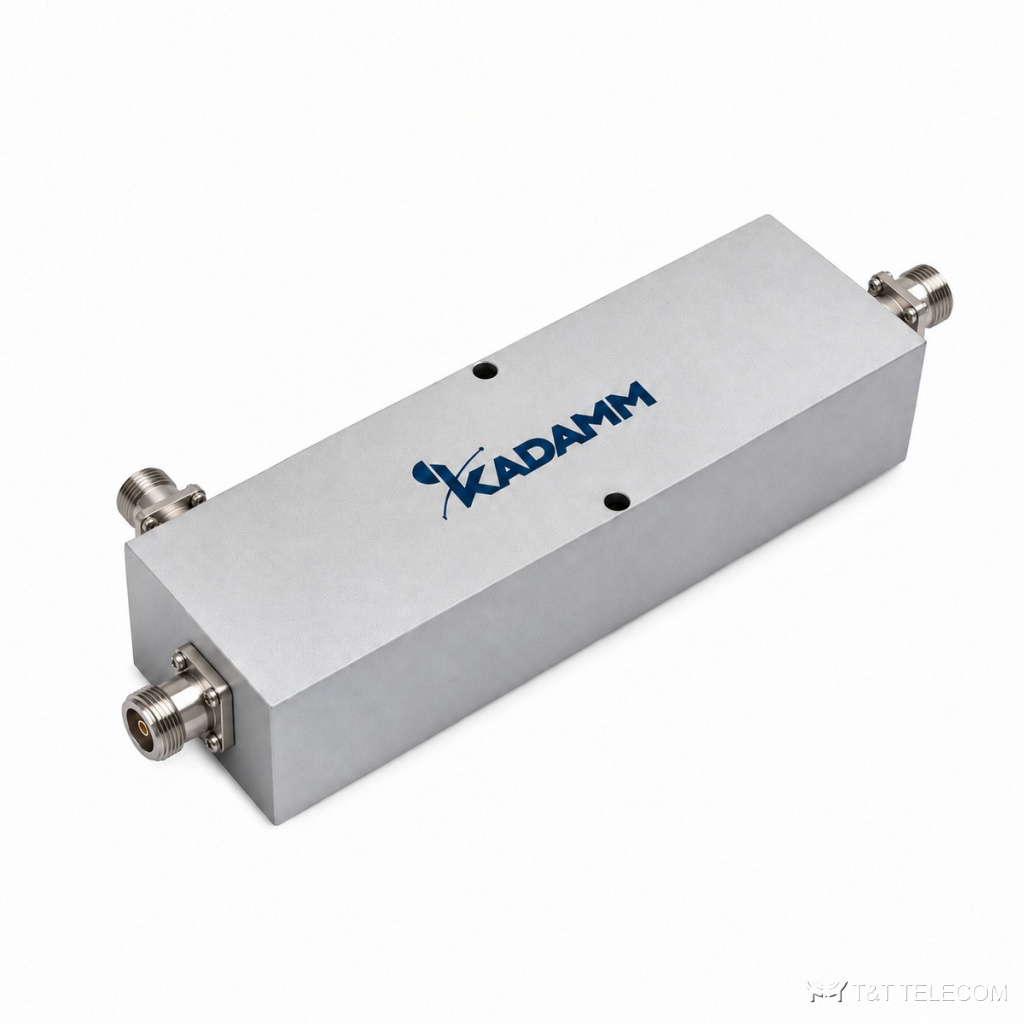

KADAMM НО-380/6000-N: направленный ответвитель, полоса 380–6000 МГц, ответвление 6–30 дБ (по исполнению). НО-380/6000-N ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Параметры НО-380/6000-N коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт средняя; разъёмы N.
Для каких систем подходит
- Через НО-380/6000-N проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: НО-380/6000-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Мониторинг и измерения: отвод НО-380/6000-N подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–6000 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,7–4,0 дБ (по исполнению) |
| КСВН | ≤1,35 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения и артикулы для заказа
| Артикул | Ослабление | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM НО-6-380/6000-N | 6 дБ | ±1,7 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| KADAMM НО-8-380/6000-N | 8 дБ | ±1,7 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| KADAMM НО-10-380/6000-N | 10 дБ | ±2,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| KADAMM НО-15-380/6000-N | 15 дБ | ±3,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| KADAMM НО-20-380/6000-N | 20 дБ | ±3,5 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| KADAMM НО-30-380/6000-N | 30 дБ | ±4,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
Подбор под проект
- Переходное ослабление НО-380/6000-N — 6–30 дБ (по исполнению); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Мощность на входах НО-380/6000-N — не выше 300 Вт средняя.
- Интермодуляция НО-380/6000-N: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы НО-380/6000-N (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM НО-380/6000-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как выбрать номинал НО-380/6000-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-380/6000-N в обратную сторону?
Порты НО-380/6000-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-380/6000-N?
N; другие исполнения — уточняйте при заказе.
