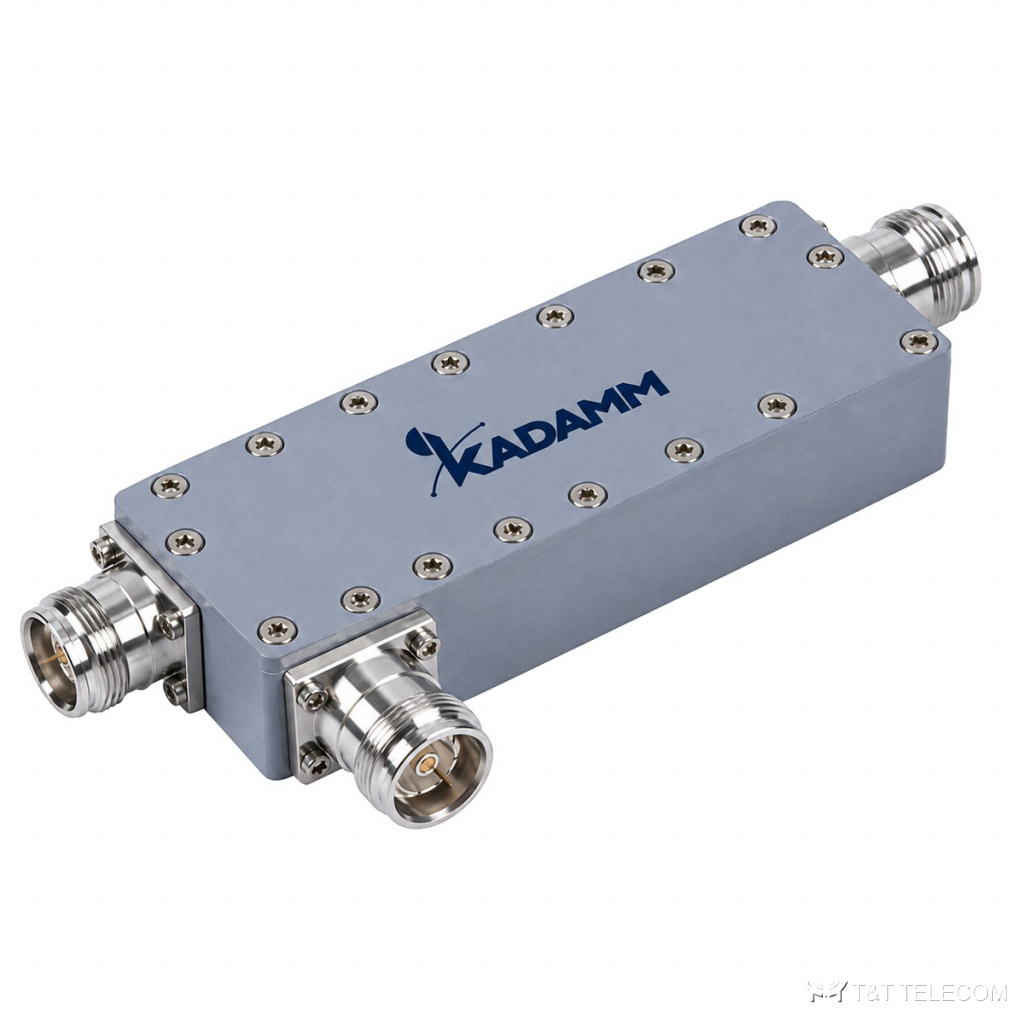

Направленный ответвитель KADAMM НО-340/3800К — 340–3800 МГц
Направленные ответвители
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-340/3800К — направленный ответвитель на 340–3800 МГц, ответвление 5–30 дБ (по таблице). Через отвод НО-340/3800К берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-340/3800К коротко: потери менее 2,4 дБ (связь 5 дБ) … менее 0,35 дБ (связь 30 дБ); PIM3 ≤−160 дБн (2×43 дБм); мощность менее 300 Вт (N, 4.3-10), менее 500 Вт (7-16) / менее 800, 1500, 2000 Вт; разъёмы N и 4.3-10 и 7-16 (DIN); IP65 (помещение и улица).
Область применения
- Полосы НО-340/3800К охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Разводка сигнала ретранслятора по этажам: НО-340/3800К забирает часть мощности, остальное идёт дальше.
- Мониторинг и измерения: отвод НО-340/3800К подключают к анализатору или датчику мощности.
- Наружная установка: исполнение НО-340/3800К — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Переходное ослабление | 5–30 дБ (по таблице) |
| Вносимые потери | менее 2,4 дБ (связь 5 дБ) … менее 0,35 дБ (связь 30 дБ) |
| Изоляция | более 25…более 50 дБ (растёт с номиналом связи) |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc (2×43 дБм) |
| Допуск связи | ±1,0…±1,4 дБ |
| Средняя / пиковая мощность | менее 300 Вт (N, 4.3-10), менее 500 Вт (7-16) / менее 800, 1500, 2000 Вт |
| Волновое сопротивление | 50 Ом |
| Габариты | 199,7×44×28 мм (связь 5–8 дБ), 201×42,5×27,6 мм (10–20 дБ) |
| Масса | 0,80 кг (N, 4.3-10), 1,0 кг (7-16) |
| Монтаж | настенный |
| Температура эксплуатации | −35…+85 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (помещение и улица) |
Артикулы серии
| Артикул | Связь | Изоляция | Потери | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|---|
| KADAMM НО-5-340/3800К-N | 5±1,0 дБ | более 25 дБ | менее 2,4 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-5-340/3800К-43 | 5±1,0 дБ | более 25 дБ | менее 2,4 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-5-340/3800К-716 | 5±1,0 дБ | более 25 дБ | менее 2,4 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-6-340/3800К-N | 6±1,0 дБ | более 26 дБ | менее 1,8 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-6-340/3800К-43 | 6±1,0 дБ | более 26 дБ | менее 1,8 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-6-340/3800К-716 | 6±1,0 дБ | более 26 дБ | менее 1,8 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-7-340/3800К-N | 7±1,0 дБ | более 27 дБ | менее 1,6 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-7-340/3800К-43 | 7±1,0 дБ | более 27 дБ | менее 1,6 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-7-340/3800К-716 | 7±1,0 дБ | более 27 дБ | менее 1,6 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-8-340/3800К-N | 8±1,2 дБ | более 28 дБ | менее 1,2 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-8-340/3800К-43 | 8±1,2 дБ | более 28 дБ | менее 1,2 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-8-340/3800К-716 | 8±1,2 дБ | более 28 дБ | менее 1,2 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-10-340/3800К-N | 10±1,2 дБ | более 30 дБ | менее 0,9 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-10-340/3800К-43 | 10±1,2 дБ | более 30 дБ | менее 0,9 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-10-340/3800К-716 | 10±1,2 дБ | более 30 дБ | менее 0,9 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-13-340/3800К-N | 13±1,3 дБ | более 33 дБ | менее 0,5 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-13-340/3800К-43 | 13±1,3 дБ | более 33 дБ | менее 0,5 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-13-340/3800К-716 | 13±1,3 дБ | более 33 дБ | менее 0,5 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-15-340/3800К-N | 15±1,3 дБ | более 35 дБ | менее 0,45 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-15-340/3800К-43 | 15±1,3 дБ | более 35 дБ | менее 0,45 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-15-340/3800К-716 | 15±1,3 дБ | более 35 дБ | менее 0,45 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-20-340/3800К-N | 20±1,3 дБ | более 40 дБ | менее 0,35 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-20-340/3800К-43 | 20±1,3 дБ | более 40 дБ | менее 0,35 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-20-340/3800К-716 | 20±1,3 дБ | более 40 дБ | менее 0,35 дБ | розетка 7-16 | 500 и 2000 Вт |
| KADAMM НО-30-340/3800К-N | 30±1,4 дБ | более 50 дБ | менее 0,35 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-30-340/3800К-43 | 30±1,4 дБ | более 50 дБ | менее 0,35 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-30-340/3800К-716 | 30±1,4 дБ | более 50 дБ | менее 0,35 дБ | розетка 7-16 | 500 и 2000 Вт |
На что смотреть при выборе
- Переходное ослабление НО-340/3800К — 5–30 дБ (по таблице); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль НО-340/3800К вносит менее 2,4 дБ (связь 5 дБ) … менее 0,35 дБ (связь 30 дБ) — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-340/3800К — менее 300 Вт (N, 4.3-10), менее 500 Вт (7-16) / менее 800, 1500, 2000 Вт; для нескольких несущих считают сумму.
- Интермодуляция НО-340/3800К: PIM3 ≤−160 дБн (2×43 дБм).
- Разъёмы НО-340/3800К — N и 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-340/3800К: −35…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НО-340/3800К по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-340/3800К в обратную сторону?
Порты НО-340/3800К не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-340/3800К?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
Чем НО-340/3800К отличается от делителя мощности?
Делитель делит мощность поровну, а НО-340/3800К отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
