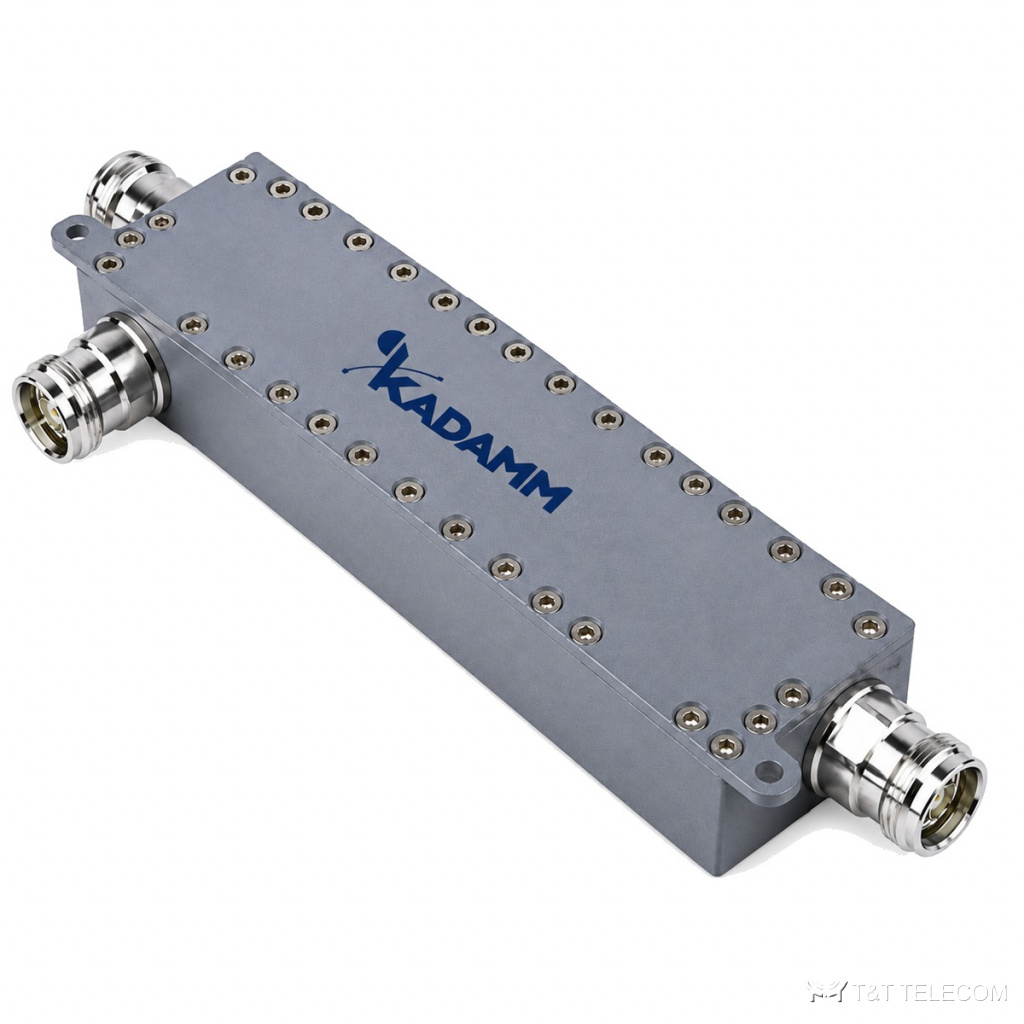

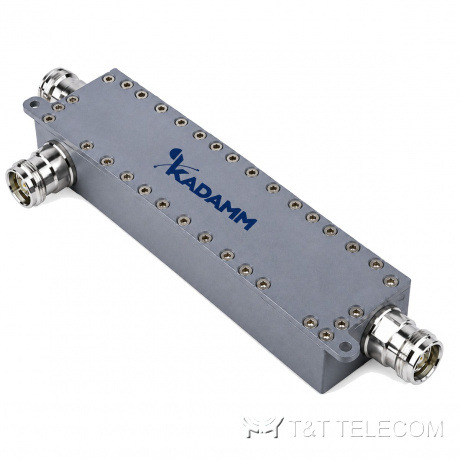

KADAMM НО-340/2700К — направленный ответвитель на 340–2700 МГц, ответвление 5–30 дБ (по таблице). Через отвод НО-340/2700К берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Параметры НО-340/2700К коротко: потери менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); PIM3 ≤−160 дБн (2×43 дБм); мощность менее 300 Вт / менее 800 Вт (N), менее 1500 Вт (4.3-10); разъёмы N и 4.3-10; IP65 (помещение и улица).
Область применения
- Диапазоны НО-340/2700К подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Разводка сигнала ретранслятора по этажам: НО-340/2700К забирает часть мощности, остальное идёт дальше.
- Мониторинг и измерения: отвод НО-340/2700К подключают к анализатору или датчику мощности.
- Монтаж НО-340/2700К на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 5–30 дБ (по таблице) |
| Вносимые потери | менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ) |
| Изоляция | более 25…более 50 дБ (растёт с номиналом связи) |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc (2×43 дБм) |
| Допуск связи | ±1,0…±1,4 дБ (550–2700 МГц), ±1,3…±1,8 дБ (340–550 МГц) |
| Средняя / пиковая мощность | менее 300 Вт / менее 800 Вт (N), менее 1500 Вт (4.3-10) |
| Волновое сопротивление | 50 Ом |
| Габариты | 178×47,3×27 мм |
| Масса | 0,57 кг (N), 0,58 кг (4.3-10) |
| Монтаж | настенный |
| Температура эксплуатации | −35…+85 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (помещение и улица) |
Состав серии
| Артикул | Связь | Изоляция | Потери | Соединители | Мощность ср. и пик. |
|---|---|---|---|---|---|
| KADAMM НО-5-340/2700К-N | 5±1,0 дБ | более 25 дБ | менее 2,4 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-5-340/2700К-43 | 5±1,0 дБ | более 25 дБ | менее 2,4 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-6-340/2700К-N | 6±1,0 дБ | более 26 дБ | менее 1,9 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-6-340/2700К-43 | 6±1,0 дБ | более 26 дБ | менее 1,9 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-7-340/2700К-N | 7±1,0 дБ | более 27 дБ | менее 1,6 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-7-340/2700К-43 | 7±1,0 дБ | более 27 дБ | менее 1,6 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-8-340/2700К-N | 8±1,2 дБ | более 28 дБ | менее 1,2 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-8-340/2700К-43 | 8±1,2 дБ | более 28 дБ | менее 1,2 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-10-340/2700К-N | 10±1,2 дБ | более 30 дБ | менее 0,8 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-10-340/2700К-43 | 10±1,2 дБ | более 30 дБ | менее 0,8 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-13-340/2700К-N | 13±1,3 дБ | более 33 дБ | менее 0,5 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-13-340/2700К-43 | 13±1,3 дБ | более 33 дБ | менее 0,5 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-15-340/2700К-N | 15±1,3 дБ | более 35 дБ | менее 0,4 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-15-340/2700К-43 | 15±1,3 дБ | более 35 дБ | менее 0,4 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-20-340/2700К-N | 20±1,4 дБ | более 40 дБ | менее 0,3 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-20-340/2700К-43 | 20±1,4 дБ | более 40 дБ | менее 0,3 дБ | розетка 4.3-10 | 300 и 1500 Вт |
| KADAMM НО-30-340/2700К-N | 30±1,4 дБ | более 50 дБ | менее 0,3 дБ | розетка N | 300 и 800 Вт |
| KADAMM НО-30-340/2700К-43 | 30±1,4 дБ | более 50 дБ | менее 0,3 дБ | розетка 4.3-10 | 300 и 1500 Вт |
На что смотреть при выборе
- Номинал ответвления НО-340/2700К (5–30 дБ (по таблице)) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали НО-340/2700К — менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); их учитывают для следующих антенн цепочки.
- Мощность на входах НО-340/2700К — не выше менее 300 Вт / менее 800 Вт (N), менее 1500 Вт (4.3-10).
- В общих трактах операторов важен PIM3 — у НО-340/2700К он ≤−160 дБн (2×43 дБм).
- Разъёмы НО-340/2700К — N и 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-340/2700К: −35…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Классификация | подгруппа Э, вид Э5 «Направленные ответвители» по ГОСТ 15094-69 — устройства для направленного ответвления части энергии, распространяющейся по тракту |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НО-340/2700К по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-340/2700К?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-340/2700К в обратную сторону?
Порты НО-340/2700К не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-340/2700К?
N и 4.3-10; другие исполнения — уточняйте при заказе.
