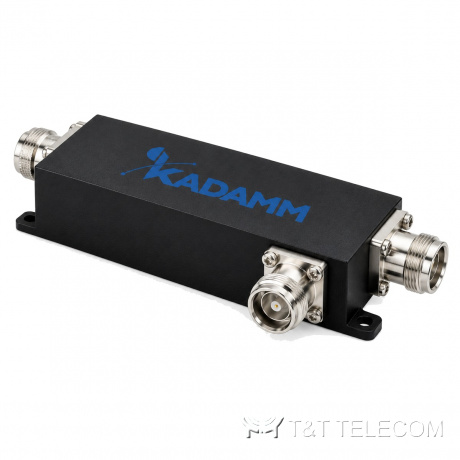

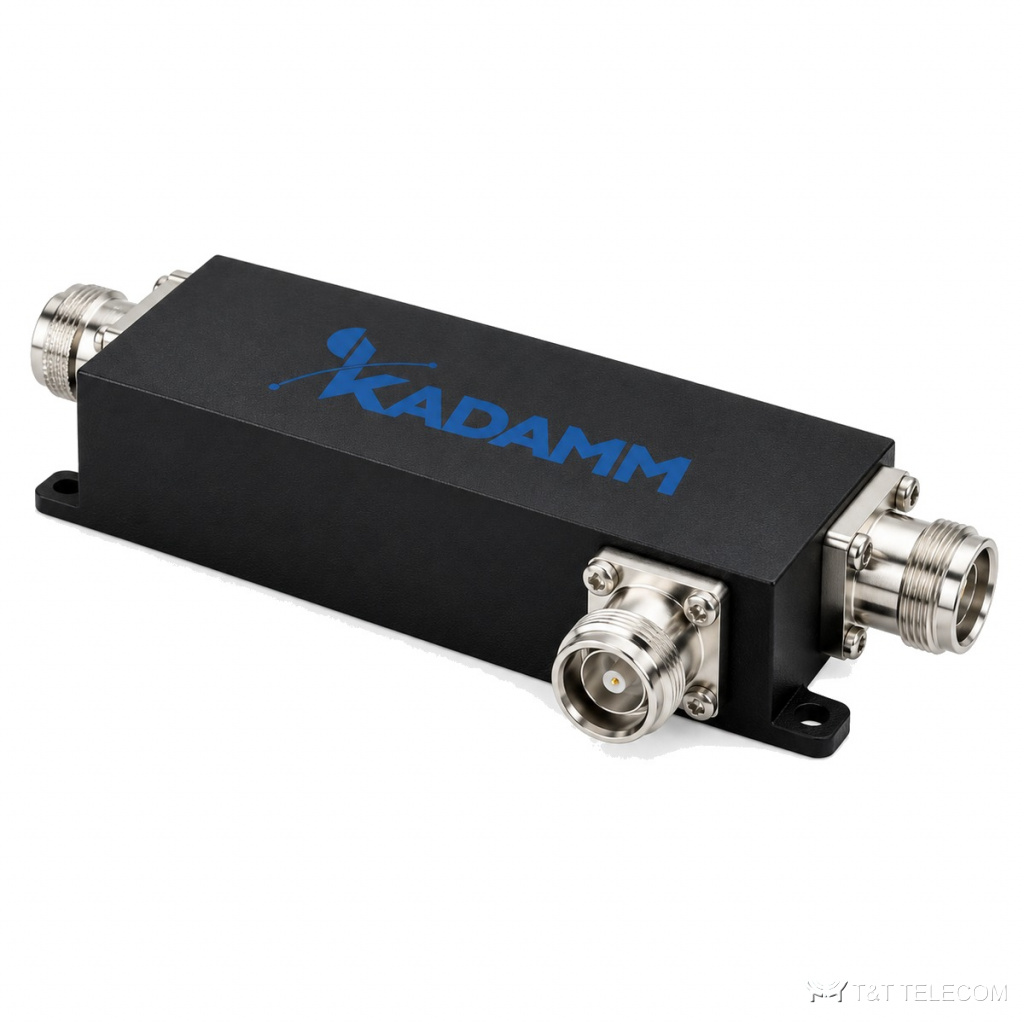

Направленный ответвитель KADAMM НО-340/2700-С — 340–2700 МГц, 300 Вт, исполнения серии
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-340/2700-С — направленный ответвитель для частот 340–2700 МГц, ответвление 5±1,0 / 6±1,0 / 7±1,0 / 8±1,0 / 10±1,2 / 13±1,2 / 15±1,2 / 20±1,2 / 30±1,5 дБ. Через отвод НО-340/2700-С берут сигнал для антенны, измерителя или монитора, не нарушая работу основного тракта. Основное по НО-340/2700-С: потери 2,3 дБ / 1,8 дБ / 1,5 дБ / 1,2 дБ / 1,1 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10.
Область применения
- Через НО-340/2700-С проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-340/2700-С и соседних номиналов выравнивает уровни на антеннах.
- Контроль работы передатчика через отвод НО-340/2700-С без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 5±1,0 / 6±1,0 / 7±1,0 / 8±1,0 / 10±1,2 / 13±1,2 / 15±1,2 / 20±1,2 / 30±1,5 дБ |
| Вносимые потери | 2,3 дБ / 1,8 дБ / 1,5 дБ / 1,2 дБ / 1,1 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 177×47×27 мм |
На что смотреть при выборе
- Номинал ответвления НО-340/2700-С (5±1,0 / 6±1,0 / 7±1,0 / 8±1,0 / 10±1,2 / 13±1,2 / 15±1,2 / 20±1,2 / 30±1,5 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Направленность НО-340/2700-С — 20 дБ / 18 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-340/2700-С вносит 2,3 дБ / 1,8 дБ / 1,5 дБ / 1,2 дБ / 1,1 дБ / 0,5 дБ / 0,5 дБ / 0,4 дБ / 0,3 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах НО-340/2700-С — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у НО-340/2700-С он ≤−155 дБн.
- Под разъёмы НО-340/2700-С (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-340/2700-С: −35 … +85 °C.
Поставка и документы
Подберём KADAMM НО-340/2700-С по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли включить НО-340/2700-С в обратную сторону?
Порты НО-340/2700-С не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-340/2700-С?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-340/2700-С отличается от делителя мощности?
Делитель делит мощность поровну, а НО-340/2700-С отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
